جزئیات محصول:
|
| نام محصول: | گیرنده 8G FC | فاکتور فرم: | SFP+ |
|---|---|---|---|
| طول موج: | 850 نانومتر | رسیدن: | 300 متر |
| رسانه ها: | MMF | رابط: | LC |
| کلید واژه ها: | کانال فیبر 8G، فرستنده گیرنده SFP+ SW | تایپ کنید: | SW SFP |
| برجسته کردن: | ماژول فرستنده گیرنده فیبر SFP+,ماژول فرستنده گیرنده فیبر 850 نانومتری,SFP+ SW |
||

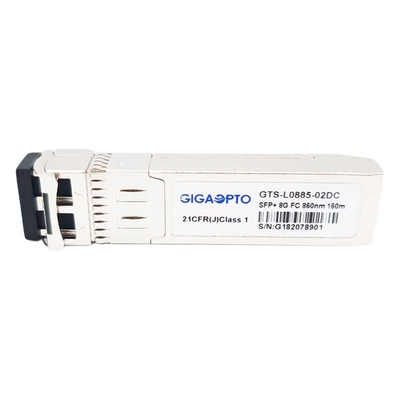

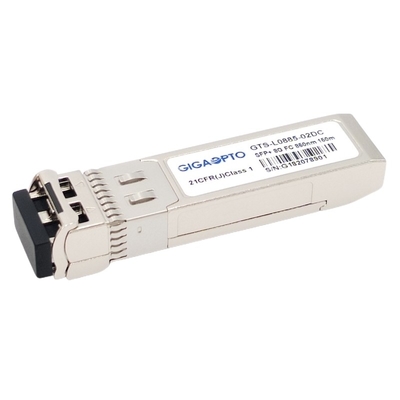

فرستنده و گیرنده کانال فیبر 8G SFP+، کانال فیبر 8/4/2/1G، 300 متر
شرح
این فرستنده گیرنده 8GFC SFP+ برای برنامه های اتصال کانال فیبر موج کوتاه 8 گیگابیت بر ثانیه طراحی شده است که تا 300 متر را روی یک فیبر چند حالته (MMF) از طریق گیرنده LC دوبلکس ایجاد می کند.این فرستنده گیرنده از فرستنده لیزری VSCEL 850 نانومتری با کیفیت عالی و گیرنده PIN Photodiode استفاده می کند.
ماژول‌های 8G FC SFP+ SW با FC-PI-4 Rev. 8.00 و SFF-8472 Rev 11.0 مطابقت دارند و با SFF-8432 و بخش‌های قابل اجرا SFF-8431 Rev. 4.1 سازگار هستند.
از سرعت داده 1.0625-8.5 گیگابیت بر ثانیه و برنامه هایی مانند کانال فیبر 8G (8.5 گیگابیت بر ثانیه)، کانال فیبر 4G (4.25 گیگابیت در ثانیه)، کانال فیبر 2G (2.125 گیگابیت بر ثانیه)، کانال فیبر 1G (1.0625 گیگابیت بر ثانیه) پشتیبانی می کند.
فرستنده و گیرنده نوری مطابق با RoHS و دارای گواهینامه CE/FCC است.
مشخصات
| فاکتور فرم | SFP+ | حداکثر نرخ داده(گیگابیت بر ثانیه) | 8.5 گیگابیت بر ثانیه |
| مرکزطول موج | 850 نانومتر | فاصله فیبر | 300 متر |
| رابط | ال سی دوبلکس | رسانه هاتایپ کنید | MMF |
| نوع فرستنده | VCSEL | نوع گیرنده | پین |
| TX Power | -6~-0.5dBm | حساسیت گیرنده | <-10.5dBm |
| نسبت انقراض | > 3.5 دسی بل | اضافه بار | >0.5dBm |
| درجه حرارت | 0 تا 70 درجه سانتی گراد (32 تا 158 درجه فارنهایت) | تشخیص دیجیتال | پشتیبانی |
| OEM/ODM | پشتیبانی | ضمانتنامه | 3 سال |
| انطباق | IEC/EN 61000-4-2، IEC-60825، FDA 21CFR 1040.10 و 1040.11، RoHS | ||
امکانات
کاربرد
ویژگی های نوری و الکتریکی
| پارامتر | نماد | حداقل | معمول | حداکثر | واحد | یادداشت | |
| فرستنده | |||||||
| طول موج مرکز | λc | 840 | 850 | 860 | نانومتر | ||
| عرض طیفی (RMS) | Δλ | 0.65 | نانومتر | ||||
| نسبت سرکوب حالت جانبی | SMSR | - | - | - | دسی بل | ||
| توان خروجی متوسط | نفخ | -6.0 | -0.5 | dBm | 1 | ||
| نسبت انقراض | ER | 3.0 | دسی بل | ||||
| دیفرانسیل نوسانی ورودی داده | VIN | 180 | 950 | mV | 2 | ||
| امپدانس دیفرانسیل ورودی | ZIN | 90 | 100 | 110 | Ω | ||
|
TX غیر فعال کردن |
غیر فعال کردن | 2.0 | Vcc | V | |||
| فعال کردن | 0 | 0.8 | V | ||||
|
خطای TX |
عیب | 2.0 | Vcc | V | |||
| طبیعی | 0 | 0.8 | V | ||||
| گیرنده | |||||||
| طول موج مرکز | λc | 840 | 850 | 860 | نانومتر | ||
| حساسیت گیرنده | -10.5 | dBm | 3 | ||||
| اضافه بار گیرنده | 0.5 | dBm | 3 | ||||
| LOS De-Assert | LOSD | -12 | dBm | ||||
| ادعای LOS | LOSA | -22 | dBm | ||||
| LOS Hysteresis | 0.5 | 4 | دسی بل | ||||
| دیفرانسیل نوسانی خروجی داده | وات | 500 | 700 | 900 | mV | 4 | |
|
LOS |
بالا | 2.0 | Vcc | V | |||
| کم | 0.8 | V | |||||
یادداشت:
1. قدرت نوری به MMF راه اندازی می شود.
2. ورودی PECL، در داخل AC کوپل شده و خاتمه یافته است.
3. با الگوی آزمایشی PRBS 231-1 @8.5Gbps، BER ≤1×10-12 اندازه گیری شد.
4. AC-coupled داخلی.
سازگاری
هر فرستنده و گیرنده نوری Gigaopto در دستگاه میزبان آزمایش می شود تا قابلیت همکاری را تأیید کند و ما قول می دهیم 100٪ سازگاری کامل با دستگاه مشخص شده با 3 سال گارانتی داشته باشد.
برای این GTS-L0885-02DC، لطفاً به جدول مکاتبات P/N مراجعه کنید.اگر علاقه مند به دانستن سازگاری بیشتر هستید، همیشه می توانید با ما تماس بگیرید.
| نام تجاری / شماره قطعه سازگار مربوطه | |||
| نام تجاری | شماره قطعه | نام تجاری | شماره قطعه |
| Gigaopto | GTS-L0885-02DC | برواد | XBR-000147 |
| سیسکو | DS-SFP-FC8G-SW | HPE | AJ718A |
| درخت عرعر | QFX-SFP-8GFC-SW | HPE | AJ906A |
| اینتل | TXN31118D100000 | HPE | AJ716A |
| IBM | 88Y6416 | ||
ابعاد مکانیکی
