جزئیات محصول:
|
| فاکتور فرم: | 1x9 | نرخ داده (Gbps): | 1.25 گیگابیت بر ثانیه |
|---|---|---|---|
| طول کابل: | 20 کیلومتر | طول موج: | TX1310nm/RX1550nm |
| نوع فرستنده: | FP | رابط: | دوبلکس SC، ST، FC |
| نوع فیبر: | فیبر تک حالته | کلید واژه ها: | 1x9 1.25 گیگابیت بر ثانیه BiDi، 20 کیلومتر TX1310nm/RX1550nm |
| برجسته کردن: | گیرنده نوری RX1550nm 1x9,فرستنده و گیرنده نوری BIDI 1x9,فرستنده و گیرنده SMF 20km |
||
1x9 BIDI 1.25Gbps 20km TX1310nm/RX1550nm فرستنده گیرنده SMF ماژول تک SC/ST/FC LVPECL PECL
شرح
فرستنده‌های نوری 1×9 دو طرفه سری GT9-S3512-20x GIGAOPTO، ماژول‌های تک حالته با کارایی بالا و مقرون‌به‌صرفه برای برنامه‌های ارتباط نوری سریال هستند که به سرعت داده 1.25 گیگابیت بر ثانیه نیاز دارند.آنها برای برنامه های Gigabit Ethernet و 1x Fiber Channel مناسب هستند. فرستنده گیرنده 1×9 با استفاده از فرستنده 1310 نانومتری و گیرنده 1550 نانومتری از طریق یک گیرنده کانکتور سیمپلکس SC یا ST یا FC با سرعت 1.25 گیگابیت بر ثانیه و حداکثر فاصله انتقال 20 کیلومتر با SMF را پشتیبانی می کند.
فرستنده و گیرنده باید در محدوده دما و ولتاژ مشخص شده کار کند.پورت های نوری ماژول باید با یک اتصال نوری یا با یک دوشاخه گرد و غبار خاتمه یابد.
مشخصات
| بسته بندی محصول | BiDi 1x9 | نرخ داده (مگابیت بر ثانیه) | 1250 مگابیت بر ثانیه |
| رابط | تک SC، ST، یا FC | فاصله | 20 کیلومتر |
| DDM/DOM | خیر | رسانه ها | SMF |
| ضمانتنامه | 3 سال | محدوده دما | 0 تا 70 درجه سانتی گراد (32 تا 158 درجه فارنهایت) |
| طول موج | 1310nm-TX/1550nm-RX | ولتاژ تغذیه | 3.3 ولت یا 5 ولت |
| دمای ذخیره سازی | -40 تا 85 درجه سانتی گراد | Icc | 300 میلی آمپر |
| نوع فرستنده | FP | نوع گیرنده | پین |
| Power راه اندازی شد | -9 ~ -3dBm | RX SENS. | < -22dBm |
| نسبت انقراض | > 9dB | اشباع | >-3dBm |
| پروتکل ها | Bellcore GR-253-CORE, ITU-T G.957 | ||
امکانات
نوع B: 1550 نانومتر DFB TX/1310 نانومتر پین Rx
کاربرد
ترتیب اطلاعات
| شماره قطعه | شرح |
| GT9-S3512-20C | ماژول فرستنده گیرنده 1x9، 1.25G BiDi TX1310nm/RX1550nm، SC، SMF، 20 کیلومتر، 3.3V/5V، 0 تا 70 درجه سانتی گراد |
| GT9-S3512-20CF | ماژول فرستنده گیرنده 1x9، 1.25G BiDi TX1310nm/RX1550nm، FC، SMF، 20km، 3.3V/5V، 0 تا 70°C |
| GT9-S3512-20CT | 1x9 ماژول فرستنده گیرنده، 1.25G BiDi TX1310nm/RX1550nm، ST، SMF، 20km، 3.3V/5V، 0 تا 70 درجه سانتی گراد |
| GT9-S3512-20I | 1x9 ماژول فرستنده گیرنده، 1.25G BiDi TX1310nm/RX1550nm، SC، SMF، 20km، 3.3V/5V، -40 تا 85 درجه سانتی گراد |
| GT9-S3512-20IF | ماژول فرستنده گیرنده 1x9، 1.25G BiDi TX1310nm/RX1550nm، FC، SMF، 20km، 3.3V/5V، -40 تا 85°C |
| GT9-S3512-20IT | ماژول فرستنده گیرنده 1x9، 1.25G BiDi TX1310nm/RX1550nm، ST، SMF، 20km، 3.3V/5V، -40 تا 85°C |
| GT9-S3512-20C3 | ماژول فرستنده گیرنده 1x9، 1.25G BiDi TX1310nm/RX1550nm، SC، SMF، 20 کیلومتر، 3.3 ولت، 0 تا 70 درجه سانتی گراد |
| GT9-S3512-20CF3 | ماژول فرستنده گیرنده 1x9، 1.25G BiDi TX1310nm/RX1550nm، FC، SMF، 20 کیلومتر، 3.3 ولت، 0 تا 70 درجه سانتی گراد |
| GT9-S3512-20CT3 | ماژول فرستنده گیرنده 1x9، 1.25G BiDi TX1310nm/RX1550nm، ST، SMF، 20 کیلومتر، 3.3 ولت، 0 تا 70 درجه سانتی گراد |
| GT9-S3512-20I3 | 1x9 ماژول فرستنده گیرنده، 1.25G BiDi TX1310nm/RX1550nm، SC، SMF، 20 کیلومتر، 3.3 ولت، -40 تا 85 درجه سانتی گراد |
| GT9-S3512-20IF3 | ماژول فرستنده گیرنده 1x9، 1.25G BiDi TX1310nm/RX1550nm، FC، SMF، 20 کیلومتر، 3.3 ولت، -40 تا 85 درجه سانتی گراد |
| GT9-S3512-20IT3 | ماژول فرستنده گیرنده 1x9، 1.25G BiDi TX1310nm/RX1550nm، ST، SMF، 20 کیلومتر، 3.3 ولت، -40 تا 85 درجه سانتی گراد |
| GT9-S3512-20C5 | ماژول فرستنده گیرنده 1x9، 1.25G BiDi TX1310nm/RX1550nm، SC، SMF، 20 کیلومتر، 5 ولت، 0 تا 70 درجه سانتی گراد |
| GT9-S3512-20CF5 | ماژول فرستنده گیرنده 1x9، 1.25G BiDi TX1310nm/RX1550nm، FC، SMF، 20 کیلومتر، 5 ولت، 0 تا 70 درجه سانتی گراد |
| GT9-S3512-20CT5 | ماژول فرستنده گیرنده 1x9، 1.25G BiDi TX1310nm/RX1550nm، ST، SMF، 20 کیلومتر، 5 ولت، 0 تا 70 درجه سانتی گراد |
| GT9-S3512-20I5 | ماژول فرستنده گیرنده 1x9، 1.25G BiDi TX1310nm/RX1550nm، SC، SMF، 20 کیلومتر، 5 ولت، -40 تا 85 درجه سانتی گراد |
| GT9-S3512-20IF5 | ماژول فرستنده گیرنده 1x9، 1.25G BiDi TX1310nm/RX1550nm، FC، SMF، 20 کیلومتر، 5 ولت، -40 تا 85 درجه سانتی گراد |
| GT9-S3512-20IT5 | ماژول فرستنده گیرنده 1x9، 1.25G BiDi TX1310nm/RX1550nm، ST، SMF، 20 کیلومتر، 5 ولت، -40 تا 85 درجه سانتی گراد |
طرح کلی بسته(واحد: میلی متر)

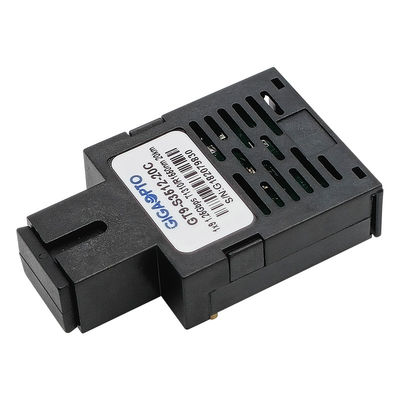

خروجی جانبی گیرنده SC

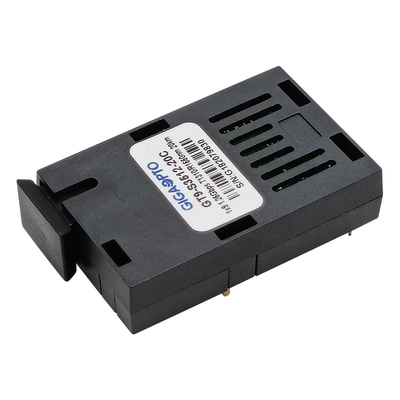

خروجی وسط ظرف SC (PN به اضافه M برای خروجی میانی)

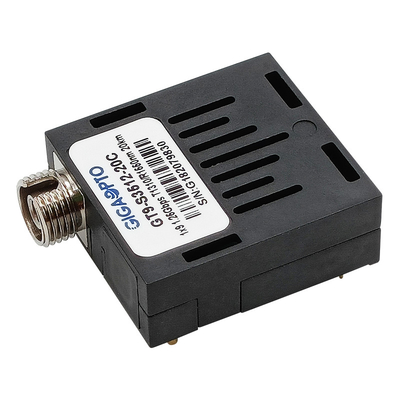

خروجی جانبی گیرنده FC

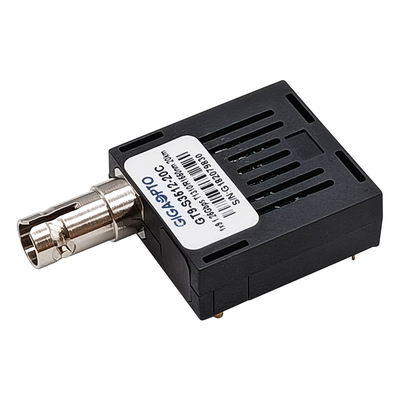

خروجی سمت گیرنده ST
