جزئیات محصول:
|
| نوع فرم: | 1x9 BiDi | حداکثر نرخ داده: | 155 مگابیت بر ثانیه |
|---|---|---|---|
| حداکثر فاصله کابل: | 40 کیلومتر | طول موج مرکز: | TX1310nm/RX1550nm |
| ولتاژ: | 3.3 ولت یا 5 ولت | رابط: | SC، ST، FC |
| نوع فیبر: | حالت تک (SMF) | کلید واژه ها: | ماژول 1x9 155Mbps، BIDI TX1310nm RX1550nm فرستنده نوری BiDi، 155M 1x9 40km 1310nm-TX/R1550nm-RX BiDi |
| برجسته کردن: | ماژول فرستنده گیرنده RX1550nm 1x9,ماژول فرستنده گیرنده BIDI 1x9,فرستنده گیرنده تک حالت TX1310nm |
||

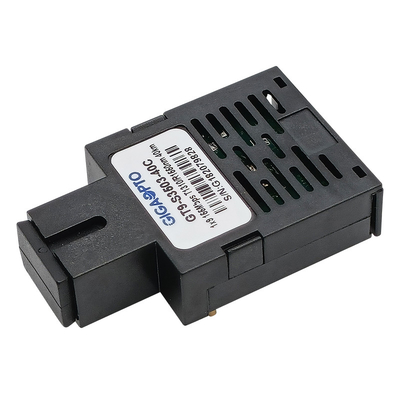

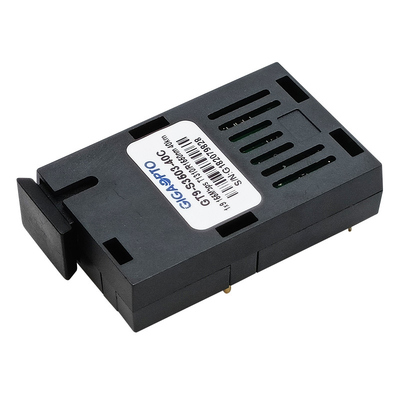

ماژول فرستنده گیرنده 155Mbps 1x9 TX1310nm/RX1550nm BIDI 40km SMF LVPECL PECL SC/ST/FC
شرح
فرستنده و گیرنده های سری GT9-S3503-40x GIGAOPTO، ماژول هایی با کارایی بالا و مقرون به صرفه هستند که با اترنت گیگابیت و استاندارد IEEE-802.3 مطابقت دارند.فرستنده و گیرنده از سرعت داده 155 مگابیت بر ثانیه و فاصله انتقال 40 کیلومتر با فیبر تک حالته (SMF) پشتیبانی می کند که در طول موج معمولی Tx1310nm و Rx1550nm کار می کند.بخش فرستنده دارای یک FP پیشرفته و آی سی درایور با قابلیت جبران دما و عملکرد کنترل خودکار قدرت است.بخش گیرنده دارای یک فتودیود پین پین InGaAs/InP کارآمد و ترانس ایمپدانس با AGC برای دامنه دینامیکی گسترده است.
فرستنده گیرنده های 1×9 BiDi برای طراحی های Fast Ethernet، SDH STM-1 L-1.1، SONET OC-3 LR-1 و ATM با سرعت داده 155 مگابیت بر ثانیه مناسب هستند.
مشخصات
| بسته محصول | 1x9 BiDi | سرعت | 155 مگابیت بر ثانیه |
| رابط | تک SC,FC,ST | فاصله انتقال | 40 کیلومتر |
| DDM | خیر | نوع فیبر | حالت تک |
| ضمانتنامه | 3 سال | دمای محیط | 0 تا 70 درجه سانتی گراد (32 تا 158 درجه فارنهایت) |
| مرکزطول موج | TX1310nm/RX1550nm | قدرتولتاژ تغذیه | 3.3 ولت یا 5 ولت |
| دمای لحیم کاری | <260 درجه سانتیگراد | عرضهجاری | 250 میلی آمپر |
| فرستندهتایپ کنید | FP | گیرنده | ردیاب عکس پین |
| توان خروجی متوسط | -10 تا -3dBm | RXحس. | <-35dBm |
| ER | > 10dB | اشباع | >-3dBm |
| پروتکل ها | ITU-T G.957، STM-1/OC-3، RoHS | ||
امکانات
نوع B: 1550nmTx/1310nmRx
کاربرد
ترتیب اطلاعات
| شماره قطعه | شرح |
| GT9-S3503-40C | ماژول فرستنده گیرنده 1x9، 155M BiDi TX1310nm/RX1550nm، SC، SMF، 40km، 3.3V/5V، 0 تا 70°C |

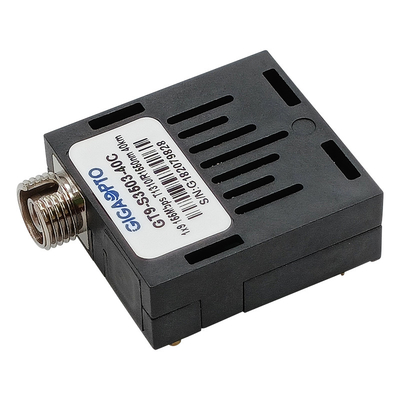

| GT9-S3503-40CF | ماژول فرستنده گیرنده 1x9، 155M BiDi TX1310nm/RX1550nm، FC، SMF، 40km، 3.3V/5V، 0 تا 70°C |

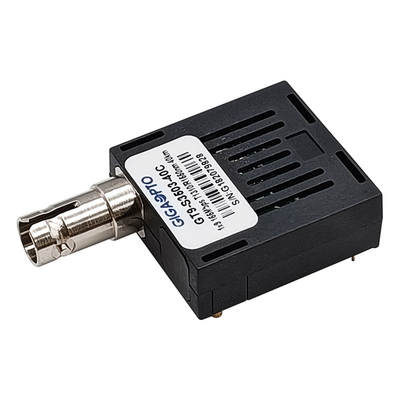

| GT9-S3503-40CT | ماژول فرستنده گیرنده 1x9، 155M BiDi TX1310nm/RX1550nm، ST، SMF، 40km، 3.3V/5V، 0 تا 70°C |
| GT9-S3503-40I | ماژول فرستنده گیرنده 1x9، 155M BiDi TX1310nm/RX1550nm، SC، SMF، 40km، 3.3V/5V، -40 تا 85°C |
| GT9-S3503-40IF | ماژول فرستنده گیرنده 1x9، 155M BiDi TX1310nm/RX1550nm، FC، SMF، 40km، 3.3V/5V، -40 تا 85°C |
| GT9-S3503-40IT | ماژول فرستنده گیرنده 1x9، 155M BiDi TX1310nm/RX1550nm، ST، SMF، 40km، 3.3V/5V، -40 تا 85°C |
| GT9-S3503-40C3 | ماژول فرستنده گیرنده 1x9، 155M BiDi TX1310nm/RX1550nm، SC، SMF، 40 کیلومتر، 3.3 ولت، 0 تا 70 درجه سانتی گراد |
| GT9-S3503-40CF3 | ماژول فرستنده گیرنده 1x9، 155M BiDi TX1310nm/RX1550nm، FC، SMF، 40 کیلومتر، 3.3 ولت، 0 تا 70 درجه سانتی گراد |
| GT9-S3503-40CT3 | ماژول فرستنده گیرنده 1x9، 155M BiDi TX1310nm/RX1550nm، ST، SMF، 40 کیلومتر، 3.3 ولت، 0 تا 70 درجه سانتی گراد |
| GT9-S3503-40I3 | ماژول فرستنده گیرنده 1x9، 155M BiDi TX1310nm/RX1550nm، SC، SMF، 40 کیلومتر، 3.3 ولت، -40 تا 85 درجه سانتی گراد |
| GT9-S3503-40IF3 | ماژول فرستنده گیرنده 1x9، 155M BiDi TX1310nm/RX1550nm، FC، SMF، 40 کیلومتر، 3.3 ولت، -40 تا 85 درجه سانتی گراد |
| GT9-S3503-40IT3 | ماژول فرستنده گیرنده 1x9، 155M BiDi TX1310nm/RX1550nm، ST، SMF، 40 کیلومتر، 3.3 ولت، -40 تا 85 درجه سانتی گراد |
| GT9-S3503-40C5 | ماژول فرستنده گیرنده 1x9، 155M BiDi TX1310nm/RX1550nm، SC، SMF، 40 کیلومتر، 5 ولت، 0 تا 70 درجه سانتی گراد |
| GT9-S3503-40CF5 | ماژول فرستنده گیرنده 1x9، 155M BiDi TX1310nm/RX1550nm، FC، SMF، 40 کیلومتر، 5 ولت، 0 تا 70 درجه سانتی گراد |
| GT9-S3503-40CT5 | ماژول فرستنده گیرنده 1x9، 155M BiDi TX1310nm/RX1550nm، ST، SMF، 40 کیلومتر، 5 ولت، 0 تا 70 درجه سانتی گراد |
| GT9-S3503-40I5 | ماژول فرستنده گیرنده 1x9، 155M BiDi TX1310nm/RX1550nm، SC، SMF، 40km، 5V، -40 تا 85°C |
| GT9-S3503-40IF5 | ماژول فرستنده گیرنده 1x9، 155M BiDi TX1310nm/RX1550nm، FC، SMF، 40km، 5V، -40 تا 85°C |
| GT9-S3503-40IT5 | ماژول فرستنده گیرنده 1x9، 155M BiDi TX1310nm/RX1550nm، ST، SMF، 40km، 5V، -40 تا 85°C |
سنجاقDتعریف
معمولآمدار کاربردی
طرح کلی بسته
