جزئیات محصول:
|
| نوع فرم: | 1x9 BiDi | حداکثر نرخ داده: | 155 مگابیت بر ثانیه |
|---|---|---|---|
| حداکثر فاصله: | 20 کیلومتر | طول موج مرکز: | TX1550nm/RX1310nm |
| نوع فرستنده: | FP | کانکتور نوری: | SC، ST، FC |
| نوع رسانه: | SMF | کلید واژه ها: | 155Mbps 1x9 BiDi SM، 155M TX1550nm/RX1310nm BiDi |
| برجسته کردن: | فرستنده گیرنده 1x9 155 مگابیت در ثانیه,فرستنده گیرنده 1x9 TX1550 نانومتر,فرستنده گیرنده BIDI |
||

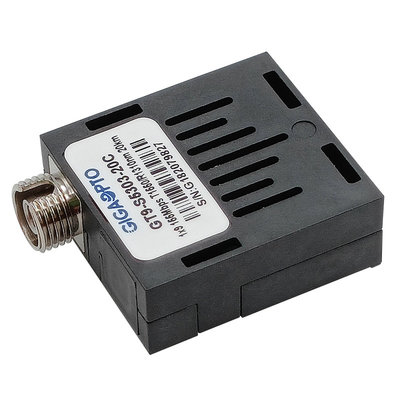

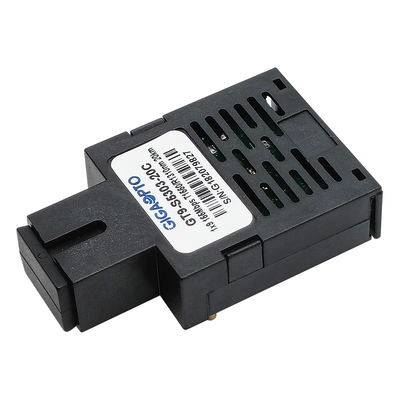

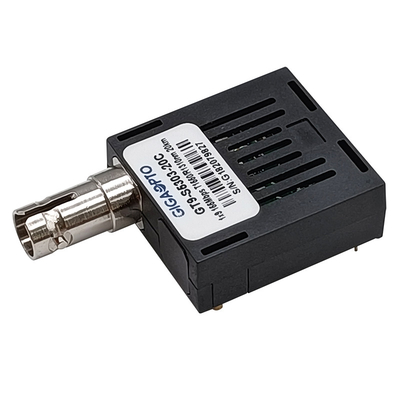

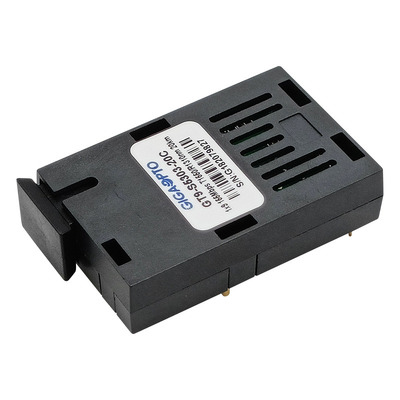

ماژول فرستنده گیرنده 155Mbps TX1550nm/RX1310nm 20km 1x9 BIDI SMF SC/ST/FC LVPECL PECL
شرح
فرستنده‌های تک حالته 1x9 سری GT9-S5303-20x GIGAOPTO، ماژول‌های کم قدرت و عملکرد بالا برای ارتباطات داده‌های نوری سریال دو طرفه مانند ATM 155Mb/s و Fast Ethernet هستند.فرستنده‌های BiDi 1×9 با استفاده از فرستنده 1550 نانومتری و گیرنده 1310 نانومتری، فاصله انتقال 20 کیلومتری را در یک رشته فیبر تک حالته فراهم می‌کنند.
بخش فرستنده از یک لیزر چاه کوانتومی چندگانه استفاده می کند و طبق استاندارد ایمنی بین المللی IEC 60825 مطابق با لیزر کلاس 1 است. بخش گیرنده از یک پیش تقویت کننده آشکارساز یکپارچه (IDP) نصب شده در یک هدر نوری و یک IC پس تقویت کننده محدود کننده استفاده می کند.
یک رابط منطقی PECL رابط را با مدار خارجی ساده می کند.
مشخصات
| فاکتور فرم | 1x9 BiDi | داده هاارتباط دادن | 155 میلیون |
| کانکتور نوری | SC، FC، ST | حداکثررسیدن | 40 کیلومتر |
| DOM | خیر | نوع فیبر | فیبر تک حالته |
| ضمانتنامه | 3 سال | محدوده دما |
تجاری 0 تا 70 درجه سانتی گراد (32 تا 158 درجه فارنهایت) |
| مرکزطول موج | TX1550nm/RX1310nm | ولتاژ منبع تغذیه | 3.3 ولت یا 5 ولت |
| دمای ذخیره سازی | -40 تا 85 درجه سانتی گراد | جاری | 300 میلی آمپر |
| اجزای نوری | FP | نوع PD | پین |
| میانگینتوان خروجی | -15 تا -8dBm | RX SENS. | <-28dBm |
| ER | > 9dB | اضافه بار | >-5dBm |
| پروتکل ها | ITU-T G.957 | ||
امکانات
نوع B: 1550nmFP Tx/1310nmRx
تجاری: 0 تا 70 درجه سانتی گراد (32 تا 158 درجه فارنهایت)
صنعتی: -40 تا 85 درجه سانتیگراد (40- تا 185 درجه فارنهایت)
کاربرد
ترتیب اطلاعات
| شماره قطعه | شرح |
| GT9-S5303-20C | ماژول فرستنده گیرنده 1x9، 155M BiDi TX1550nm/RX1310nm، SC، SMF، 20km، 3.3V/5V، 0 تا 70°C |
| GT9-S5303-20CF | ماژول فرستنده گیرنده 1x9، 155M BiDi TX1550nm/RX1310nm، FC، SMF، 20km، 3.3V/5V، 0 تا 70°C |
| GT9-S5303-20CT | ماژول فرستنده گیرنده 1x9، 155M BiDi TX1550nm/RX1310nm، ST، SMF، 20km، 3.3V/5V، 0 تا 70°C |
| GT9-S5303-20I | ماژول فرستنده گیرنده 1x9، 155M BiDi TX1550nm/RX1310nm، SC، SMF، 20km، 3.3V/5V، -40 تا 85 درجه سانتی گراد |
| GT9-S5303-20IF | ماژول فرستنده گیرنده 1x9، 155M BiDi TX1550nm/RX1310nm، FC، SMF، 20km، 3.3V/5V، -40 تا 85°C |
| GT9-S5303-20IT | ماژول فرستنده گیرنده 1x9، 155M BiDi TX1550nm/RX1310nm، ST، SMF، 20km، 3.3V/5V، -40 تا 85°C |
| GT9-S5303-20C3 | ماژول فرستنده گیرنده 1x9، 155M BiDi TX1550nm/RX1310nm، SC، SMF، 20 کیلومتر، 3.3 ولت، 0 تا 70 درجه سانتی گراد |
| GT9-S5303-20CF3 | ماژول فرستنده گیرنده 1x9، 155M BiDi TX1550nm/RX1310nm، FC، SMF، 20 کیلومتر، 3.3 ولت، 0 تا 70 درجه سانتی گراد |
| GT9-S5303-20CT3 | ماژول فرستنده گیرنده 1x9، 155M BiDi TX1550nm/RX1310nm، ST، SMF، 20 کیلومتر، 3.3 ولت، 0 تا 70 درجه سانتی گراد |
| GT9-S5303-20I3 | ماژول فرستنده گیرنده 1x9، 155M BiDi TX1550nm/RX1310nm، SC، SMF، 20 کیلومتر، 3.3 ولت، -40 تا 85 درجه سانتی گراد |
| GT9-S5303-20IF3 | ماژول فرستنده گیرنده 1x9، 155M BiDi TX1550nm/RX1310nm، FC، SMF، 20 کیلومتر، 3.3 ولت، -40 تا 85 درجه سانتی گراد |
| GT9-S5303-20IT3 | ماژول فرستنده گیرنده 1x9، 155M BiDi TX1550nm/RX1310nm، ST، SMF، 20 کیلومتر، 3.3 ولت، -40 تا 85 درجه سانتی گراد |
| GT9-S5303-20C5 | ماژول فرستنده گیرنده 1x9، 155M BiDi TX1550nm/RX1310nm، SC، SMF، 20 کیلومتر، 5 ولت، 0 تا 70 درجه سانتی گراد |
| GT9-S5303-20CF5 | ماژول فرستنده گیرنده 1x9، 155M BiDi TX1550nm/RX1310nm، FC، SMF، 20km، 5V، 0 تا 70°C |
| GT9-S5303-20CT5 | ماژول فرستنده گیرنده 1x9، 155M BiDi TX1550nm/RX1310nm، ST، SMF، 20km، 5V، 0 تا 70°C |
| GT9-S5303-20I5 | ماژول فرستنده گیرنده 1x9، 155M BiDi TX1550nm/RX1310nm، SC، SMF، 20 کیلومتر، 5 ولت، -40 تا 85 درجه سانتی گراد |
| GT9-S5303-20IF5 | ماژول فرستنده گیرنده 1x9، 155M BiDi TX1550nm/RX1310nm، FC، SMF، 20 کیلومتر، 5 ولت، -40 تا 85 درجه سانتی گراد |
| GT9-S5303-20IT5 | ماژول فرستنده گیرنده 1x9، 155M BiDi TX1550nm/RX1310nm، ST، SMF، 20km، 5V، -40 تا 85°C |
