جزئیات محصول:
|
| بسته محصول: | 1x9 BiDi | سرعت انتقال داده: | 155 مگابیت بر ثانیه |
|---|---|---|---|
| حداکثر فاصله کابل: | 20 کیلومتر | طول موج مرکز: | 1310nm-TX/1550nm-RX |
| نوع لیزر: | FP | رابط: | SC، ST، FC |
| نوع فیبر: | فیبر تک حالته | کلید واژه ها: | 1x9 BiDi 155Mbps، ماژول نوری T1310 R1550 BiDi |
| برجسته کردن: | فرستنده گیرنده 1x9 20 کیلومتر,فرستنده گیرنده 1x9 155 مگابیت در ثانیه,فرستنده گیرنده تک فیبری RX1550 نانومتر |
||

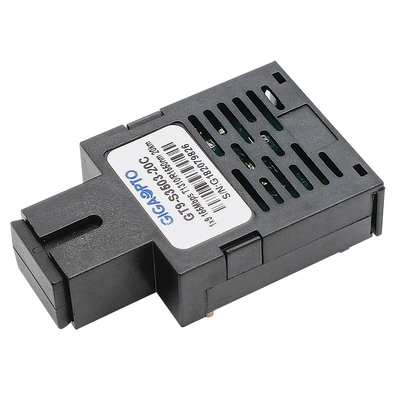

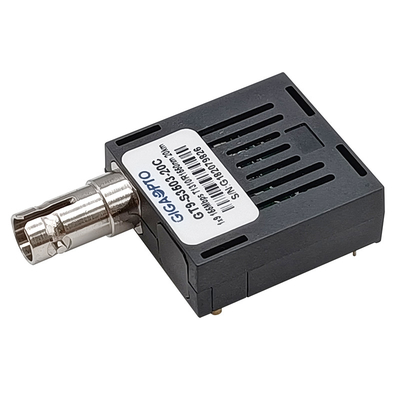

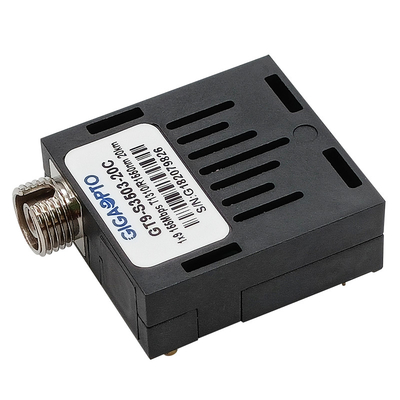

1x9 BIDI 155Mbps 1310 نانومتر-TX/1550 نانومتر-RX SMF 20 کیلومترتک SC/ST/FC LVPECL PECLماژول فرستنده و گیرنده
شرح
ماژول های فرستنده گیرنده 1×9 BiDirectional سری GT9-S3503-20x GIGAOPTO از سرعت 155 مگابیت بر ثانیه و فاصله انتقال 20 کیلومتر با فیبر تک حالته (SMF) پشتیبانی می کنند.ماژول فرستنده گیرنده فیبر نوری دوگانه سطح 155 مگابیت بر ثانیه PECL برای کاربردهای ارتباطی فیبر مانند 100Base-BX Fast Ethernet، SDHSTM-1، SONET OC-3 و ATM طراحی شده است.
این ماژول دو مدار را برای دریافت و انتقال ادغام می کند و از منبع تغذیه +3.3 ولت / + 5 ولت استفاده می کند.سطح رابط با سطوح استاندارد PECL سازگار است.فرستنده دارای یک لیزر بسیار قابل اعتماد 1310 نانومتری FP و یک مدار درایور است که داده های PECL را به سیگنال نور تبدیل می کند.گیرنده دارای یک دیود تصویری 1550 نانومتری InGaAs/InP PIN است که سیگنال نور را به جریان الکتریکی تبدیل می‌کند که تقویت شده و به داده‌های سازگار با PECL باز تولید می‌شود.
مشخصات
| بسته بندی محصول | BiDi 1x9 | سرعت | 155 مگابیت بر ثانیه |
| رابطتایپ کنید | تک SC,FC,ST | طول پیوند | 20 کیلومتر |
| DDM | خیر | فیبرحالت | حالت تک |
| ضمانتنامه | 3 سال | محیط تجاری | 0 تا 70 درجه سانتی گراد |
| طول موج مرکز | TX-1310nm RX-1550nm | ولتاژ منبع تغذیه | 3.3 ولت یا 5 ولت |
| رطوبت نسبی عملیاتی | <95% | جریان عرضه | 300 میلی آمپر |
| نوع لیزر | FP | نوع PD | پین |
| قدرت فرستنده | -15 ~ -8dBm | حساسیت گیرنده | <-28dBm |
| ER | > 9dB | اشباع | >-5dBm |
| پروتکل ها | IEC-60825 FDA , ITU-T G.957 | ||
امکانات
نوع B: 1550nmFP Tx/1310nmRx
کاربرد
ترتیب اطلاعات
| شماره قطعه | شرح |
| GT9-S3503-20C | ماژول فرستنده گیرنده 1x9، 155M BiDi TX1310nm/RX1550nm، SC، SMF، 20km، 3.3V/5V، 0 تا 70°C |
| GT9-S3503-20CF | ماژول فرستنده گیرنده 1x9، 155M BiDi TX1310nm/RX1550nm، FC، SMF، 20km، 3.3V/5V، 0 تا 70°C |
| GT9-S3503-20CT | ماژول فرستنده گیرنده 1x9، 155M BiDi TX1310nm/RX1550nm، ST، SMF، 20km، 3.3V/5V، 0 تا 70 درجه سانتی گراد |
| GT9-S3503-20I | ماژول فرستنده گیرنده 1x9، 155M BiDi TX1310nm/RX1550nm، SC، SMF، 20km، 3.3V/5V، -40 تا 85 درجه سانتی گراد |
| GT9-S3503-20IF | ماژول فرستنده گیرنده 1x9، 155M BiDi TX1310nm/RX1550nm، FC، SMF، 20km، 3.3V/5V، -40 تا 85°C |
| GT9-S3503-20IT | ماژول فرستنده گیرنده 1x9، 155M BiDi TX1310nm/RX1550nm، ST، SMF، 20km، 3.3V/5V، -40 تا 85°C |
| GT9-S3503-20C3 | ماژول فرستنده گیرنده 1x9، 155M BiDi TX1310nm/RX1550nm، SC، SMF، 20 کیلومتر، 3.3 ولت، 0 تا 70 درجه سانتی گراد |
| GT9-S3503-20CF3 | ماژول فرستنده گیرنده 1x9، 155M BiDi TX1310nm/RX1550nm، FC، SMF، 20 کیلومتر، 3.3 ولت، 0 تا 70 درجه سانتی گراد |
| GT9-S3503-20CT3 | ماژول فرستنده گیرنده 1x9، 155M BiDi TX1310nm/RX1550nm، ST، SMF، 20 کیلومتر، 3.3 ولت، 0 تا 70 درجه سانتی گراد |
| GT9-S3503-20I3 | ماژول فرستنده گیرنده 1x9، 155M BiDi TX1310nm/RX1550nm، SC، SMF، 20 کیلومتر، 3.3 ولت، -40 تا 85 درجه سانتی گراد |
| GT9-S3503-20IF3 | ماژول فرستنده گیرنده 1x9، 155M BiDi TX1310nm/RX1550nm، FC، SMF، 20 کیلومتر، 3.3 ولت، -40 تا 85 درجه سانتی گراد |
| GT9-S3503-20IT3 | ماژول فرستنده گیرنده 1x9، 155M BiDi TX1310nm/RX1550nm، ST، SMF، 20 کیلومتر، 3.3 ولت، -40 تا 85 درجه سانتی گراد |
| GT9-S3503-20C5 | ماژول فرستنده گیرنده 1x9، 155M BiDi TX1310nm/RX1550nm، SC، SMF، 20 کیلومتر، 5 ولت، 0 تا 70 درجه سانتی گراد |
| GT9-S3503-20CF5 | ماژول فرستنده گیرنده 1x9، 155M BiDi TX1310nm/RX1550nm، FC، SMF، 20 کیلومتر، 5 ولت، 0 تا 70 درجه سانتی گراد |
| GT9-S3503-20CT5 | ماژول فرستنده گیرنده 1x9، 155M BiDi TX1310nm/RX1550nm، ST، SMF، 20 کیلومتر، 5 ولت، 0 تا 70 درجه سانتی گراد |
| GT9-S3503-20I5 | ماژول فرستنده گیرنده 1x9، 155M BiDi TX1310nm/RX1550nm، SC، SMF، 20 کیلومتر، 5 ولت، -40 تا 85 درجه سانتی گراد |
| GT9-S3503-20IF5 | ماژول فرستنده گیرنده 1x9، 155M BiDi TX1310nm/RX1550nm، FC، SMF، 20km، 5V، -40 تا 85°C |
| GT9-S3503-20IT5 | ماژول فرستنده گیرنده 1x9، 155M BiDi TX1310nm/RX1550nm، ST، SMF، 20 کیلومتر، 5 ولت، -40 تا 85 درجه سانتی گراد |
