جزئیات محصول:
|
| فاکتور فرم: | 1x9 CWDM | پیوند داده ای: | 2.5 گیگابیت بر ثانیه |
|---|---|---|---|
| حداکثر فاصله کابل: | 40 کیلومتر | طول موج مرکز: | 1270 نانومتر تا 1610 نانومتر |
| نوع لیزر: | DFB | رابط: | دوبلکس SC، ST، FC |
| برنامه های کاربردی: | 2x کانال فیبر، اتصال تجهیزات SDH STM-16/SONET OC-48 | کلید واژه ها: | ماژول CWDM 1x9 2.5Gbps، فرستنده گیرنده نوری 2.5G 40km |
| برجسته کردن: | فرستنده و گیرنده 1x9 40 کیلومتر,فرستنده گیرنده 1x9 CWDM,ماژول فرستنده گیرنده SMF 40 کیلومتر |
||

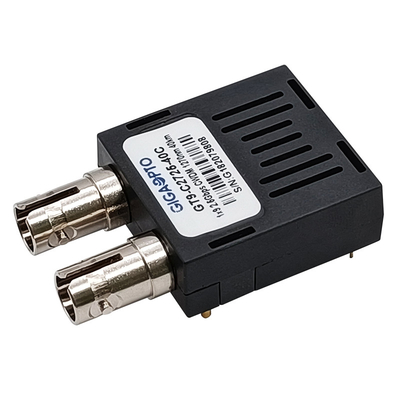

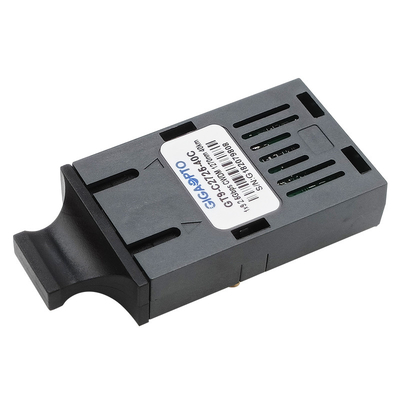

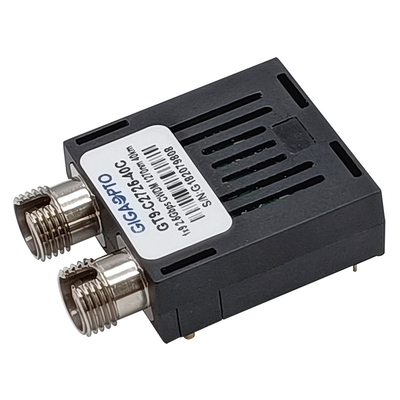

2.5 گیگابیت بر ثانیه 1x9 CWDMماژول فرستنده و گیرندهSMF 1270nm تا 1610nm 40km Duplex SC/ST/FC LVPECL PECL
شرح
فرستنده گیرنده های تک حالته سری GT9-Cxx25-40x GIGAOPTO، فرستنده گیرنده نوری CWDM 1×9 با کارایی بالا و مقرون به صرفه هستند که از سرعت داده تا 2.5 گیگابیت بر ثانیه پشتیبانی می کنند.ماژول‌های CWDM برای SDH STM-16 و SONET OC-48 CWDM طراحی شده‌اند که به مدت طولانی به برنامه دسترسی دارند.18 طول موج مرکزی از 1270 نانومتر تا 1610 نانومتر موجود است.فاصله کانال 20 نانومتری امکان عملکرد لیزر بدون خنک کننده را فراهم می کند.بخش گیرنده از یک پیش تقویت کننده آشکارساز InGaAs یکپارچه که در یک هدر نوری و یک آی سی پس تقویت کننده محدود نصب شده است استفاده می کند.رابط منطقی PECL رابط را با مدارهای خارجی ساده می کند.
مشخصات
| بسته بندی محصوله | CWDM 1×9 | داده هامنتقل کردننرخ (گیگابیت بر ثانیه) | 2.5 گیگابیت بر ثانیه |
| کانکتور نوری | دوگانه SC,FC,ST | حداکثرامرسیدن | 40 کیلومتر |
| Dتشخیص ایجیتال | پشتیبانی نشده | نوع کابل | فیبر تک حالته |
| ضمانتنامه | 3 سال | تجاری دمای عملیاتی | 0 تا 70 درجه سانتی گراد (32 تا 158 درجه فارنهایت) |
| سنتدوبارهطول موج | 1270 نانومتر تا 1610 نانومتر | ولتاژ منبع تغذیه | 3.3 ولت یا 5 ولت |
| LDتایپ کنید | DFB | نوع PD | پین |
| توان خروجی نوری | -2 تا 3 دسی بل متر | حساسیت | <-20dBm |
| ER | > 8.2 دسی بل | اشباع | >-3dBm |
| پروتکل ها | ITU-T G.957، STM-16، RoHS | ||
امکانات
کاربرد
ترتیب اطلاعات
| شماره قطعه | TX (xx=) | کانن | ولتاژ | دما | شرح |
| GT9-Cxx25-40C |
27=1270 نانومتر 29=1290 نانومتر 31=1310 نانومتر 33=1330 نانومتر 35=1350 نانومتر 37=1370 نانومتر 39=1390 نانومتر 41=1410 نانومتر 43=1430 نانومتر 45=1450 نانومتر 47=1470 نانومتر 49=1490 نانومتر 51=1510 نانومتر 53=1530 نانومتر 55=1550 نانومتر 57=1570 نانومتر 59=1590 نانومتر 61=1610 نانومتر |
SC | 3.3 ولت / 5 ولت | 0 تا 70 درجه سانتی گراد | 1x9 CWDM، 2.5Gbps، 40km، SMF، SC، فرستنده و گیرنده تجاری 3.3V/5V |
| GT9-Cxx25-40I | SC | 3.3 ولت / 5 ولت | -40 تا 85 درجه سانتی گراد | 1x9 CWDM، 2.5Gbps، 40km، SMF، SC، فرستنده و گیرنده صنعتی 3.3V/5V | |
| GT9-Cxx25-40C3 | SC | 3.3 ولت | 0 تا 70 درجه سانتی گراد | 1x9 CWDM، 2.5 گیگابیت بر ثانیه، 40 کیلومتر، SMF، SC، فرستنده و گیرنده تجاری 3.3 ولت | |
| GT9-Cxx25-40I3 | SC | 3.3 ولت | -40 تا 85 درجه سانتی گراد | 1x9 CWDM، 2.5 گیگابیت بر ثانیه، 40 کیلومتر، SMF، SC، فرستنده و گیرنده صنعتی 3.3 ولت | |
| GT9-Cxx25-40C5 | SC | 5 ولت | 0 تا 70 درجه سانتی گراد | 1x9 CWDM، 2.5 گیگابیت بر ثانیه، 40 کیلومتر، SMF، SC، فرستنده و گیرنده تجاری 5 ولت | |
| GT9-Cxx25-40I5 | SC | 5 ولت | -40 تا 85 درجه سانتی گراد | 1x9 CWDM، 2.5 گیگابیت بر ثانیه، 40 کیلومتر، SMF، SC، فرستنده و گیرنده صنعتی 5 ولت | |
| GT9-Cxx25-40CF | اف سی | 3.3 ولت / 5 ولت | 0 تا 70 درجه سانتی گراد | 1x9 CWDM، 2.5 گیگابیت در ثانیه، 40 کیلومتر، SMF، FC، فرستنده و گیرنده تجاری 3.3V/5V | |
| GT9-Cxx25-40IF | اف سی | 3.3 ولت / 5 ولت | -40 تا 85 درجه سانتی گراد | 1x9 CWDM، 2.5 گیگابیت در ثانیه، 40 کیلومتر، SMF، FC، فرستنده و گیرنده صنعتی 3.3V/5V | |
| GT9-Cxx25-40CF3 | اف سی | 3.3 ولت | 0 تا 70 درجه سانتی گراد | 1×9 CWDM، 2.5 گیگابیت بر ثانیه، 40 کیلومتر، SMF، FC، فرستنده و گیرنده تجاری 3.3 ولت | |
| GT9-Cxx25-40IF3 | اف سی | 3.3 ولت | -40 تا 85 درجه سانتی گراد | 1x9 CWDM، 2.5 گیگابیت بر ثانیه، 40 کیلومتر، SMF، FC، فرستنده و گیرنده صنعتی 3.3 ولت | |
| GT9-Cxx25-40CF5 | اف سی | 5 ولت | 0 تا 70 درجه سانتی گراد | 1x9 CWDM، 2.5 گیگابیت بر ثانیه، 40 کیلومتر، SMF، FC، فرستنده و گیرنده تجاری 5 ولت | |
| GT9-Cxx25-40IF5 | اف سی | 5 ولت | -40 تا 85 درجه سانتی گراد | 1x9 CWDM، 2.5 گیگابیت بر ثانیه، 40 کیلومتر، SMF، FC، فرستنده و گیرنده صنعتی 5 ولت | |
| GT9-Cxx25-40CT | ST | 3.3 ولت / 5 ولت | 0 تا 70 درجه سانتی گراد | 1x9 CWDM، 2.5Gbps، 40km، SMF، ST، فرستنده و گیرنده تجاری 3.3V/5V | |
| GT9-Cxx25-40IT | ST | 3.3 ولت / 5 ولت | -40 تا 85 درجه سانتی گراد | 1x9 CWDM، 2.5 گیگابیت در ثانیه، 40 کیلومتر، SMF، ST، فرستنده و گیرنده صنعتی 3.3V/5V | |
| GT9-Cxx25-40CT3 | ST | 3.3 ولت | 0 تا 70 درجه سانتی گراد | 1x9 CWDM، 2.5 گیگابیت بر ثانیه، 40 کیلومتر، SMF، ST، فرستنده گیرنده تجاری 3.3 ولت | |
| GT9-Cxx25-40IT3 | ST | 3.3 ولت | -40 تا 85 درجه سانتی گراد | 1x9 CWDM، 2.5 گیگابیت بر ثانیه، 40 کیلومتر، SMF، ST، فرستنده و گیرنده صنعتی 3.3 ولت | |
| GT9-Cxx25-40CT5 | ST | 5 ولت | 0 تا 70 درجه سانتی گراد | 1x9 CWDM، 2.5 گیگابیت بر ثانیه، 40 کیلومتر، SMF، ST، فرستنده گیرنده تجاری 5 ولت | |
| GT9-Cxx25-40IT5 | ST | 5 ولت | -40 تا 85 درجه سانتی گراد | 1x9 CWDM، 2.5 گیگابیت بر ثانیه، 40 کیلومتر، SMF، ST، فرستنده و گیرنده صنعتی 5 ولت |
