جزئیات محصول:
|
| نام محصول: | مونتاژ کابل نوری فعال | نرخ داده: | 100G تا 4x25G |
|---|---|---|---|
| تایپ کنید: | QSFP28 + SFP28 | فعال یا منفعل: | فعال |
| درجه حرارت: | تجاری | ضمانتنامه: | 3 سال |
| کلید واژه ها: | 100G QSFP28 تا 4x SFP28 AOC | ||
| برجسته کردن: | کابل نوری فعال SFP28,کابل نوری فعال Breakout,کابل 100G QSFP28 |
||

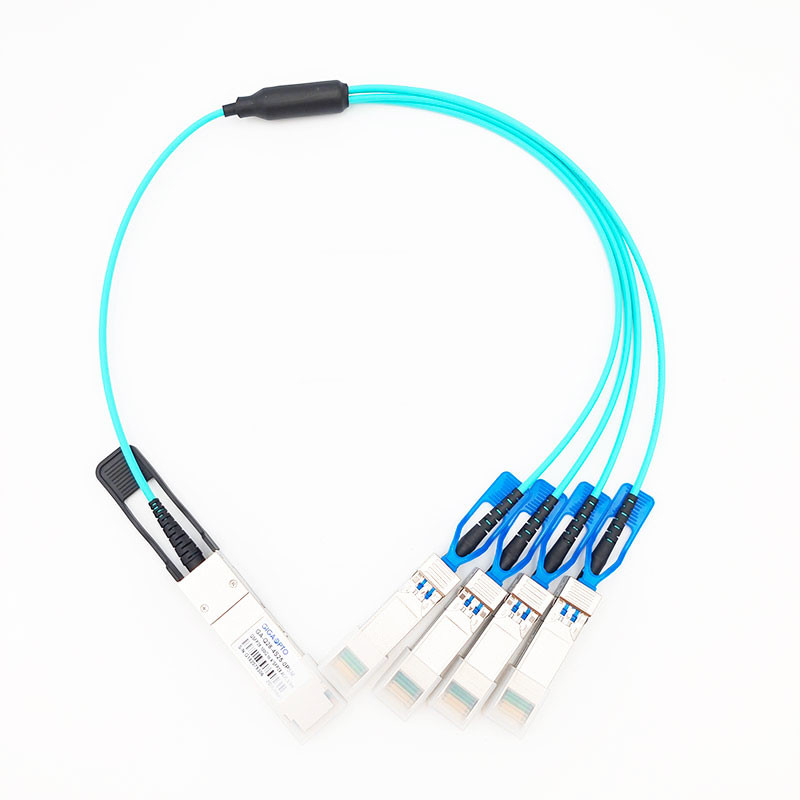

این 100G Breakout AOC یک کابل اپتیکال فعال موازی با سرعت 4*25 گیگابیت بر ثانیه برای داده، ذخیره سازی و اتصالات بین HPC است.این اتصال یک پورت 100G QSFP28 در یک طرف و چهار پورت 25G SFP28 در طرف دیگر را فراهم می کند.
مشخصات عملکردی
| نام محصول | 100G Fanout 4*25G AOC | نرخ داده (Gbps) | 103.125 گیگابیت بر ثانیه |
| رابط A | QSFP28 | رابط B | SFP28 |
| طول موج مرکز | 850 نانومتر | نوع فیبر | Aqua OM3/OM4 |
| طول فیبر | 0.5 متر تا 100 متر | DOM/DDM | پشتیبانی |
| درجه حرارت | عملکرد: 0 تا 70 درجه سانتی گراد | جنس ژاکت | OFNP |
| ذخیره سازی: -40 درجه سانتیگراد تا 85 درجه سانتیگراد | حداقل شعاع خمیدگی | 7.5 میلی متر | |
| اتلاف قدرت | سمت QSFP28 < 2.5 وات، هر SFP28 1 وات | منبع تغذیه (معمولی) | 3.3 ولت |
| پروتکل ها | اترنت 25/100G | یکپارچگی داده | 1E-12 BER |
| پشتیبانی چند فروشنده | QSFP28 MSA | انطباق | SFF-8431، SFF-8436، RoHS |
| MTBF | 1,000,000 ساعت | ضمانتنامه | 36 ماه |
| کاربرد | IEEE 802.3bm 100GBASE-SR4 IEEE 802.3 در 25GBASE-SR InfiniBand SDR/DDR/QDR خوشه های محاسباتی با عملکرد بالا (HPC). سرورها، سوئیچ ها، ذخیره سازی و آداپتورهای کارت میزبان |
||
شرح
کابل‌های نوری فعال (AOC) GA-Q28-4S25-001M 100G QSFP28 تا 4×25G SFP28 Gigaopto یک راه‌حل اتصال مقرون‌به‌صرفه برای ادغام سرورهای 100G QSFP28 و سوئیچ‌های انطباق‌پذیر SFP28 و SFP28 به متخصصان فناوری اطلاعات ارائه می‌دهد.
برای برنامه‌های معمولی، کاربران می‌توانند این کابل شکاف یا جداکننده را بین یک درگاه QSFP28 موجود روی سوئیچ 100GE نصب کنند و تا 4 سوئیچ 25GE فعال SFP28 را تغذیه کنند.

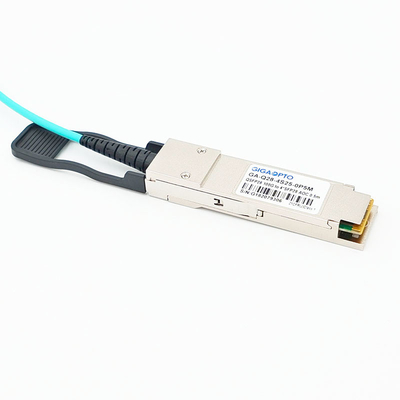

هر کابل دارای یک کانکتور QSFP28 سازگار با SFF-8436 با سرعت 103 گیگابیت بر ثانیه در یک طرف و 4 کانکتور SFF-8431 مطابق با SFP28 با سرعت 25.78 گیگابیت بر ثانیه در طرف دیگر است.
این AOC با استفاده از فناوری پیشرو در صنعت VCSEL، طراحی پیشرفته موتور سبک جدید و فیبر چند حالته غیر حساس به خمش، هزینه و ارزش عملکرد استثنایی را برای کاربردهای 25GbE و 100GbE در فواصل تا 100 متر ارائه می دهد.
ترتیب اطلاعات
| شماره قطعه | شرح |
| GA-Q28-4S25-001M | 100G QSFP28 تا 4x 25G SFP28 Fan Out Cable AOC 1M |
| GA-Q28-4S25-002M | 100G QSFP28 تا 4x 25G SFP28 Fan Out Cable AOC 2M |
| GA-Q28-4S25-003M | 100G QSFP28 تا 4x 25G SFP28 Fan Out Cable AOC 3M |
| GA-Q28-4S25-005M | 100G QSFP28 تا 4x 25G SFP28 Fan Out Cable AOC 5M |
| GA-Q28-4S25-007M | 100G QSFP28 تا 4x 25G SFP28 Fan Out Cable AOC 7M |
| GA-Q28-4S25-010M | 100G QSFP28 تا 4x 25G SFP28 Fan-out کابل AOC 10M |
| GA-Q28-4S25-015M | 100G QSFP28 تا 4x 25G SFP28 Fan-out کابل AOC 15M |
| GA-Q28-4S25-020M | کابل خروجی AOC 100G QSFP28 تا 4×25G SFP28 20M |
| GA-Q28-4S25-025M | 100G QSFP28 تا 4x 25G SFP28 Fan-out کابل AOC 25M |
| GA-Q28-4S25-030M | کابل خروجی AOC 100G QSFP28 تا 4x 25G SFP28 30M |
| GA-Q28-4S25-050M | کابل خروجی AOC 100G QSFP28 تا 4×25G SFP28 50M |
| توجه داشته باشید | طول کابل را می توان در صورت نیاز به هر طولی تنظیم کرد. |
امکانات
کاربرد
ویژگی های نوری و الکتریکی
1. QSFP28:شرایط اندازه گیری شده: نرخ داده کانال 25.78125 گیگابیت بر ثانیه، VRCCR = 3.3 ولت، PRBS31، دمای عملکرد کیس 0~70 ℃
| پارامتر | نماد | حداقل | معمول | حداکثر | واحد |
| فرستنده | |||||
| طول موج مرکز | λc | 840 | 850 | 860 | نانومتر |
| عرض طیفی RMS | σ | 0.65 | نانومتر | ||
| میانگین قدرت پرتاب، هر خط | PAVG | -7.5 | -1 | +2.5 | dBm |
| نوسان دیفرانسیل ورودی | وین پی پی | 300 | 1100 | mV | |
| امپدانس دیفرانسیل ورودی | زین | 90 | 100 | 110 | Ω |
| نسبت انقراض | ER | 2.0 | دسی بل | ||
| گیرنده | |||||
| طول موج مرکز | λc | 840 | 850 | 860 | نانومتر |
| نرخ خطای بیت | BER | E-12 | |||
| اضافه بار گیرنده | PinMAX | 2.5 | dBm | ||
| نوسان دیفرانسیل خروجی | Vout PP | 500 | 800 | mV | |
| امپدانس دیفرانسیل خروجی | زوت | 90 | 100 | 110 | Ω |
2.SFP28 شرایط اندازه گیری شده: نرخ داده کانال 25.78125 گیگابیت بر ثانیه، VRCCR = 3.3 ولت، PRBS31، دمای عملکرد کیس 0~70 ℃
| پارامتر | نماد | حداقل | معمول | حداکثر | واحد |
| فرستنده | |||||
| طول موج مرکز | λc | 840 | 850 | 860 | نانومتر |
| عرض طیفی RMS | σ | 0.65 | نانومتر | ||
| میانگین قدرت پرتاب، هر خط | PAVG | -7.5 | -1 | +2.5 | dBm |
| نوسان دیفرانسیل ورودی | وین پی پی | 300 | 1100 | mV | |
| امپدانس دیفرانسیل ورودی | زین | 90 | 100 | 110 | Ω |
| نسبت انقراض | ER | 2.0 | دسی بل | ||
| گیرنده | |||||
| طول موج مرکز | λc | 840 | 850 | 860 | نانومتر |
| نرخ خطای بیت | BER | E-12 | |||
| اضافه بار گیرنده | PinMAX | 2.5 | dBm | ||
| نوسان دیفرانسیل خروجی | Vout PP | 500 | 800 | mV | |
| امپدانس دیفرانسیل خروجی | زوت | 90 | 100 | 110 | Ω |
سازگاری
کابل های اپتیکال فعال Gigaopto 100% با بسیاری از برندهای معروف سوئیچ سازگار است و به دستگاه های OEM آسیبی وارد نخواهد کرد.به منظور اطمینان از کیفیت و سازگاری محصولات ما، هر محصول قبل از تحویل به مشتریان به دقت بر روی تجهیزات مربوطه آزمایش می شود.
برای این سازگاری 100G fan-out AOC، لطفاً به جدول مکاتبات P/N (به عنوان مثال در طول 1 متر) مراجعه کنید.اگر نام تجاری و شماره قطعه مورد نظر شما در زیر ذکر نشده است، لطفاً به ما اطلاع دهید و ما خوشحال خواهیم شد که جزئیات بیشتری را در اختیار شما قرار دهیم.
| نام تجاری / شماره قطعه سازگار مربوطه | |||
| سازگارنام تجاری | سازگارقسمت شماره | سازگارنام تجاری | سازگارقسمت شماره |
| Gigaopto | GA-Q28-4S25-001M | آریستا | AOC-Q-4S-100G-1M |
| سیسکو | QSFP-4SFP25G-AOC1M | HW | AOC-Q28-S28-1M |
| برواد | 100G-Q28-S28-AOC-0101 | درخت عرعر | JNP-100G-AOCBO-1M |
| H3C | QSFP28-4SFP28-AOC-1M | مفرط | Q-4S28AO01 |
| ملانوکس | MFA7A50-C001 | ||
ابعاد طراحی مکانیکی
سوالات متداول
1. آیا می توانم برای هر انتهای کابل های نوری فعال 100G QSFP28 سازگاری متفاوتی داشته باشم؟
بله، پشتیبانی می شود.ما راه‌حل‌های سازگاری دوگانه سفارشی‌سازی شده برای کابل‌های نوری فعال را ارائه می‌کنیم تا بتوانید سازگاری را برای هر انتهای جداگانه انتخاب کنید.تنها چیزی که نیاز دارید این است که مارک های سازگار درخواستی را فهرست کنید.
