جزئیات محصول:
|
| بسته: | 1x9 | سرعت: | 1.25 گیگابیت بر ثانیه |
|---|---|---|---|
| طول موج مرکز: | 1270nm ~ 1610nm | نوع LD: | DFB |
| رابط: | دوبلکس SC، ST، FC | ولتاژ تغذیه: | 3.3 ولت یا 5 ولت |
| کلید واژه ها: | ماژول CWDM 1x9 1.25 گیگابیت بر ثانیه، فرستنده گیرنده نوری 1.25 گیگ 40 کیلومتر | ||
| برجسته کردن: | فرستنده و گیرنده نوری 1x9 40 کیلومتر,فرستنده و گیرنده نوری 1x9 1610 نانومتر,ماژول CWDM |
||

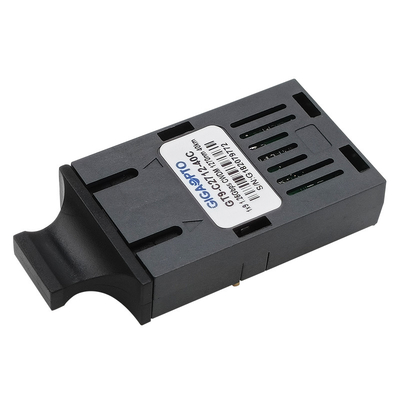

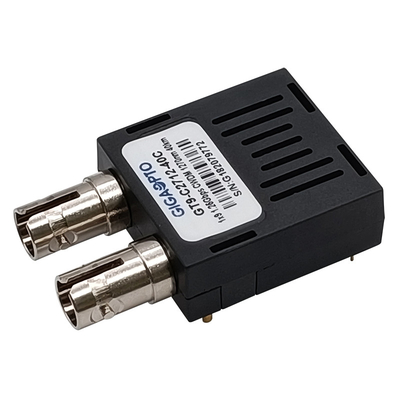

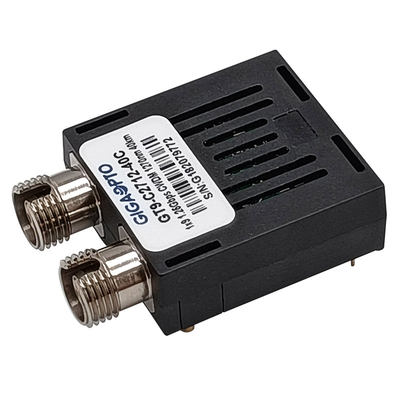

1.25Gbps 1x9 CWDM 1270nm تا 1610nm 40km SMFماژول فرستنده و گیرندهLVPECL PECL Duplex SC/ST/FC
شرح
فرستنده‌های 1×9 تک حالته سری GT9-Cxx12-40x GIGAOPTO، ماژول‌های کم قدرت و عملکرد بالا هستند که از نرخ داده تا 1.25 گیگابیت بر ثانیه برای ارتباطات داده‌های نوری دوطرفه مانند Gigabit Ethernet و کانال فیبر پشتیبانی می‌کنند.
این سری ماژول فرستنده گیرنده CWDM 1×9 مسافت انتقال 40 کیلومتر را از طریق فیبر تک حالته فراهم می کند.18 طول موج مرکزی از 1270 نانومتر تا 1610 نانومتر در دسترس است که هر مرحله 20 نانومتر است.
بخش فرستنده از لیزر WDM DFB چند چاه کوانتومی استفاده می کند و مطابق با استاندارد ایمنی بین المللی IEC-60825 یک لیزر کلاس 1 است.بخش گیرنده از یک پیش تقویت کننده آشکارساز InGaAs یکپارچه (IDP) نصب شده در یک هدر نوری و یک آی سی پس تقویت کننده محدود کننده استفاده می کند.یک رابط منطقی PECL رابط را با مدار خارجی ساده می کند.
مشخصات
| فاکتور فرم | 1x9 | بیتنرخ (گیگابیت بر ثانیه) | 1.25 گیگابیت بر ثانیه |
| رابط | دوگانه SC,FC,ST | حداکثرامفاصله | 40 کیلومتر |
| DOم | خیر | نوع کابل | حالت تک (SMF) |
| ضمانتنامه | 3 سال | محدوده دما |
تجاری 0 تا 70 درجه سانتی گراد (32 تا 158 درجه فارنهایت) |
| طول موج مرکز | 1270 نانومتر تا 1610 نانومتر | ولتاژ منبع تغذیه | 3.3 ولت یا 5 ولت |
| دمای ذخیره سازی | -40 تا 85 درجه سانتی گراد (40- تا 185 درجه فارنهایت) | جریان کل | 300 میلی آمپر |
| نوع فرستنده | DFB | نوع گیرنده | پین |
| توان خروجی نوری | -5 تا 0dBm | آرایکسحساسیت | <-24dBm |
| نسبت انقراض | > 9dB | اضافه بار RX | >-3dBm |
| پروتکل ها | IEEE802.3z | ||
امکانات
کاربرد
ترتیب اطلاعات
| شماره قطعه | TX (xx=) | کانن | ولتاژ | دما | شرح |
| GT9-Cxx12-40C |
27=1270 نانومتر 29=1290 نانومتر 31=1310 نانومتر 33=1330 نانومتر 35=1350 نانومتر 37=1370 نانومتر 39=1390 نانومتر 41=1410 نانومتر 43=1430 نانومتر 45=1450 نانومتر 47=1470 نانومتر 49=1490 نانومتر 51=1510 نانومتر 53=1530 نانومتر 55=1550 نانومتر 57=1570 نانومتر 59=1590 نانومتر 61=1610 نانومتر |
SC | 3.3 ولت / 5 ولت | 0 تا 70 درجه سانتی گراد | 1x9 CWDM، 1.25Gbps، 40km، SMF، SC، فرستنده و گیرنده تجاری 3.3V/5V |
| GT9-Cxx12-40I | SC | 3.3 ولت / 5 ولت | -40 تا 85 درجه سانتی گراد | 1x9 CWDM، 1.25Gbps، 40km، SMF، SC، فرستنده و گیرنده صنعتی 3.3V/5V | |
| GT9-Cxx12-40C3 | SC | 3.3 ولت | 0 تا 70 درجه سانتی گراد | 1x9 CWDM، 1.25 گیگابیت بر ثانیه، 40 کیلومتر، SMF، SC، فرستنده و گیرنده تجاری 3.3 ولت | |
| GT9-Cxx12-40I3 | SC | 3.3 ولت | -40 تا 85 درجه سانتی گراد | 1x9 CWDM، 1.25 گیگابیت بر ثانیه، 40 کیلومتر، SMF، SC، فرستنده و گیرنده صنعتی 3.3 ولت | |
| GT9-Cxx12-40C5 | SC | 5 ولت | 0 تا 70 درجه سانتی گراد | 1x9 CWDM، 1.25 گیگابیت بر ثانیه، 40 کیلومتر، SMF، SC، فرستنده و گیرنده تجاری 5 ولت | |
| GT9-Cxx12-40I5 | SC | 5 ولت | -40 تا 85 درجه سانتی گراد | 1×9 CWDM، 1.25 گیگابیت بر ثانیه، 40 کیلومتر، SMF، SC، فرستنده و گیرنده صنعتی 5 ولت | |
| GT9-Cxx12-40CF | اف سی | 3.3 ولت / 5 ولت | 0 تا 70 درجه سانتی گراد | 1x9 CWDM، 1.25Gbps، 40km، SMF، FC، فرستنده تجاری 3.3V/5V | |
| GT9-Cxx12-40IF | اف سی | 3.3 ولت / 5 ولت | -40 تا 85 درجه سانتی گراد | 1x9 CWDM، 1.25Gbps، 40km، SMF، FC، فرستنده و گیرنده صنعتی 3.3V/5V | |
| GT9-Cxx12-40CF3 | اف سی | 3.3 ولت | 0 تا 70 درجه سانتی گراد | 1x9 CWDM، 1.25 گیگابیت بر ثانیه، 40 کیلومتر، SMF، FC، فرستنده و گیرنده تجاری 3.3 ولت | |
| GT9-Cxx12-40IF3 | اف سی | 3.3 ولت | -40 تا 85 درجه سانتی گراد | 1×9 CWDM، 1.25 گیگابیت بر ثانیه، 40 کیلومتر، SMF، FC، فرستنده و گیرنده صنعتی 3.3 ولت | |
| GT9-Cxx12-40CF5 | اف سی | 5 ولت | 0 تا 70 درجه سانتی گراد | 1x9 CWDM، 1.25 گیگابیت در ثانیه، 40 کیلومتر، SMF، FC، فرستنده و گیرنده تجاری 5 ولت | |
| GT9-Cxx12-40IF5 | اف سی | 5 ولت | -40 تا 85 درجه سانتی گراد | 1×9 CWDM، 1.25 گیگابیت بر ثانیه، 40 کیلومتر، SMF، FC، فرستنده و گیرنده صنعتی 5 ولت | |
| GT9-Cxx12-40CT | ST | 3.3 ولت / 5 ولت | 0 تا 70 درجه سانتی گراد | 1x9 CWDM، 1.25Gbps، 40km، SMF، ST، فرستنده و گیرنده تجاری 3.3V/5V | |
| GT9-Cxx12-40IT | ST | 3.3 ولت / 5 ولت | -40 تا 85 درجه سانتی گراد | 1x9 CWDM، 1.25Gbps، 40km، SMF، ST، فرستنده و گیرنده صنعتی 3.3V/5V | |
| GT9-Cxx12-40CT3 | ST | 3.3 ولت | 0 تا 70 درجه سانتی گراد | 1x9 CWDM، 1.25 گیگابیت بر ثانیه، 40 کیلومتر، SMF، ST، فرستنده و گیرنده تجاری 3.3 ولت | |
| GT9-Cxx12-40IT3 | ST | 3.3 ولت | -40 تا 85 درجه سانتی گراد | 1x9 CWDM، 1.25 گیگابیت بر ثانیه، 40 کیلومتر، SMF، ST، فرستنده و گیرنده صنعتی 3.3 ولت | |
| GT9-Cxx12-40CT5 | ST | 5 ولت | 0 تا 70 درجه سانتی گراد | 1x9 CWDM، 1.25 گیگابیت بر ثانیه، 40 کیلومتر، SMF، ST، فرستنده و گیرنده تجاری 5 ولت | |
| GT9-Cxx12-40IT5 | ST | 5 ولت | -40 تا 85 درجه سانتی گراد | 1x9 CWDM، 1.25 گیگابیت بر ثانیه، 40 کیلومتر، SMF، ST، فرستنده و گیرنده صنعتی 5 ولت |
