جزئیات محصول:
|
| بسته بندی محصول: | 1x9 CWDM | نرخ داده: | 1.25 گیگابیت بر ثانیه |
|---|---|---|---|
| رسیدن: | 20 کیلومتر | طول موج: | 1270 نانومتر تا 1610 نانومتر |
| نوع فرستنده: | DFB | نوع رابط: | دوبلکس SC، ST، FC |
| حالت فیبر: | حالت تک | کلید واژه ها: | 1x9 1.25Gbps CWDM، 1.25G 1270nm تا 1610nm 20km |
| برجسته کردن: | فرستنده گیرنده CWDM 1x9,فرستنده گیرنده 1.25 گیگابیت بر ثانیه,ماژول فرستنده گیرنده PECL LVPECL |
||

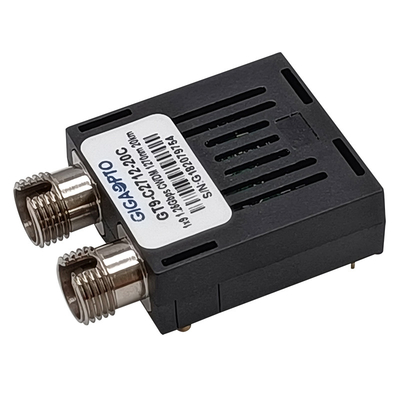

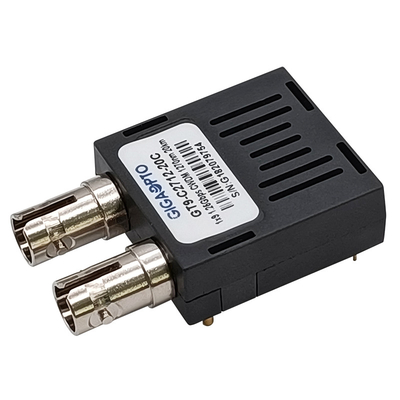

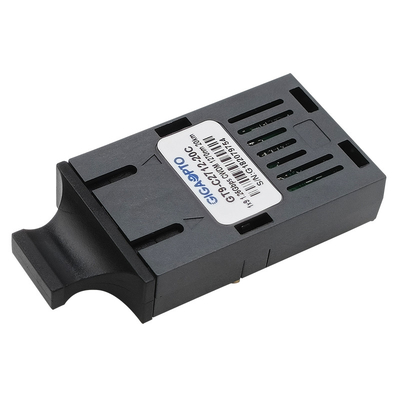

1.25Gbps 1x9 CWDM 1270nm تا 1610nm SMF 20km Duplex SC/ST/FC LVPECL PECLماژول فرستنده و گیرنده
شرح
فرستنده‌های تک حالته سری GT9-Cxx12-20x GIGAOPTO، ماژول‌های CWDM کم توان و کارایی بالا برای ارتباطات داده‌های نوری دوطرفه مانند Gigabit Ethernet و Fiber Channel هستند.هجده طول موج مرکزی از 1270 نانومتر تا 1610 نانومتر وجود دارد که هر مرحله 20 نانومتر است.بخش فرستنده از یک چاه کوانتومی چندگانه WDM DFB استفاده می کندr،که لیزر کلاس 1 مطابق بااستاندارد بین المللی ایمنی IEC-60825. بخش گیرنده از یک پیش تقویت کننده آشکارساز InGaAs یکپارچه (IDP) نصب شده در یک هدر نوری و یک آی سی پس تقویت کننده محدود کننده استفاده می کند.یک رابط منطقی PECL رابط را با مدار خارجی ساده می کند.
مشخصات
| فرمتایپ کنید | 1x9 | داده هامنتقل کردننرخ | 1250 مگابیت بر ثانیه |
| کانکتور نوری | دوبلکس SC,FC,ST | فاصله | 20 کیلومتر |
| تشخیص دیجیتال | خیر | نوع رسانه | حالت تک (SMF) |
| ضمانتنامه | 3 سال | محیطدرجه حرارت |
تجاری 0 تا 70 درجه سانتی گراد صنعتی -40 تا 85 درجه سانتی گراد |
| طول موج مرکز | 1270 نانومتر تا 1610 نانومتر | ولتاژ منبع تغذیه | 3.3 ولت یا 5 ولت |
| دمای لحیم کاری | <260 درجه سانتیگراد/ | جاری | 280 میلی آمپر |
| فرستنده | لیزر DFB | گیرندهتایپ کنید | پین |
| نوریخروجیقدرت | -5 تا 0dBm | حساسیت | <-24dBm |
| Eنسبت خاموشی | > 9dB | اشباع | >-3dBm |
| پروتکل ها | ITU G.957، IEEE 802.3ah-2004 | ||
امکانات
کاربرد
ترتیب اطلاعات
| شماره قطعه | TX (xx=) | کانن | ولتاژ | دما | شرح |
| GT9-Cxx12-20C |
27=1270 نانومتر 29=1290 نانومتر 31=1310 نانومتر 33=1330 نانومتر 35=1350 نانومتر 37=1370 نانومتر 39=1390 نانومتر 41=1410 نانومتر 43=1430 نانومتر 45=1450 نانومتر 47=1470 نانومتر 49=1490 نانومتر 51=1510 نانومتر 53=1530 نانومتر 55=1550 نانومتر 57=1570 نانومتر 59=1590 نانومتر 61=1610 نانومتر |
SC | 3.3 ولت / 5 ولت | 0 تا 70 درجه سانتی گراد | 1x9 CWDM، 1.25 گیگابیت بر ثانیه، 20 کیلومتر، SMF، SC، فرستنده و گیرنده تجاری 3.3V/5V |
| GT9-Cxx12-20I | SC | 3.3 ولت / 5 ولت | -40 تا 85 درجه سانتی گراد | 1x9 CWDM، 1.25Gbps، 20km، SMF، SC، فرستنده و گیرنده صنعتی 3.3V/5V | |
| GT9-Cxx12-20C3 | SC | 3.3 ولت | 0 تا 70 درجه سانتی گراد | 1×9 CWDM، 1.25 گیگابیت بر ثانیه، 20 کیلومتر، SMF، SC، فرستنده و گیرنده تجاری 3.3 ولت | |
| GT9-Cxx12-20I3 | SC | 3.3 ولت | -40 تا 85 درجه سانتی گراد | 1x9 CWDM، 1.25 گیگابیت در ثانیه، 20 کیلومتر، SMF، SC، فرستنده و گیرنده صنعتی 3.3 ولت | |
| GT9-Cxx12-20C5 | SC | 5 ولت | 0 تا 70 درجه سانتی گراد | 1x9 CWDM، 1.25 گیگابیت بر ثانیه، 20 کیلومتر، SMF، SC، فرستنده و گیرنده تجاری 5 ولت | |
| GT9-Cxx12-20I5 | SC | 5 ولت | -40 تا 85 درجه سانتی گراد | 1x9 CWDM، 1.25 گیگابیت بر ثانیه، 20 کیلومتر، SMF، SC، فرستنده و گیرنده صنعتی 5 ولت | |
| GT9-Cxx12-20CF | اف سی | 3.3 ولت / 5 ولت | 0 تا 70 درجه سانتی گراد | 1x9 CWDM، 1.25 گیگابیت بر ثانیه، 20 کیلومتر، SMF، FC، فرستنده و گیرنده تجاری 3.3V/5V | |
| GT9-Cxx12-20IF | اف سی | 3.3 ولت / 5 ولت | -40 تا 85 درجه سانتی گراد | 1x9 CWDM، 1.25Gbps، 20km، SMF، FC، فرستنده و گیرنده صنعتی 3.3V/5V | |
| GT9-Cxx12-20CF3 | اف سی | 3.3 ولت | 0 تا 70 درجه سانتی گراد | 1×9 CWDM، 1.25 گیگابیت بر ثانیه، 20 کیلومتر، SMF، FC، فرستنده و گیرنده تجاری 3.3 ولت | |
| GT9-Cxx12-20IF3 | اف سی | 3.3 ولت | -40 تا 85 درجه سانتی گراد | 1x9 CWDM، 1.25 گیگابیت بر ثانیه، 20 کیلومتر، SMF، FC، فرستنده و گیرنده صنعتی 3.3 ولت | |
| GT9-Cxx12-20CF5 | اف سی | 5 ولت | 0 تا 70 درجه سانتی گراد | 1×9 CWDM، 1.25 گیگابیت بر ثانیه، 20 کیلومتر، SMF، FC، فرستنده و گیرنده تجاری 5 ولت | |
| GT9-Cxx12-20IF5 | اف سی | 5 ولت | -40 تا 85 درجه سانتی گراد | 1x9 CWDM، 1.25 گیگابیت بر ثانیه، 20 کیلومتر، SMF، FC، فرستنده و گیرنده صنعتی 5 ولت | |
| GT9-Cxx12-20CT | ST | 3.3 ولت / 5 ولت | 0 تا 70 درجه سانتی گراد | 1x9 CWDM، 1.25Gbps، 20km، SMF، ST، فرستنده و گیرنده تجاری 3.3V/5V | |
| GT9-Cxx12-20IT | ST | 3.3 ولت / 5 ولت | -40 تا 85 درجه سانتی گراد | 1x9 CWDM، 1.25 گیگابیت بر ثانیه، 20 کیلومتر، SMF، ST، فرستنده و گیرنده صنعتی 3.3V/5V | |
| GT9-Cxx12-20CT3 | ST | 3.3 ولت | 0 تا 70 درجه سانتی گراد | 1x9 CWDM، 1.25 گیگابیت در ثانیه، 20 کیلومتر، SMF، ST، فرستنده گیرنده تجاری 3.3 ولت | |
| GT9-Cxx12-20IT3 | ST | 3.3 ولت | -40 تا 85 درجه سانتی گراد | 1x9 CWDM، 1.25 گیگابیت بر ثانیه، 20 کیلومتر، SMF، ST، فرستنده و گیرنده صنعتی 3.3 ولت | |
| GT9-Cxx12-20CT5 | ST | 5 ولت | 0 تا 70 درجه سانتی گراد | 1×9 CWDM، 1.25 گیگابیت بر ثانیه، 20 کیلومتر، SMF، ST، فرستنده گیرنده تجاری 5 ولت | |
| GT9-Cxx12-20IT5 | ST | 5 ولت | -40 تا 85 درجه سانتی گراد | 1x9 CWDM، 1.25 گیگابیت در ثانیه، 20 کیلومتر، SMF، ST، فرستنده و گیرنده صنعتی 5 ولت |
