جزئیات محصول:
|
| نوع فرم: | 1x9 CWDM | حداکثر نرخ داده: | 155 مگابیت بر ثانیه |
|---|---|---|---|
| طول کابل: | 20 کیلومتر | طول موج مرکز: | 1270 نانومتر تا 1610 نانومتر |
| نوع LD: | DFB | رابط: | دوبلکس SC، ST، FC |
| رسانه ها: | حالت تک | کلید واژه ها: | 1x9 155Mbps CWDM، فرستنده نوری 20km، 1270nm تا 1610nm CWDM |
| برجسته کردن: | ماژول فرستنده گیرنده 1x9 SMF,ماژول فرستنده گیرنده SMF 1610 نانومتر,فرستنده گیرنده 20 کیلومتر |
||

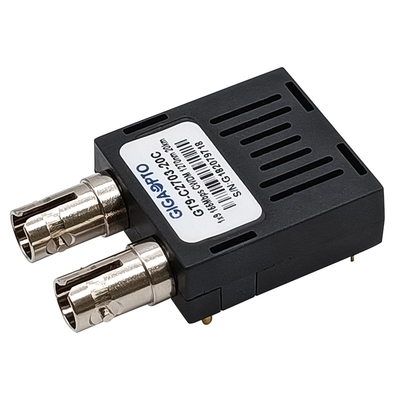

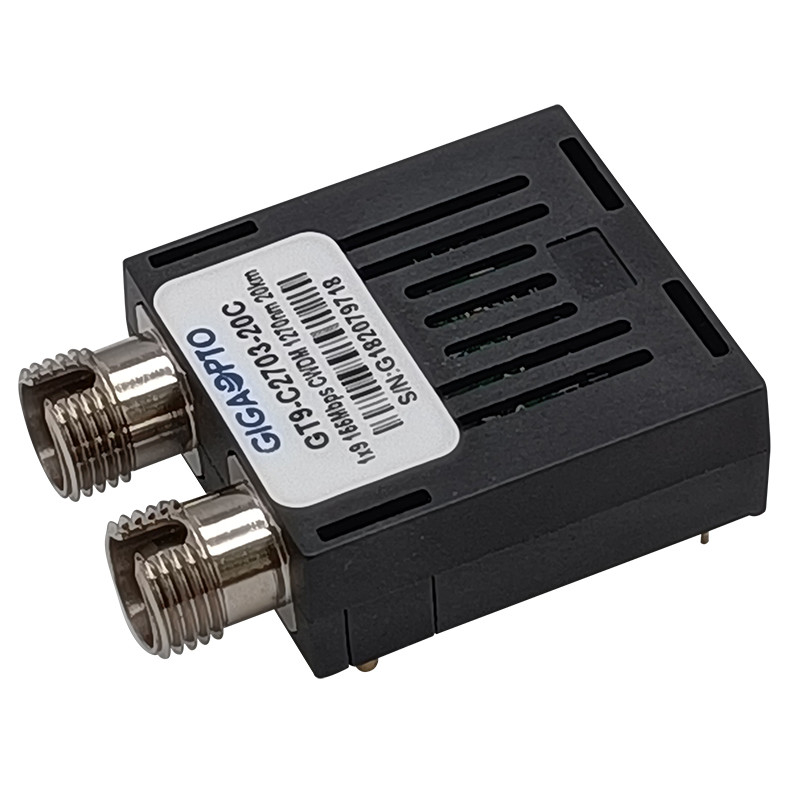

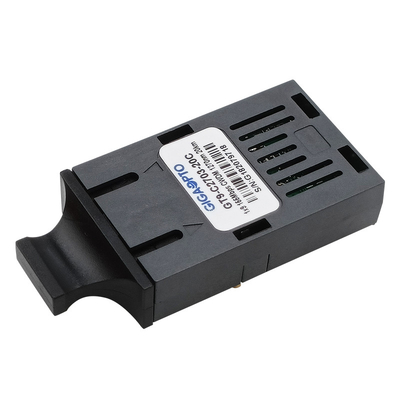

155Mbps 1x9 CWDM 1270nm تا 1610nm SMF 20km ماژول فرستنده گیرنده Duplex SC/ST/FC LVPECL PECL
شرح
فرستنده های تک حالته سری GT9-Cxx03-20x GIGAOPTO، ماژول های CWDM با کارایی بالا و مقرون به صرفه هستند که با اترنت گیگابیت و استاندارد IEEE-802.3 مطابقت دارند.سری فرستنده گیرنده برای برنامه های Fast Ethernet و SDH STM-1/SONET OC-3 طراحی شده اند که به سرعت داده کمتر از 155Mb/s نیاز دارند.
فرستنده گیرنده 1x9 CWDM راه حل های ارتباطی با ظرفیت بالا و پهنای باند بالا را برای شبکه های نوری مالتی پلکس فراهم می کند.هجده طول موج مرکزی از 1270 نانومتر تا 1610 نانومتر وجود دارد که هر مرحله 20 نانومتر است.فرستنده از لیزر بسیار قابل اعتماد CWDM DFB استفاده می کند و گیرنده از یک فتودیود پین InGaAs کارآمد استفاده می کند.فرستنده و گیرنده ایمنی و قابلیت اطمینان عالی دارد.
مشخصات
| بسته | 1x9 CWDM | پیوند داده ای | 155 مگابیت بر ثانیه |
| کانکتور نوری | دوبلکس SC,FC,ST | فاصله | 20 کیلومتر |
| DDM | خیر | نوع کابل | حالت تک (SMF) |
| ضمانتنامه | 3 سال | تجاریدرجه حرارت | 0 تا 70 درجه سانتی گراد (32 تا 158 درجه فارنهایت) |
| سنتدوبارهطول موج | 1270 نانومتر تا 1610 نانومتر | ولتاژ منبع تغذیه | 3.3 ولت یا 5 ولت |
| دمای لحیم کاری | <260 درجه سانتیگراد | دمای ذخیره سازی | -40 تا 85 درجه سانتی گراد (40- تا 185 درجه فارنهایت) |
| اجزای نوری | DFB | گیرندهتایپ کنید | پین |
| میانگین خروجیقدرت | -5 تا 0dBm | آرگیرندهحس. | <-34dBm |
| نسبت انقراض | > 9dB | RXاضافه بار | >-3dBm |
| پروتکل ها | IEEE802.3z، RoHS | ||
امکانات
کاربرد
ترتیب اطلاعات
| شماره قطعه | TX (xx=) | کانن | ولتاژ | دما | شرح |
| GT9-Cxx03-20C |
27=1270 نانومتر 29=1290 نانومتر 31=1310 نانومتر 33=1330 نانومتر 35=1350 نانومتر 37=1370 نانومتر 39=1390 نانومتر 41=1410 نانومتر 43=1430 نانومتر 45=1450 نانومتر 47=1470 نانومتر 49=1490 نانومتر 51=1510 نانومتر 53=1530 نانومتر 55=1550 نانومتر 57=1570 نانومتر 59=1590 نانومتر 61=1610 نانومتر |
SC | 3.3 ولت / 5 ولت | 0 تا 70 درجه سانتی گراد | 1x9 CWDM، 155 مگابیت در ثانیه، 20 کیلومتر، SMF، SC، فرستنده و گیرنده تجاری 3.3V/5V |
| GT9-Cxx03-20I | SC | 3.3 ولت / 5 ولت | -40 تا 85 درجه سانتی گراد | 1x9 CWDM، 155Mbps، 20km، SMF، SC، فرستنده و گیرنده صنعتی 3.3V/5V | |
| GT9-Cxx03-20C3 | SC | 3.3 ولت | 0 تا 70 درجه سانتی گراد | 1×9 CWDM، 155 مگابیت در ثانیه، 20 کیلومتر، SMF، SC، فرستنده و گیرنده تجاری 3.3 ولت | |
| GT9-Cxx03-20I3 | SC | 3.3 ولت | -40 تا 85 درجه سانتی گراد | 1x9 CWDM، 155 مگابیت در ثانیه، 20 کیلومتر، SMF، SC، فرستنده و گیرنده صنعتی 3.3 ولت | |
| GT9-Cxx03-20C5 | SC | 5 ولت | 0 تا 70 درجه سانتی گراد | 1x9 CWDM، 155 مگابیت در ثانیه، 20 کیلومتر، SMF، SC، فرستنده و گیرنده تجاری 5 ولت | |
| GT9-Cxx03-20I5 | SC | 5 ولت | -40 تا 85 درجه سانتی گراد | 1x9 CWDM، 155 مگابیت در ثانیه، 20 کیلومتر، SMF، SC، فرستنده و گیرنده صنعتی 5 ولت | |
| GT9-Cxx03-20CF | اف سی | 3.3 ولت / 5 ولت | 0 تا 70 درجه سانتی گراد | 1×9 CWDM، 155 مگابیت در ثانیه، 20 کیلومتر، SMF، FC، فرستنده و گیرنده تجاری 3.3 ولت/5 ولت | |
| GT9-Cxx03-20IF | اف سی | 3.3 ولت / 5 ولت | -40 تا 85 درجه سانتی گراد | 1×9 CWDM، 155 مگابیت در ثانیه، 20 کیلومتر، SMF، FC، فرستنده و گیرنده صنعتی 3.3 ولت/5 ولت | |
| GT9-Cxx03-20CF3 | اف سی | 3.3 ولت | 0 تا 70 درجه سانتی گراد | 1×9 CWDM، 155 مگابیت در ثانیه، 20 کیلومتر، SMF، FC، فرستنده و گیرنده تجاری 3.3 ولت | |
| GT9-Cxx03-20IF3 | اف سی | 3.3 ولت | -40 تا 85 درجه سانتی گراد | 1x9 CWDM، 155 مگابیت در ثانیه، 20 کیلومتر، SMF، FC، فرستنده و گیرنده صنعتی 3.3 ولت | |
| GT9-Cxx03-20CF5 | اف سی | 5 ولت | 0 تا 70 درجه سانتی گراد | 1x9 CWDM، 155 مگابیت در ثانیه، 20 کیلومتر، SMF، FC، فرستنده و گیرنده تجاری 5 ولت | |
| GT9-Cxx03-20IF5 | اف سی | 5 ولت | -40 تا 85 درجه سانتی گراد | 1x9 CWDM، 155 مگابیت در ثانیه، 20 کیلومتر، SMF، FC، فرستنده و گیرنده صنعتی 5 ولت | |
| GT9-Cxx03-20CT | ST | 3.3 ولت / 5 ولت | 0 تا 70 درجه سانتی گراد | 1x9 CWDM، 155 مگابیت در ثانیه، 20 کیلومتر، SMF، ST، فرستنده و گیرنده تجاری 3.3 ولت/5 ولت | |
| GT9-Cxx03-20IT | ST | 3.3 ولت / 5 ولت | -40 تا 85 درجه سانتی گراد | 1x9 CWDM، 155 مگابیت در ثانیه، 20 کیلومتر، SMF، ST، فرستنده و گیرنده صنعتی 3.3V/5V | |
| GT9-Cxx03-20CT3 | ST | 3.3 ولت | 0 تا 70 درجه سانتی گراد | 1×9 CWDM، 155 مگابیت در ثانیه، 20 کیلومتر، SMF، ST، فرستنده و گیرنده تجاری 3.3 ولت | |
| GT9-Cxx03-20IT3 | ST | 3.3 ولت | -40 تا 85 درجه سانتی گراد | 1×9 CWDM، 155 مگابیت در ثانیه، 20 کیلومتر، SMF، ST، فرستنده و گیرنده صنعتی 3.3 ولت | |
| GT9-Cxx03-20CT5 | ST | 5 ولت | 0 تا 70 درجه سانتی گراد | 1×9 CWDM، 155 مگابیت در ثانیه، 20 کیلومتر، SMF، ST، فرستنده و گیرنده تجاری 5 ولت | |
| GT9-Cxx03-20IT5 | ST | 5 ولت | -40 تا 85 درجه سانتی گراد | 1x9 CWDM، 155 مگابیت در ثانیه، 20 کیلومتر، SMF، ST، فرستنده و گیرنده صنعتی 5 ولت |
