جزئیات محصول:
|
| فاکتور فرم: | 1x9 | پیوند داده ای: | 1.25 گیگابیت بر ثانیه |
|---|---|---|---|
| رسیدن: | 10 کیلومتر | طول موج: | 1310 نانومتر |
| فرستنده: | FP | رابط: | دوبلکس SC، ST، FC |
| رسانه ها: | فیبر تک حالته | کلید واژه ها: | 1x9 1.25Gbps 1310nm، 1x9 10km فرستنده گیرنده نوری، 1.25G حالت تک |
| برجسته کردن: | ماژول فرستنده و گیرنده نوری 1x9 فیبر,فرستنده گیرنده نوری 1.25 گیگابیت در ثانیه,فرستنده گیرنده نوری 1x9 |
||

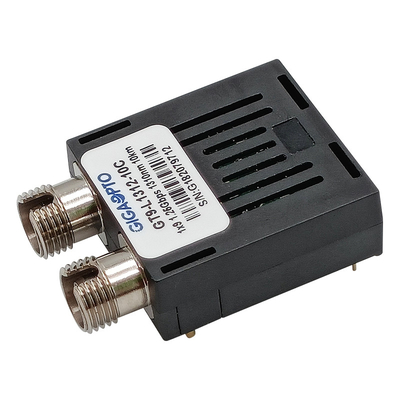

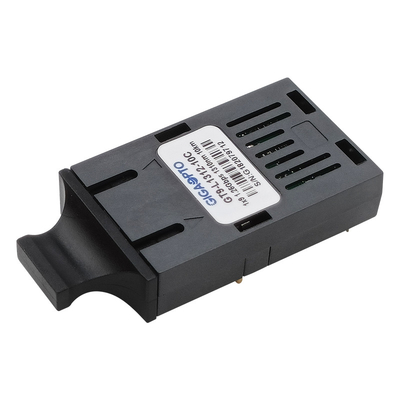

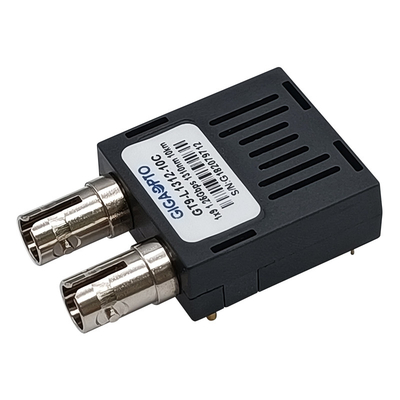

1x9 1.25Gbps SMF 10km 1310nm Duplex SC/ST/FC LVPECL PECLماژول فرستنده و گیرنده
شرح
فرستنده‌های سری GT9-L1312-10x GIGAOPTO ماژول‌هایی با کارایی بالا برای ارتباطات تک فیبر Gigabit Ethernet و Fiber Channe با استفاده از فرستنده 1310 نانومتری هستند.این سری از فرستنده‌های نوری 1×9 فاصله انتقال 10 کیلومتری را روی فیبر تک حالته در طول موج اسمی 1310 نانومتر فراهم می‌کند.ماژول فرستنده گیرنده از یک بخش فرستنده 1310 نانومتری FP لیزر و یک مدار راه انداز استفاده می کند که داده های PECL را به سیگنال نور تبدیل می کند.گیرنده از یک دیود نوری پین با سرعت بالا استفاده می کند که سیگنال نور را به جریان الکتریکی تبدیل می کند که تقویت شده و به داده های سازگار با PECL بازسازی می شود.رابط منطقی PECL رابط را با مدارهای خارجی ساده می کند.
این فرستنده و گیرنده تک حالته با محصول لیزری کلاس 1 مطابق با استاندارد ایمنی بین المللی IEC 60825 است.
مشخصات
| فاکتور فرم | 1x9 | نرخ بیت | 1250 مگابیت بر ثانیه |
| رابط | دوبلکس SC,FC,ST | رسیدن | 10 کیلومتر |
| DDM | خیر | رسانه ها | حالت تک |
| ضمانتنامه | 3 سال | تجاری درجه حرارت | 0 تا 70 درجه سانتی گراد (32 تا 158 درجه فارنهایت) |
| طول موج | 1310 نانومتر | ولتاژ منبع تغذیه | 3.3 ولت یا 5 ولت |
| دمای لحیم کاری | <260 درجه سانتیگراد | دمای ذخیره سازی | -40 تا 85 درجه سانتی گراد |
| نوع فرستنده | FP | نوع PD | پین |
| قدرت فرستنده | -9 تا -3dBm | حساسیت | <-20dBm |
| نسبت انقراض | > 9dB | اضافه بار RX | >-3dBm |
| پروتکل ها | IEEE802.3z، SFF-8472، ITU-T G.957 | ||
امکانات
کاربرد
ترتیب اطلاعات
| شماره قطعه | شرح |
| GT9-L1312-10C | ماژول فرستنده گیرنده 1×9، 1.25 گیگابیت بر ثانیه، SC، حالت تک 1310 نانومتری 10 کیلومتر، 3.3 ولت/5 ولت، 0 تا 70 درجه سانتی گراد |
| GT9-L1312-10CF | ماژول فرستنده گیرنده 1x9، 1.25 گیگابیت در ثانیه، FC، حالت تک 1310 نانومتری 10 کیلومتر، 3.3 ولت/5 ولت، 0 تا 70 درجه سانتی گراد |
| GT9-L1312-10CT | ماژول فرستنده گیرنده 1x9، 1.25 گیگابیت بر ثانیه، ST، حالت تک 1310 نانومتری 10 کیلومتر، 3.3 ولت/5 ولت، 0 تا 70 درجه سانتی گراد |
| GT9-L1312-10I | ماژول فرستنده گیرنده 1x9، 1.25 گیگابیت در ثانیه، SC، حالت تک 1310 نانومتری 10 کیلومتر، 3.3 ولت/5 ولت، -40 تا 85 درجه سانتی گراد |
| GT9-L1312-10IF | ماژول فرستنده گیرنده 1x9، 1.25 گیگابیت بر ثانیه، FC، حالت تک 1310 نانومتری 10 کیلومتر، 3.3 ولت/5 ولت، -40 تا 85 درجه سانتی گراد |
| GT9-L1312-10IT | ماژول فرستنده گیرنده 1x9، 1.25 گیگابیت بر ثانیه، ST، حالت تک 1310 نانومتری 10 کیلومتر، 3.3 ولت/5 ولت، -40 تا 85 درجه سانتی گراد |
| GT9-L1312-10C3 | ماژول فرستنده گیرنده 1x9، 1.25 گیگابیت بر ثانیه، SC، حالت تک 1310 نانومتری 10 کیلومتر، 3.3 ولت، 0 تا 70 درجه سانتی گراد |
| GT9-L1312-10CF3 | ماژول فرستنده گیرنده 1x9، 1.25 گیگابیت بر ثانیه، FC، حالت تک 1310 نانومتری 10 کیلومتر، 3.3 ولت، 0 تا 70 درجه سانتی گراد |
| GT9-L1312-10CT3 | ماژول فرستنده گیرنده 1x9، 1.25 گیگابیت بر ثانیه، ST، حالت تک 1310 نانومتری 10 کیلومتر، 3.3 ولت، 0 تا 70 درجه سانتی گراد |
| GT9-L1312-10I3 | ماژول فرستنده گیرنده 1x9، 1.25 گیگابیت بر ثانیه، SC، حالت تک 1310 نانومتری 10 کیلومتر، 3.3 ولت، -40 تا 85 درجه سانتی گراد |
| GT9-L1312-10IF3 | ماژول فرستنده گیرنده 1x9، 1.25 گیگابیت بر ثانیه، FC، حالت تک 1310 نانومتری 10 کیلومتر، 3.3 ولت، -40 تا 85 درجه سانتی گراد |
| GT9-L1312-10IT3 | ماژول فرستنده گیرنده 1×9، 1.25 گیگابیت بر ثانیه، ST، حالت تک 1310 نانومتری 10 کیلومتر، 3.3 ولت، -40 تا 85 درجه سانتی گراد |
| GT9-L1312-10C5 | ماژول فرستنده گیرنده 1×9، 1.25 گیگابیت بر ثانیه، SC، حالت تک 1310 نانومتری 10 کیلومتر، 5 ولت، 0 تا 70 درجه سانتی گراد |
| GT9-L1312-10CF5 | ماژول فرستنده گیرنده 1×9، 1.25 گیگابیت بر ثانیه، FC، حالت تک 1310 نانومتری 10 کیلومتر، 5 ولت، 0 تا 70 درجه سانتی گراد |
| GT9-L1312-10CT5 | ماژول فرستنده گیرنده 1×9، 1.25 گیگابیت بر ثانیه، ST، حالت تک 1310 نانومتری 10 کیلومتر، 5 ولت، 0 تا 70 درجه سانتی گراد |
| GT9-L1312-10I5 | ماژول فرستنده گیرنده 1x9، 1.25 گیگابیت بر ثانیه، SC، حالت تک 1310 نانومتری 10 کیلومتر، 5 ولت، -40 تا 85 درجه سانتی گراد |
| GT9-L1312-10IF5 | ماژول فرستنده گیرنده 1x9، 1.25 گیگابیت بر ثانیه، FC، حالت تک 1310 نانومتری 10 کیلومتر، 5 ولت، -40 تا 85 درجه سانتی گراد |
| GT9-L1312-10IT5 | ماژول فرستنده گیرنده 1×9، 1.25 گیگابیت بر ثانیه، ST، حالت تک 1310 نانومتری 10 کیلومتر، 5 ولت، -40 تا 85 درجه سانتی گراد |
