جزئیات محصول:
|
| نوع فرم: | 1x9 | حداکثر نرخ داده: | 1.25 گیگابیت بر ثانیه |
|---|---|---|---|
| حداکثر دسترسی: | 0.55 کیلومتر | طول موج مرکز: | 850 نانومتر |
| اجزای نوری: | VCSEL 850 نانومتر | رابط: | دوبلکس SC، ST، FC |
| حالت فیبر: | چند حالته | کلید واژه ها: | 1x9 1.25Gbps 850nm 550m، 1x9 فرستنده نوری، 1.25G 1x9 چند حالته |

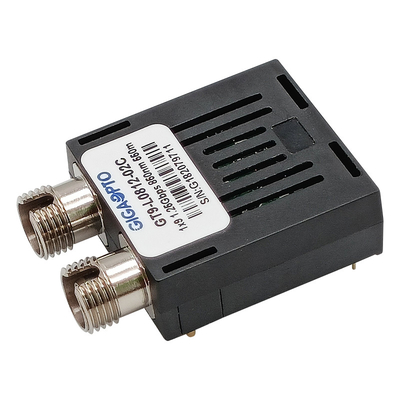

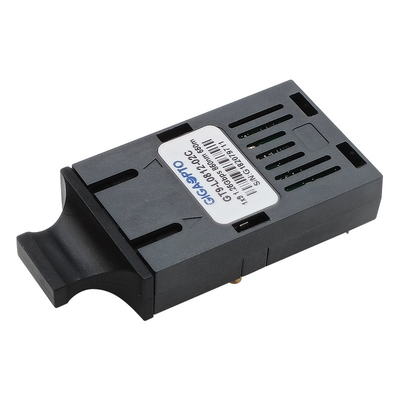

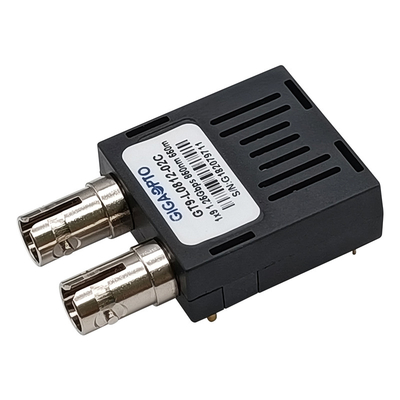

1.25 گیگابیت بر ثانیه 1x9ماژول فرستنده و گیرندهDuplex SC ST FC 850nm MMF 550m LVPECL PECL
شرح
فرستنده گیرنده چند حالته سری GT9-L0812-02x GIGAOPTO یک ماژول کم توان و کارایی بالا برای ارتباطات داده های نوری سریال دو طرفه مانند اترنت گیگابیت و کانال فیبر است.فرستنده گیرنده 1x9 حداکثر سرعت داده 1.25 گیگابیت بر ثانیه را پشتیبانی می کند که برای فیبر چند حالته طراحی شده است و در طول موج اسمی 850 نانومتر با حداکثر فاصله انتقال 550 متر کار می کند.
فرستنده گیرنده 1x9 از سه بخش تشکیل شده است: زیر مجموعه های نوری فرستنده و گیرنده، یک مجموعه فرعی الکتریکی، و محفظه بسته که دارای یک کانکتور دوبلکس SC یا ST یا FC است.
مشخصات
| بسته بندی محصول | 1x9 | حداکثرنرخ داده (Gbps) | 1.25 گیگابیت بر ثانیه |
| کانکتور نوری | دوبلکس SC,FC,ST | رسیدن | 550 متر |
| DDM/DOM | خیر | رسانه ها | فیبر چند حالته |
| طول موج مرکز | 850 نانومتر | درجه حرارت | 0 تا 70 درجه سانتی گراد (32 تا 158 درجه فارنهایت) |
| دمای لحیم کاری | <260 درجه سانتیگراد | ولتاژ منبع تغذیه | 3.3 ولت یا 5 ولت |
| نوع لیزر | VCSEL | نوع PD | پین |
| قدرت فرستنده | -9 ~ -3 dBm | حساسیت | <-18dBm |
| ER | > 9dB | اضافه بار | >-3dBm |
| پروتکل ها | IEEE802.3z، SFF-8472، ITU-T G.957 | ||
امکانات
کاربرد
ترتیب اطلاعات
| شماره قطعه | شرح |
| GT9-L0812-02C | ماژول فرستنده گیرنده 1x9، 1.25 گیگابیت بر ثانیه، SC، حالت چندگانه 850 نانومتری 550 متر، 3.3 ولت/5 ولت، 0 تا 70 درجه سانتی گراد |
| GT9-L0812-02CF | ماژول فرستنده گیرنده 1×9، 1.25 گیگابیت بر ثانیه، FC، حالت چندگانه 850 نانومتری 550 متر، 3.3 ولت/5 ولت، 0 تا 70 درجه سانتی گراد |
| GT9-L0812-02CT | ماژول فرستنده گیرنده 1x9، 1.25 گیگابیت بر ثانیه، ST، حالت چندگانه 850 نانومتری 550 متر، 3.3 ولت/5 ولت، 0 تا 70 درجه سانتی گراد |
| GT9-L0812-02I | ماژول فرستنده گیرنده 1x9، 1.25 گیگابیت در ثانیه، SC، حالت چندگانه 850 نانومتری 550 متر، 3.3 ولت/5 ولت، -40 تا 85 درجه سانتی گراد |
| GT9-L0812-02IF | ماژول فرستنده گیرنده 1x9، 1.25 گیگابیت بر ثانیه، FC، حالت چندگانه 850 نانومتری 550 متر، 3.3 ولت/5 ولت، -40 تا 85 درجه سانتی گراد |
| GT9-L0812-02IT | ماژول فرستنده گیرنده 1×9، 1.25 گیگابیت بر ثانیه، ST، حالت چندگانه 850 نانومتری 550 متر، 3.3 ولت/5 ولت، -40 تا 85 درجه سانتی گراد |
| GT9-L0812-02C3 | ماژول فرستنده گیرنده 1x9، 1.25 گیگابیت بر ثانیه، SC، حالت چندگانه 850 نانومتری 550 متر، 3.3 ولت، 0 تا 70 درجه سانتی گراد |
| GT9-L0812-02CF3 | ماژول فرستنده گیرنده 1x9، 1.25 گیگابیت بر ثانیه، FC، حالت چندگانه 850 نانومتری 550 متر، 3.3 ولت، 0 تا 70 درجه سانتی گراد |
| GT9-L0812-02CT3 | ماژول فرستنده گیرنده 1x9، 1.25 گیگابیت بر ثانیه، ST، حالت چندگانه 850 نانومتری 550 متر، 3.3 ولت، 0 تا 70 درجه سانتی گراد |
| GT9-L0812-02I3 | ماژول فرستنده گیرنده 1x9، 1.25 گیگابیت بر ثانیه، SC، حالت چندگانه 850 نانومتری 550 متر، 3.3 ولت، -40 تا 85 درجه سانتی گراد |
| GT9-L0812-02IF3 | ماژول فرستنده گیرنده 1×9، 1.25 گیگابیت بر ثانیه، FC، حالت چندگانه 850 نانومتری 550 متر، 3.3 ولت، -40 تا 85 درجه سانتی گراد |
| GT9-L0812-02IT3 | ماژول فرستنده گیرنده 1×9، 1.25 گیگابیت بر ثانیه، ST، حالت چندگانه 850 نانومتری 550 متر، 3.3 ولت، -40 تا 85 درجه سانتی گراد |
| GT9-L0812-02C5 | ماژول فرستنده گیرنده 1x9، 1.25 گیگابیت بر ثانیه، SC، حالت چندگانه 850 نانومتری 550 متر، 5 ولت، 0 تا 70 درجه سانتی گراد |
| GT9-L0812-02CF5 | ماژول فرستنده گیرنده 1x9، 1.25 گیگابیت بر ثانیه، FC، حالت چندگانه 850 نانومتری 550 متر، 5 ولت، 0 تا 70 درجه سانتی گراد |
| GT9-L0812-02CT5 | ماژول فرستنده گیرنده 1×9، 1.25 گیگابیت بر ثانیه، ST، حالت چندگانه 850 نانومتری 550 متر، 5 ولت، 0 تا 70 درجه سانتی گراد |
| GT9-L0812-02I5 | ماژول فرستنده گیرنده 1×9، 1.25 گیگابیت بر ثانیه، SC، حالت چندگانه 850 نانومتری 550 متر، 5 ولت، -40 تا 85 درجه سانتی گراد |
| GT9-L0812-02IF5 | ماژول فرستنده گیرنده 1x9، 1.25 گیگابیت بر ثانیه، FC، حالت چندگانه 850 نانومتری 550 متر، 5 ولت، -40 تا 85 درجه سانتی گراد |
| GT9-L0812-02IT5 |
ماژول فرستنده گیرنده 1×9، 1.25 گیگابیت بر ثانیه، ST، حالت چندگانه 850 نانومتری 550 متر، 5 ولت، -40 تا 85 درجه سانتی گراد |
سنجاقDتعریف
معمولآمدار کاربردی
نکته 1: ولتاژ کاری: 3.3 ولت
نکته 2: 3.3 ولت، R1=R3=R5=R7=130R، R2=R4=R6=R8=82R، R9=270R
طرح کلی بسته
ابعاد بر حسب میلی متر می باشد.همه ابعاد ± 0.1 میلی متر هستند مگر اینکه طور دیگری مشخص شده باشد.(واحد: میلی متر)
