جزئیات محصول:
|
| نوع فرم: | 1x9 | پیوند داده ای: | 155 مگابیت بر ثانیه |
|---|---|---|---|
| طول کابل: | 20 کیلومتر | طول موج مرکز: | 1310 نانومتر |
| نوع لیزر: | FP | کانکتور نوری: | دوبلکس SC، ST، FC |
| نوع کابل: | SMF | کلید واژه ها: | 1x9 155Mbps 1310nm، 1x9 20km فرستنده گیرنده نوری، 1x9 تک حالت ماژول نوری |

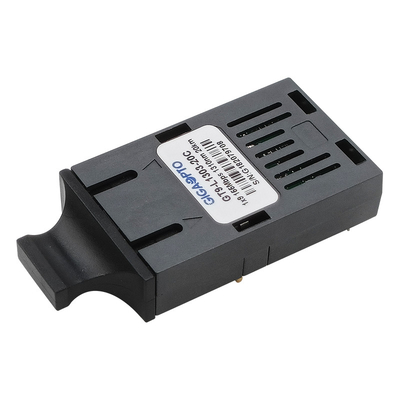

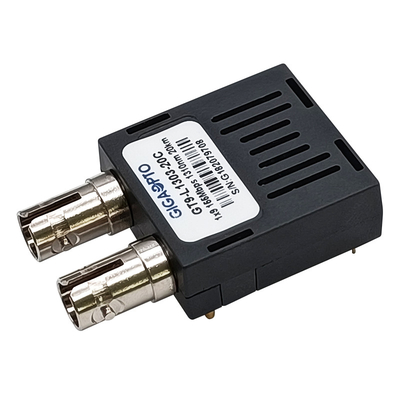

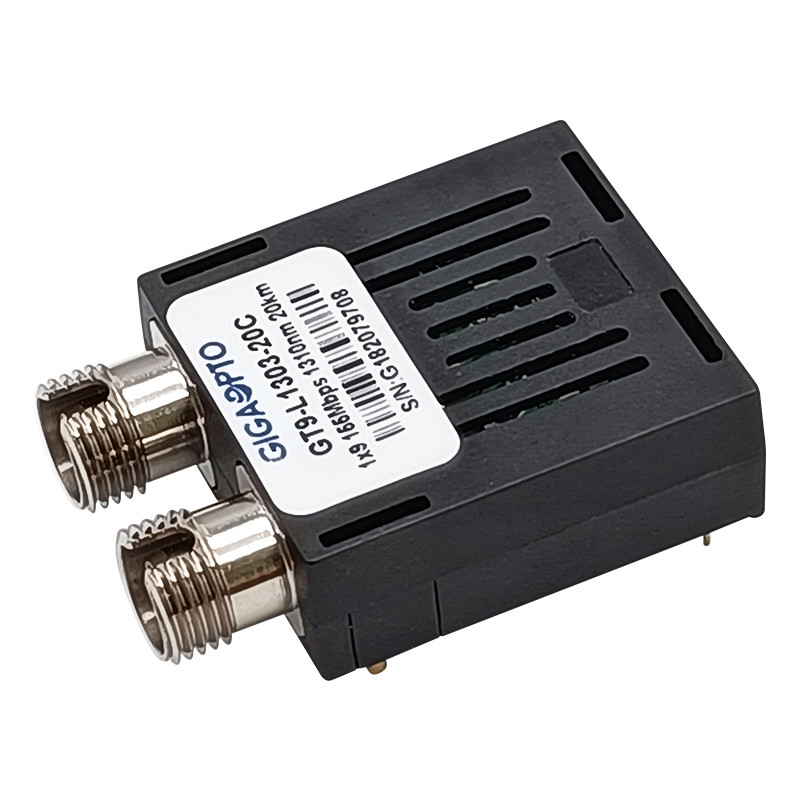

155Mbps 1310nm 1x9ماژول فرستنده و گیرندهSMF 20km Duplex SC/ST/FC LVPECL PECL
شرح
فرستنده‌های تک حالته سری GT9-L1303-20x GIGAOPTO، ماژول‌های کم قدرت و عملکرد بالا برای ارتباطات داده‌های نوری سریال دو طرفه مانند SONET OC-3 / SDH STM-1 و Fast Ethernet هستند.این ماژول فرستنده گیرنده سری 1x9 تا فاصله 20 کیلومتری از فیبر تک حالته را در طول موج اسمی 1310 نانومتر پشتیبانی می کند.
فرستنده دارای یک لیزر FP 1310 نانومتری و یک مدار درایور است که داده‌های PECL را به سیگنال نور تبدیل می‌کند، و گیرنده دارای یک فتودیود PIN InGaAs/InP است که سیگنال نور را به جریان الکتریکی تبدیل می‌کند که تقویت شده و به داده‌های سازگار با PECL بازسازی می‌شود.
این فرستنده و گیرنده تک حالته محصول لیزری کلاس 1 است که با استاندارد IEC 60825 مطابقت دارد.
مشخصات
| بسته بندی محصول | 1x9 | نرخ داده (مب/س) | 155 مگابیت بر ثانیه |
| رابط | دوبلکس SC,FC,ST | رسیدن | 20 کیلومتر |
| DDM/DOM | خیر | رسانه ها | فیبر تک حالته |
| ضمانتنامه | 3 سال | دمای عملیاتی |
تجاری 0 تا 70 درجه سانتی گراد (32 تا 158 درجه فارنهایت) |
| طول موج مرکز | 1310 نانومتر | ولتاژ منبع تغذیه | 3.3 ولت یا 5 ولت |
| دمای لحیم کاری | <260 درجه سانتیگراد | جاری | 300 میلی آمپر |
| LDتایپ کنید | FP | ردیاب عکس | پین |
| توان خروجی نوری | -15 تا -8dBm | حساسیت | <-34dBm |
| ER | > 9dB | اضافه بار | >-3dBm |
| پروتکل ها | مطابق با ITU-T G.957 | ||
امکانات
کاربرد
ترتیب اطلاعات
| شماره قطعه | شرح |
| GT9-L1303-20C | ماژول فرستنده گیرنده 1x9، 155 مگابیت در ثانیه، SC، حالت تک 1310 نانومتری 20 کیلومتر، 3.3 ولت/5 ولت، 0 تا 70 درجه سانتی گراد |
| GT9-L1303-20CF | ماژول فرستنده گیرنده 1×9، 155 مگابیت در ثانیه، FC، حالت تک 1310 نانومتری 20 کیلومتر، 3.3 ولت/5 ولت، 0 تا 70 درجه سانتی گراد |
| GT9-L1303-20CT | ماژول فرستنده گیرنده 1x9، 155 مگابیت در ثانیه، ST، حالت تک 1310 نانومتری 20 کیلومتر، 3.3 ولت/5 ولت، 0 تا 70 درجه سانتی گراد |
| GT9-L1303-20I | ماژول فرستنده گیرنده 1×9، 155 مگابیت در ثانیه، SC، حالت تک 1310 نانومتری 20 کیلومتر، 3.3 ولت/5 ولت، -40 تا 85 درجه سانتی گراد |
| GT9-L1303-20IF | ماژول فرستنده گیرنده 1x9، 155 مگابیت در ثانیه، FC، حالت تک 1310 نانومتری 20 کیلومتر، 3.3 ولت/5 ولت، -40 تا 85 درجه سانتی گراد |
| GT9-L1303-20IT | ماژول فرستنده گیرنده 1x9، 155 مگابیت در ثانیه، ST، حالت تک 1310 نانومتری 20 کیلومتر، 3.3 ولت/5 ولت، -40 تا 85 درجه سانتی گراد |
| GT9-L1303-20C3 | ماژول فرستنده گیرنده 1×9، 155 مگابیت در ثانیه، SC، حالت تک 1310 نانومتری 20 کیلومتر، 3.3 ولت، 0 تا 70 درجه سانتی گراد |
| GT9-L1303-20CF3 | ماژول فرستنده گیرنده 1x9، 155 مگابیت در ثانیه، FC، حالت تک 1310 نانومتری 20 کیلومتر، 3.3 ولت، 0 تا 70 درجه سانتی گراد |
| GT9-L1303-20CT3 | ماژول فرستنده گیرنده 1×9، 155 مگابیت در ثانیه، ST، حالت تک 1310 نانومتری 20 کیلومتر، 3.3 ولت، 0 تا 70 درجه سانتی گراد |
| GT9-L1303-20I3 | ماژول فرستنده گیرنده 1x9، 155 مگابیت در ثانیه، SC، حالت تک 1310 نانومتری 20 کیلومتر، 3.3 ولت، -40 تا 85 درجه سانتی گراد |
| GT9-L1303-20IF3 | ماژول فرستنده گیرنده 1×9، 155 مگابیت در ثانیه، FC، حالت تک 1310 نانومتری 20 کیلومتر، 3.3 ولت، -40 تا 85 درجه سانتی گراد |
| GT9-L1303-20IT3 | ماژول فرستنده گیرنده 1x9، 155 مگابیت در ثانیه، ST، حالت تک 1310 نانومتری 20 کیلومتر، 3.3 ولت، -40 تا 85 درجه سانتی گراد |
| GT9-L1303-20C5 | ماژول فرستنده گیرنده 1x9، 155 مگابیت بر ثانیه، SC، حالت تک 1310 نانومتری 20 کیلومتر، 5 ولت، 0 تا 70 درجه سانتی گراد |
| GT9-L1303-20CF5 | ماژول فرستنده گیرنده 1×9، 155 مگابیت در ثانیه، FC، حالت تک 1310 نانومتری 20 کیلومتر، 5 ولت، 0 تا 70 درجه سانتی گراد |
| GT9-L1303-20CT5 | ماژول فرستنده گیرنده 1×9، 155 مگابیت در ثانیه، ST، حالت تک 1310 نانومتری 20 کیلومتر، 5 ولت، 0 تا 70 درجه سانتی گراد |
| GT9-L1303-20I5 | ماژول فرستنده گیرنده 1×9، 155 مگابیت در ثانیه، SC، حالت تک 1310 نانومتری 20 کیلومتر، 5 ولت، -40 تا 85 درجه سانتی گراد |
| GT9-L1303-20IF5 | ماژول فرستنده گیرنده 1x9، 155 مگابیت بر ثانیه، FC، حالت تک 1310 نانومتری 20 کیلومتر، 5 ولت، -40 تا 85 درجه سانتی گراد |
| GT9-L1303-20IT5 | ماژول فرستنده گیرنده 1x9، 155 مگابیت بر ثانیه، ST، حالت تک 1310 نانومتری 20 کیلومتر، 5 ولت، -40 تا 85 درجه سانتی گراد |
تعریف پین
معمولآمدار کاربردی
نکته 1: ولتاژ کاری: 3.3 ولت یا 5 ولت
نکته 2: 3.3 ولت، R1=R3=R5=R7=130R، R2=R4=R6=R8=82R، R9=270R
نکته 3: 5V، R1=R3=R5=R7=82R، R2=R4=R6=R8=130R، R9=510R
طرح کلی بسته
ابعاد بر حسب میلی متر می باشد.همه ابعاد ± 0.1 میلی متر هستند مگر اینکه طور دیگری مشخص شده باشد.(واحد: میلی متر)
