جزئیات محصول:
|
| بسته بندی محصول: | 1x9 | پیوند داده ای: | 155 مگابیت بر ثانیه |
|---|---|---|---|
| حداکثر طول پیوند: | 2 کیلومتر | طول موج مرکز: | 850 نانومتر |
| نوع فرستنده: | VCSEL | رابط: | دوبلکس SC، ST، FC |
| نوع رسانه: | حالت چندگانه | کلید واژه ها: | 1x9 155Mbps 850nm 2km، 155M 1x9 حالت چندگانه |
| برجسته کردن: | فرستنده و گیرنده نوری 155 مگابیت بر ثانیه,فرستنده و گیرنده نوری 1x9 2 کیلومتر,فرستنده گیرنده 850 نانومتری LVPECL |
||

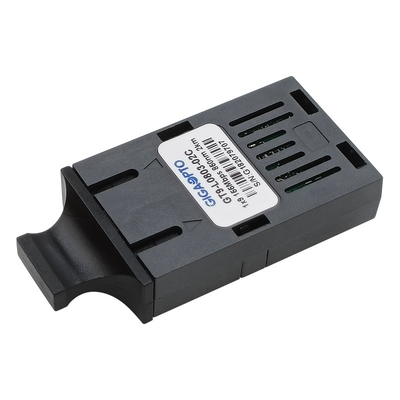

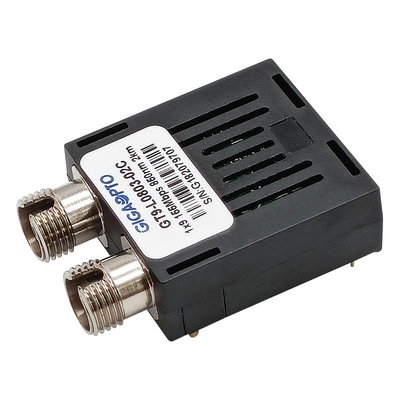

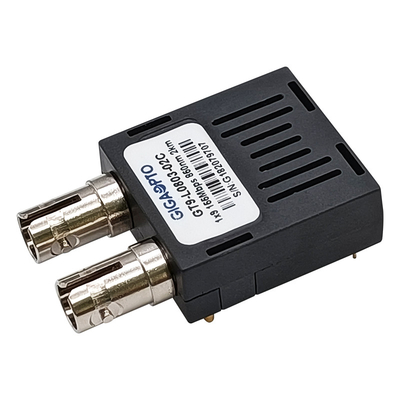

155 مگابیت بر ثانیه 1x9ماژول فرستنده و گیرنده850 نانومتر MMF 2 کیلومتر دوبلکس SC/ST/FC LVPECL/PECL
شرح
فرستنده‌های چند حالته سری GT9-L0803-02x GIGAOPTO، ماژول‌های کم قدرت و عملکرد بالا برای ارتباطات داده‌های نوری دوطرفه مانند SONET OC-3 / SDH STM-1 و Fast Ethernet هستند.این ماژول فرستنده گیرنده سری 1x9 فاصله انتقال 2 کیلومتری را روی فیبر چند حالته در طول موج اسمی 850 نانومتر فراهم می کند.این ماژول دو مدار را برای دریافت و انتقال ادغام می کند، بسته 1×9 را اتخاذ می کند، از منبع تغذیه + 3.3 ولت / + 5 ولت استفاده می کند.
بخش فرستنده از لیزر VCSEL چند چاه کوانتومی استفاده می کند و مطابق با استاندارد ایمنی بین المللی IEC-60825 یک لیزر کلاس 1 است.بخش گیرنده از یک پیش تقویت کننده آشکارساز InGaAs یکپارچه (IDP) نصب شده در یک هدر نوری و یک آی سی پس تقویت کننده محدود کننده استفاده می کند.یک رابط منطقی PECL رابط را با مدار خارجی ساده می کند.
مشخصات
| فاکتور فرم | 1x9 | سرعت | 155 مگابیت بر ثانیه |
| رابط | دوبلکس SC,FC,ST | فاصله انتقال | 2 کیلومتر |
| تشخیص دیجیتال | پشتیبانی نشده | کابلتایپ کنید | MMF |
| ضمانتنامه | 3 سال | دمای عملیاتی |
تجاری 0 تا 70 درجه سانتی گراد (32 تا 158 درجه فارنهایت) |
| طول موج | 850 نانومتر | عرضهولتاژ | 3.3 ولت یا 5.0 ولت |
| شرایط لحیم کاری | کمتر از 260 درجه سانتی گراد/10 ثانیه | عرضهجاری | 250 میلی آمپر |
| اجزای نوری | VCSEL | ردیاب عکس | پین |
| توان خروجی فرستنده | -10 ~ -3 dBm | RX Sens. | <-30dBm |
| نسبت انقراض | > 10dB | برق ورودی نوری | >-3dBm |
| پروتکل ها | ITU-T G.957 | ||
امکانات
کاربرد
ترتیب اطلاعات
| شماره قطعه | شرح |
| GT9-L0803-02C | ماژول فرستنده گیرنده 1×9، 155 مگابیت در ثانیه، SC، حالت چندگانه 850 نانومتری 2 کیلومتر، 3.3 ولت/5 ولت، 0 تا 70 درجه سانتی گراد |
| GT9-L0803-02CF | ماژول فرستنده گیرنده 1×9، 155 مگابیت در ثانیه، FC، حالت چندگانه 850 نانومتری 2 کیلومتر، 3.3 ولت/5 ولت، 0 تا 70 درجه سانتی گراد |
| GT9-L0803-02CT | ماژول فرستنده گیرنده 1x9، 155 مگابیت در ثانیه، ST، حالت چندگانه 850 نانومتری 2 کیلومتر، 3.3 ولت/5 ولت، 0 تا 70 درجه سانتی گراد |
| GT9-L0803-02I | ماژول فرستنده گیرنده 1×9، 155 مگابیت در ثانیه، SC، حالت چندگانه 850 نانومتری 2 کیلومتر، 3.3 ولت/5 ولت، -40 تا 85 درجه سانتی گراد |
| GT9-L0803-02IF | ماژول فرستنده گیرنده 1x9، 155 مگابیت در ثانیه، FC، حالت چندگانه 850 نانومتری 2 کیلومتر، 3.3 ولت/5 ولت، -40 تا 85 درجه سانتی گراد |
| GT9-L0803-02IT | ماژول فرستنده گیرنده 1x9، 155 مگابیت بر ثانیه، ST، حالت چندگانه 850 نانومتری 2 کیلومتر، 3.3 ولت/5 ولت، -40 تا 85 درجه سانتی گراد |
| GT9-L0803-02C3 | ماژول فرستنده گیرنده 1×9، 155 مگابیت بر ثانیه، SC، حالت چندگانه 850 نانومتری 2 کیلومتر، 3.3 ولت، 0 تا 70 درجه سانتی گراد |
| GT9-L0803-02CF3 | ماژول فرستنده گیرنده 1x9، 155 مگابیت بر ثانیه، FC، حالت چندگانه 850 نانومتری 2 کیلومتر، 3.3 ولت، 0 تا 70 درجه سانتی گراد |
| GT9-L0803-02CT3 | ماژول فرستنده گیرنده 1x9، 155 مگابیت بر ثانیه، ST، حالت چندگانه 850 نانومتری 2 کیلومتر، 3.3 ولت، 0 تا 70 درجه سانتی گراد |
| GT9-L0803-02I3 | ماژول فرستنده گیرنده 1×9، 155 مگابیت در ثانیه، SC، حالت چندگانه 850 نانومتری 2 کیلومتر، 3.3 ولت، -40 تا 85 درجه سانتی گراد |
| GT9-L0803-02IF3 | ماژول فرستنده گیرنده 1x9، 155 مگابیت بر ثانیه، FC، حالت چندگانه 850 نانومتری 2 کیلومتر، 3.3 ولت، -40 تا 85 درجه سانتی گراد |
| GT9-L0803-02IT3 | ماژول فرستنده گیرنده 1x9، 155 مگابیت بر ثانیه، ST، حالت چندگانه 850 نانومتری 2 کیلومتر، 3.3 ولت، -40 تا 85 درجه سانتی گراد |
| GT9-L0803-02C5 | ماژول فرستنده گیرنده 1×9، 155 مگابیت بر ثانیه، SC، حالت چندگانه 850 نانومتری 2 کیلومتر، 5 ولت، 0 تا 70 درجه سانتی گراد |
| GT9-L0803-02CF5 | ماژول فرستنده گیرنده 1x9، 155 مگابیت بر ثانیه، FC، حالت چندگانه 850 نانومتری 2 کیلومتر، 5 ولت، 0 تا 70 درجه سانتی گراد |
| GT9-L0803-02CT5 | ماژول فرستنده گیرنده 1x9، 155 مگابیت در ثانیه، ST، حالت چندگانه 850 نانومتری 2 کیلومتر، 5 ولت، 0 تا 70 درجه سانتی گراد |
| GT9-L0803-02I5 | ماژول فرستنده گیرنده 1×9، 155 مگابیت در ثانیه، SC، حالت چندگانه 850 نانومتری 2 کیلومتر، 5 ولت، -40 تا 85 درجه سانتی گراد |
| GT9-L0803-02IF5 | ماژول فرستنده گیرنده 1x9، 155 مگابیت در ثانیه، FC، حالت چندگانه 850 نانومتری 2 کیلومتر، 5 ولت، -40 تا 85 درجه سانتی گراد |
| GT9-L0803-02IT5 | ماژول فرستنده گیرنده 1x9، 155 مگابیت در ثانیه، ST، حالت چندگانه 850 نانومتری 2 کیلومتر، 5 ولت، -40 تا 85 درجه سانتیگراد |
