جزئیات محصول:
|
| بسته: | 1x9 | سرعت: | 64K تا 52Mbps |
|---|---|---|---|
| حداکثر دسترسی: | 20 کیلومتر | طول موج مرکز: | 1310 نانومتر |
| نوع فرستنده: | FP | رابط: | دوبلکس SC، ST، FC |
| حالت فیبر: | فیبر تک حالته | کلید واژه ها: | 1x9 64K~52Mbps، 1x9 1310nm 20km، 1310nm LVTTL/TTL DDM |
| برجسته کردن: | فرستنده و گیرنده نوری 1310 نانومتری,فرستنده و گیرنده نوری 1x9 LVTTL,فرستنده و گیرنده 20 کیلومتر DDM |
||

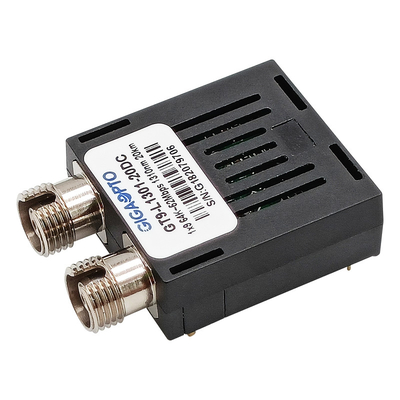

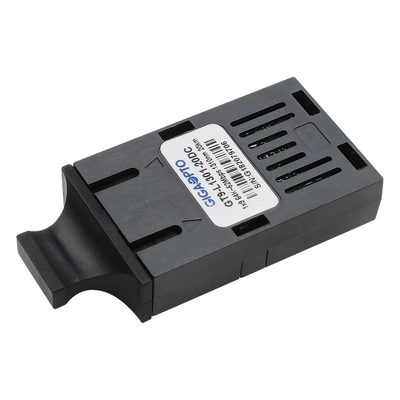

تک حالت 64k تا 52Mbps 1x9 1310nm 20km Duplex SC/ST/FC DDM I2C LVTTL/TTLماژول فرستنده و گیرنده
شرح
فرستنده های تک حالته سری GT9-L1301-20Dx GIGAOPTO، ماژول های نوری با کارایی بالا و مقرون به صرفه با رابط داده TTL هستند که برای تجهیزات SONET/SDH با سرعت داده کم 52 مگابیت بر ثانیه طراحی شده اند.این بسته استاندارد صنعتی 1×9 SIP با رابط اتصال دوبلکس SC، ST و FC است.فرستنده گیرنده 1×9 تا فاصله 20 کیلومتری را از طریق کابل فیبر تک حالته (SMF) پشتیبانی می کند.
بخش فرستنده از لیزر FP چند چاه کوانتومی استفاده می کند و طبق استاندارد ایمنی بین المللی IEC-60825 یک لیزر کلاس 1 است.بخش گیرنده از یک پیش تقویت کننده آشکارساز InGaAs یکپارچه (IDP) نصب شده در یک هدر نوری و یک آی سی پس تقویت کننده محدود کننده استفاده می کند.یک رابط منطقی TTL رابط را با مدار خارجی ساده می کند.
مشخصات
| بسته بندی محصوله | 1x9 | داده هامنتقل کردننرخ | 64 هزار تا 52 میلیون |
| کانکتور نوری | دوبلکس SC,FC,ST | فاصله | 20 کیلومتر |
| DDM | پشتیبانی | رسانه ها | SMF |
| ضمانتنامه | 3 سال | محدوده دما |
تجاری 0 تا 70 درجه سانتی گراد (32 تا 158 درجه فارنهایت) |
| طول موج مرکز | 1310 نانومتر | ولتاژ منبع تغذیه | 3.3 ولت یا 5 ولت |
| دمای ذخیره سازی | -40 تا 85 درجه سانتی گراد (40- تا 185 درجه فارنهایت) | جاری | 250 میلی آمپر |
| نوع لیزر | FP | ردیاب عکس | پین |
| توان خروجی فرستنده | -14 ~ -3 dBm | حساسیت | <-34dBm |
| نسبت انقراض | > 10 دسی بل | اضافه بار | > 0dBm |
| پروتکل ها | سازگار با RoHS | ||
امکانات
کاربرد
ترتیب اطلاعات
| شماره قطعه | شرح |
| GT9-L1301-20DC | ماژول فرستنده گیرنده 1x9، 64K تا 52M، LVTTL/TTL SC، حالت تک 1310 نانومتری 20 کیلومتر، 3.3V/5V، 0 تا 70 درجه سانتی گراد |
| GT9-L1301-20DCF | ماژول فرستنده گیرنده 1x9، 64K تا 52M، LVTTL/TTL FC، حالت تک 1310nm 20km، 3.3V/5V، 0 تا 70°C |
| GT9-L1301-20DCT | ماژول فرستنده گیرنده 1x9، 64K تا 52M، LVTTL/TTL ST، حالت تک 1310 نانومتری 20 کیلومتر، 3.3V/5V، 0 تا 70 درجه سانتی گراد |
| GT9-L1301-20DI | ماژول فرستنده گیرنده 1x9، 64K تا 52M، LVTTL/TTL SC، حالت تک 1310 نانومتری 20 کیلومتر، 3.3V/5V، -40 تا 85 درجه سانتی گراد |
| GT9-L1301-20DIF | ماژول فرستنده گیرنده 1x9، 64K تا 52M، LVTTL/TTL FC، حالت تک 1310 نانومتری 20 کیلومتر، 3.3V/5V، -40 تا 85 درجه سانتی گراد |
| GT9-L1301-20DIT | ماژول فرستنده گیرنده 1x9، 64K تا 52M، LVTTL/TTL ST، حالت تک 1310 نانومتری 20 کیلومتر، 3.3V/5V، -40 تا 85 درجه سانتی گراد |
| GT9-L1301-20DC3 | ماژول فرستنده گیرنده 1x9، 64K تا 52M، LVTTL SC، حالت تک 1310 نانومتری 20 کیلومتر، 3.3 ولت، 0 تا 70 درجه سانتی گراد |
| GT9-L1301-20DCF3 | ماژول فرستنده گیرنده 1x9، 64K تا 52M، LVTTL FC، حالت تک 1310 نانومتری 20 کیلومتر، 3.3 ولت، 0 تا 70 درجه سانتی گراد |
| GT9-L1301-20DCT3 | ماژول فرستنده گیرنده 1x9، 64K تا 52M، LVTTL ST، حالت تک 1310 نانومتری 20 کیلومتر، 3.3 ولت، 0 تا 70 درجه سانتی گراد |
| GT9-L1301-20DI3 | ماژول فرستنده گیرنده 1x9، 64K تا 52M، LVTTL SC، حالت تک 1310 نانومتری 20 کیلومتر، 3.3 ولت، -40 تا 85 درجه سانتی گراد |
| GT9-L1301-20DIF3 | ماژول فرستنده گیرنده 1×9، 64K تا 52M، LVTTL FC، حالت تک 1310 نانومتری 20 کیلومتر، 3.3 ولت، -40 تا 85 درجه سانتی گراد |
| GT9-L1301-20DIT3 | ماژول فرستنده گیرنده 1x9، 64K تا 52M، LVTTL ST، حالت تک 1310 نانومتری 20 کیلومتر، 3.3 ولت، -40 تا 85 درجه سانتی گراد |
| GT9-L1301-20DC5 | ماژول فرستنده گیرنده 1x9، 64K تا 52M، TTL SC، حالت تک 1310 نانومتری 20 کیلومتر، 5 ولت، 0 تا 70 درجه سانتی گراد |
| GT9-L1301-20DCF5 | ماژول فرستنده گیرنده 1x9، 64K تا 52M، TTL FC، حالت تک 1310 نانومتری 20 کیلومتر، 5 ولت، 0 تا 70 درجه سانتی گراد |
| GT9-L1301-20DCT5 | ماژول فرستنده گیرنده 1x9، 64K تا 52M، TTL ST، حالت تک 1310 نانومتری 20 کیلومتر، 5 ولت، 0 تا 70 درجه سانتی گراد |
| GT9-L1301-20DI5 | ماژول فرستنده گیرنده 1x9، 64K تا 52M، TTL SC، حالت تک 1310 نانومتری 20 کیلومتر، 5 ولت، -40 تا 85 درجه سانتی گراد |
| GT9-L1301-20DIF5 | ماژول فرستنده گیرنده 1x9، 64K تا 52M، TTL FC، حالت تک 1310 نانومتری 20 کیلومتر، 5 ولت، -40 تا 85 درجه سانتی گراد |
| GT9-L1301-20DIT5 | ماژول فرستنده گیرنده 1x9، 64K تا 52M، TTL ST، حالت تک 1310 نانومتری 20 کیلومتر، 5 ولت، -40 تا 85 درجه سانتی گراد |
