جزئیات محصول:
|
| نام محصول: | 1000BASE ZX DWDM SFP | نوع فرم: | SFP |
|---|---|---|---|
| پیوند داده ای: | 1000 مگابیت بر ثانیه | حداکثر دسترسی: | 80 کیلومتر (49.7 مایل) |
| طول موج: | 1528.77nm تا 1563.86nm | نوع لیزر: | DWDM DFB (خنک شده) |
| مصرف برق: | <1.5 وات | بودجه برق: | 26 دسی بل |
| کلید واژه ها: | ماژول 1.25G 1000BASE ZX DWDM، 80 کیلومتر C17-C61 SFP، 1G ZX DWDM 1000BASE |
1000BASE-DWDM1.25 گیگابیت بر ثانیه 80 کیلومترC17-C61 1528.77nm-1563.86nm100 گیگاهرتز SFP ماژول فرستنده و گیرندهSMF DOM Duplex LC
شرح

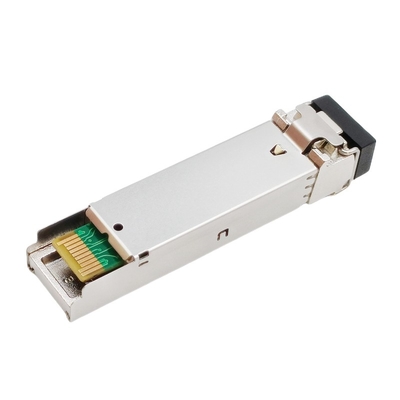

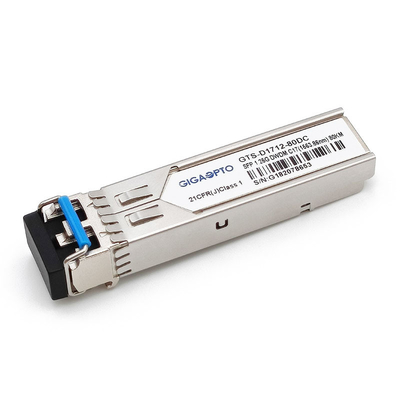

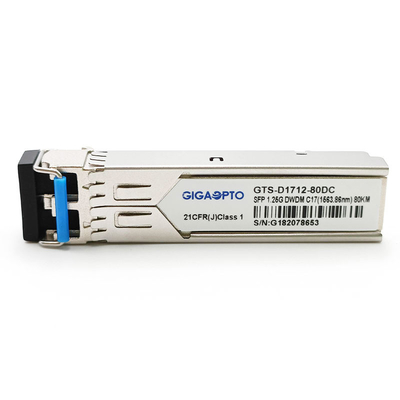

فرستنده‌های نوری سری GTS-D1712-80DC GIGAOPTO، ماژول‌های کوچک قابل اتصال (SFP) با تقسیم طول موج متراکم (SFP) برای اترنت گیگابیتی 1000BASE-ZX برای هر برنامه کانال فیبر IEEE802.3z و 1G هستند.این ماژول مخصوص شبکه های باند C DWDM طراحی شده است.سرعت داده دوگانه 1.25Gbps/1.06Gbps و فاصله انتقال 80km با فیبر تک حالته 9/125μm که در طول موج اسمی DWDM از 1528.77nm تا 1565.50nm کار می کند، پشتیبانی می کند.
فرستنده گیرنده DWDM SFP دارای کانکتور 20 پین SFP است تا قابلیت اتصال داغ را فراهم کند.بخش فرستنده از یک لیزر EML چاه کوانتومی چندگانه DWDM استفاده می کند و مطابق با استاندارد ایمنی بین المللی IEC-60825 یک لیزر کلاس 1 است.بخش گیرنده از یک فتودیود پین پر سرعت یکپارچه با یک پیش تقویت کننده ترانس امپدانس (TIA) استفاده می کند.
فرم فاکتور کاملاً سازگار با SFP قابلیت اتصال داغ، ارتقاء آسان پورت نوری و انتشار کم EMI را فراهم می کند.
مشخصات
| فاکتور فرم | Small Form Factor Pluggable | حداکثر نرخ بیت | 1.25 گیگابیت بر ثانیه |
| نوع رابط | LC دوتایی | فاصله | 80 کیلومتر (49.7 مایل) |
| DDM/DOM | آره | رسانه هاتایپ کنید | SMF |
| بودجه برق | 26 دسی بل | محیط زیست |
تجاری 0 تا 70 درجه سانتی گراد (32 تا 158 درجه فارنهایت) |
| طول موج مرکز | 1528.7~-1563.86nm | ولتاژ تغذیه | 3.3 ولت |
| مصرف برق | <1.5 وات | جریان عرضه | 450 میلی آمپر |
| نوع LD | DWDM DFB (خنک شده) | نوع PD | پین |
| توان خروجی نوری | 0~5dBm | حساسیت | < -24dBm |
| ER | > 8.2 دسی بل |
ورودی اشباع قدرت |
>-3dBm |
| پروتکل ها | IEEE802.3z، سازگار با MSA | ||
توجه: هنگامی که فرستنده و گیرنده دسترسی بلند در انتقال فاصله کوتاه استفاده می شود، لطفا با مناسب مطابقت دهید
تضعیف کننده طبق جدول
| فاصله | ≤15 کیلومتر | ≤35 کیلومتر | ≤55 کیلومتر |
| تضعیف کننده | 15 دسی بل | 10 دسی بل | 5dB |
ترتیب اطلاعات
| شماره قطعه | شرح | کانال ITU | فرکانس (THz) | طول موج (nm) | رسیدن | رابط |
| GTS-D1712-80DC | فرستنده گیرنده 1.25 گیگابیت بر ثانیه SFP DWDM | 17 | 191.7 | 1563.86 | 80 کیلومتر | ال سی دوبلکس |
| GTS-D1812-80DC | فرستنده گیرنده 1.25 گیگابیت بر ثانیه SFP DWDM | 18 | 191.8 | 1563.05 | 80 کیلومتر | ال سی دوبلکس |
| GTS-D1912-80DC | فرستنده گیرنده 1.25 گیگابیت بر ثانیه SFP DWDM | 19 | 191.9 | 1562.23 | 80 کیلومتر | ال سی دوبلکس |
| GTS-D2012-80DC | فرستنده گیرنده 1.25 گیگابیت بر ثانیه SFP DWDM | 20 | 192 | 1561.42 | 80 کیلومتر | ال سی دوبلکس |
| GTS-D2112-80DC | فرستنده گیرنده 1.25 گیگابیت بر ثانیه SFP DWDM | 21 | 192.1 | 1560.61 | 80 کیلومتر | ال سی دوبلکس |
| GTS-D2212-80DC | فرستنده گیرنده 1.25 گیگابیت بر ثانیه SFP DWDM | 22 | 192.2 | 1559.79 | 80 کیلومتر | ال سی دوبلکس |
| GTS-D2312-80DC | فرستنده گیرنده 1.25 گیگابیت بر ثانیه SFP DWDM | 23 | 192.3 | 1558.98 | 80 کیلومتر | ال سی دوبلکس |
| GTS-D2412-80DC | فرستنده گیرنده 1.25 گیگابیت بر ثانیه SFP DWDM | 24 | 192.4 | 1558.17 | 80 کیلومتر | ال سی دوبلکس |
| GTS-D2512-80DC | فرستنده گیرنده 1.25 گیگابیت بر ثانیه SFP DWDM | 25 | 192.5 | 1557.36 | 80 کیلومتر | ال سی دوبلکس |
| GTS-D2612-80DC | فرستنده گیرنده 1.25 گیگابیت بر ثانیه SFP DWDM | 26 | 192.6 | 1556.55 | 80 کیلومتر | ال سی دوبلکس |
| GTS-D2712-80DC | فرستنده گیرنده 1.25 گیگابیت بر ثانیه SFP DWDM | 27 | 192.7 | 1555.75 | 80 کیلومتر | ال سی دوبلکس |
| GTS-D2812-80DC | فرستنده گیرنده 1.25 گیگابیت بر ثانیه SFP DWDM | 28 | 192.8 | 1554.94 | 80 کیلومتر | ال سی دوبلکس |
| GTS-D2912-80DC | فرستنده گیرنده 1.25 گیگابیت بر ثانیه SFP DWDM | 29 | 192.9 | 1554.13 | 80 کیلومتر | ال سی دوبلکس |
| GTS-D3012-80DC | فرستنده گیرنده 1.25 گیگابیت بر ثانیه SFP DWDM | 30 | 193 | 1553.33 | 80 کیلومتر | ال سی دوبلکس |
| GTS-D3112-80DC | فرستنده گیرنده 1.25 گیگابیت بر ثانیه SFP DWDM | 31 | 193.1 | 1552.52 | 80 کیلومتر | ال سی دوبلکس |
| GTS-D3212-80DC | فرستنده گیرنده 1.25 گیگابیت بر ثانیه SFP DWDM | 32 | 193.2 | 1551.72 | 80 کیلومتر | ال سی دوبلکس |
| GTS-D3312-80DC | فرستنده گیرنده 1.25 گیگابیت بر ثانیه SFP DWDM | 33 | 193.3 | 1550.92 | 80 کیلومتر | ال سی دوبلکس |
| GTS-D3412-80DC | فرستنده گیرنده 1.25 گیگابیت بر ثانیه SFP DWDM | 34 | 193.4 | 1550.12 | 80 کیلومتر | ال سی دوبلکس |
| GTS-D3512-80DC | فرستنده گیرنده 1.25 گیگابیت بر ثانیه SFP DWDM | 35 | 193.5 | 1549.32 | 80 کیلومتر | ال سی دوبلکس |
| GTS-D3612-80DC | فرستنده گیرنده 1.25 گیگابیت بر ثانیه SFP DWDM | 36 | 193.6 | 1548.51 | 80 کیلومتر | ال سی دوبلکس |
| GTS-D3712-80DC | فرستنده گیرنده 1.25 گیگابیت بر ثانیه SFP DWDM | 37 | 193.7 | 1547.72 | 80 کیلومتر | ال سی دوبلکس |
| GTS-D3812-80DC | فرستنده گیرنده 1.25 گیگابیت بر ثانیه SFP DWDM | 38 | 193.8 | 1546.92 | 80 کیلومتر | ال سی دوبلکس |
| GTS-D3912-80DC | فرستنده گیرنده 1.25 گیگابیت بر ثانیه SFP DWDM | 39 | 193.9 | 1546.12 | 80 کیلومتر | ال سی دوبلکس |
| GTS-D4012-80DC | فرستنده گیرنده 1.25 گیگابیت بر ثانیه SFP DWDM | 40 | 194 | 1545.32 | 80 کیلومتر | ال سی دوبلکس |
| GTS-D4112-80DC | فرستنده گیرنده 1.25 گیگابیت بر ثانیه SFP DWDM | 41 | 194.1 | 1544.53 | 80 کیلومتر | ال سی دوبلکس |
| GTS-D4212-80DC | فرستنده گیرنده 1.25 گیگابیت بر ثانیه SFP DWDM | 42 | 194.2 | 1543.73 | 80 کیلومتر | ال سی دوبلکس |
| GTS-D4312-80DC | فرستنده گیرنده 1.25 گیگابیت بر ثانیه SFP DWDM | 43 | 194.3 | 1542.94 | 80 کیلومتر | ال سی دوبلکس |
| GTS-D4412-80DC | فرستنده گیرنده 1.25 گیگابیت بر ثانیه SFP DWDM | 44 | 194.4 | 1542.14 | 80 کیلومتر | ال سی دوبلکس |
| GTS-D4512-80DC | فرستنده گیرنده 1.25 گیگابیت بر ثانیه SFP DWDM | 45 | 194.5 | 1541.35 | 80 کیلومتر | ال سی دوبلکس |
| GTS-D4612-80DC | فرستنده گیرنده 1.25 گیگابیت بر ثانیه SFP DWDM | 46 | 194.6 | 1540.56 | 80 کیلومتر | ال سی دوبلکس |
| GTS-D4712-80DC | فرستنده گیرنده 1.25 گیگابیت بر ثانیه SFP DWDM | 47 | 194.7 | 1539.77 | 80 کیلومتر | ال سی دوبلکس |
| GTS-D4812-80DC | فرستنده گیرنده 1.25 گیگابیت بر ثانیه SFP DWDM | 48 | 194.8 | 1538.98 | 80 کیلومتر | ال سی دوبلکس |
| GTS-D4912-80DC | فرستنده گیرنده 1.25 گیگابیت بر ثانیه SFP DWDM | 49 | 194.9 | 1538.19 | 80 کیلومتر | ال سی دوبلکس |
| GTS-D5012-80DC | فرستنده گیرنده 1.25 گیگابیت بر ثانیه SFP DWDM | 50 | 195 | 1537.4 | 80 کیلومتر | ال سی دوبلکس |
| GTS-D5112-80DC | فرستنده گیرنده 1.25 گیگابیت بر ثانیه SFP DWDM | 51 | 195.1 | 1536.61 | 80 کیلومتر | ال سی دوبلکس |
| GTS-D5212-80DC | فرستنده گیرنده 1.25 گیگابیت بر ثانیه SFP DWDM | 52 | 195.2 | 1535.82 | 80 کیلومتر | ال سی دوبلکس |
| GTS-D5312-80DC | فرستنده گیرنده 1.25 گیگابیت بر ثانیه SFP DWDM | 53 | 195.3 | 1535.04 | 80 کیلومتر | ال سی دوبلکس |
| GTS-D5412-80DC | فرستنده گیرنده 1.25 گیگابیت بر ثانیه SFP DWDM | 54 | 195.4 | 1534.25 | 80 کیلومتر | ال سی دوبلکس |
| GTS-D5512-80DC | فرستنده گیرنده 1.25 گیگابیت بر ثانیه SFP DWDM | 55 | 195.5 | 1533.47 | 80 کیلومتر | ال سی دوبلکس |
| GTS-D5612-80DC | فرستنده گیرنده 1.25 گیگابیت بر ثانیه SFP DWDM | 56 | 195.6 | 1532.68 | 80 کیلومتر | ال سی دوبلکس |
| GTS-D5712-80DC | فرستنده گیرنده 1.25 گیگابیت بر ثانیه SFP DWDM | 57 | 195.7 | 1531.9 | 80 کیلومتر | ال سی دوبلکس |
| GTS-D5812-80DC | فرستنده گیرنده 1.25 گیگابیت بر ثانیه SFP DWDM | 58 | 195.8 | 1531.12 | 80 کیلومتر | ال سی دوبلکس |
| GTS-D5912-80DC | فرستنده گیرنده 1.25 گیگابیت بر ثانیه SFP DWDM | 59 | 195.9 | 1530.33 | 80 کیلومتر | ال سی دوبلکس |
| GTS-D6012-80DC | فرستنده گیرنده 1.25 گیگابیت بر ثانیه SFP DWDM | 60 | 196 | 1529.55 | 80 کیلومتر | ال سی دوبلکس |
| GTS-D6112-80DC | فرستنده گیرنده 1.25 گیگابیت بر ثانیه SFP DWDM | 61 | 196.1 | 1528.77 | 80 کیلومتر | ال سی دوبلکس |
امکانات
کاربرد
سازگاری
فرستنده های نوری Gigaopto 100% با بسیاری از برندهای معروف سوئیچ سازگار هستند و به دستگاه های OEM آسیبی وارد نمی کنند.به منظور اطمینان از کیفیت و سازگاری محصولات ما، هر محصول قبل از تحویل به مشتریان به دقت بر روی تجهیزات مربوطه آزمایش می شود.
برای این سازگاری (1.25G SFP DWDM 80km)، لطفاً به جدول مکاتبات P/N (به عنوان مثال C17/1563.86nm) مراجعه کنید.اگر نام تجاری و شماره قطعه مورد نظر شما در زیر ذکر نشده است، لطفاً به ما اطلاع دهید و ما خوشحال خواهیم شد که جزئیات بیشتری را در اختیار شما قرار دهیم.
| نام تجاری / شماره قطعه سازگار مربوطه | |||
| نام تجاری | P/N | نام تجاری | P/N |
| GIGAOPTO | GTS-D1712-80DC | سیسکو | DWDM-SFP-6386-80 |
| HPE | DWDM-SFP1G-63.86-80 | درخت عرعر | SFP-1G-DW17 |
| برواد | 1G-SFP-ZRD-1563.86 | هواوی | DWDM-SFP1G-63.86-80 |
| مفرط | C17 DWDM-SFP1G-63.86 | H3C | DWDM-SFP1G-63.86-80 |
