جزئیات محصول:
|
| فاکتور فرم: | SFP DWDM | نرخ داده: | 1000BASE |
|---|---|---|---|
| حداکثر دسترسی: | 40 کیلومتر (24.9 مایل) | طول موج: | 1563.86nm ~ 1528.77nm |
| نوع فرستنده: | DFB DWDM | قدرت بودجه: | 24 دسی بل |
| ضمانتنامه: | 3 سال | ||
| برجسته: | گیرنده نوری 1.25G DWDM 40 کیلومتری C17-C61 SFP، ماژول نوری 40 کیلومتری DWDM 1000BASE SFP C17-C61 | ||

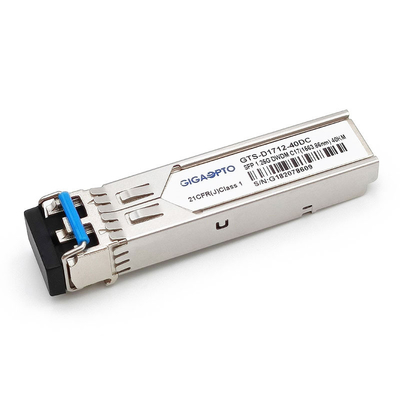

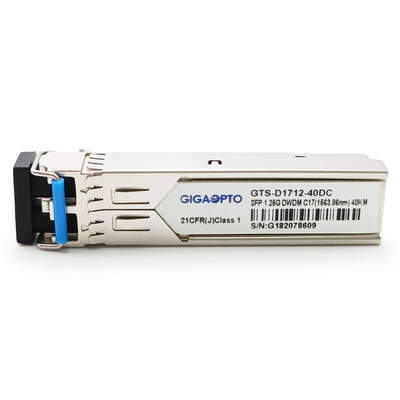

1000BASE-DWDM1.25 گیگابیت بر ثانیه100 گیگاهرتزC17-C6140 کیلومتر SFP ماژول فرستنده و گیرنده(1563.86~1528.77)nm SMF DOM Duplex LC
شرح
فرستنده‌های تک حالته سری GTS-D1712-40DC GIGAOPTO، ماژول‌های کوچک قابل اتصال برای ارتباطات داده‌های نوری دوطرفه هستند.این ماژول برای فیبر تک حالت طراحی شده است و در طول موج اسمی DWDM از 1528.77 نانومتر تا 1565.50 نانومتر همانطور که توسط ITU-T مشخص شده است، کار می کند.این برای استقرار در تجهیزات شبکه DWDM در شبکه های اصلی و دسترسی شهری طراحی شده است.
فرستنده گیرنده از دو بخش تشکیل شده است: بخش فرستنده دارای یک لیزر DWDM DFB خنک شده است و بخش گیرنده از یک دیود نوری PIN یکپارچه با یک TIA تشکیل شده است.داده‌های ماژول تا 40 کیلومتر در فیبر تک حالته 9/125m به یکدیگر متصل می‌شوند.
فرستنده‌ها با قرارداد چند منبع SFP و عملکردهای تشخیص دیجیتال SFF-8472 سازگار هستند.
مشخصات
| نوع فرم | SFP | حداکثرنرخ داده (Gbps) | 1.25 گیگابیت بر ثانیه |
| رابط | کانکتور LC دوگانه | حداکثر فاصله کابل | 40 کیلومتر (24.9 مایل) |
| تشخیص | آره | نوع فیبر | فیبر تک حالته |
| بودجه برق | 24 دسی بل | تجاریدرجه حرارت | 0 تا 70 درجه سانتی گراد (32 تا 158 درجه فارنهایت) |
| سنتدوبارهطول موج | 1563.86 ~ 1528.77 نانومتر | ولتاژ منبع تغذیه | 3.3 ولت |
| مصرف برق | 1W | جریان عرضه | 300 میلی آمپر |
| اجزای نوری | DFB DWDM | نوع گیرنده | پین |
| قدرت نوری TX | 0~5dBm | حساسیت RX | < -24dBm |
| نسبت انقراض | > 9dB | اضافه بار RX | >-8dBm |
| پروتکل ها | IEEE802.3z، سازگار با MSA | ||
توجه: هنگامی که فرستنده و گیرنده دسترسی بلند در انتقال فاصله کوتاه استفاده می شود، لطفا با مناسب مطابقت دهید
تضعیف کننده طبق جدول
| فاصله | ≤20 کیلومتر | ≤30 کیلومتر | ≤40 کیلومتر |
| تضعیف کننده | 15 دسی بل | 10 دسی بل | 7 دسی بل |
ترتیب اطلاعات
| شماره قطعه | شرح | کانال ITU | فرکانس (THz) | طول موج (nm) | رسیدن (کیلومتر) | رابط |
| GTS-D1712-40DC | فرستنده گیرنده 1.25 گیگابیت بر ثانیه SFP DWDM | 17 | 191.7 | 1563.86 | 40 کیلومتر | ال سی دوبلکس |
| GTS-D1812-40DC | فرستنده گیرنده 1.25 گیگابیت بر ثانیه SFP DWDM | 18 | 191.8 | 1563.05 | 40 کیلومتر | ال سی دوبلکس |
| GTS-D1912-40DC | فرستنده گیرنده 1.25 گیگابیت بر ثانیه SFP DWDM | 19 | 191.9 | 1562.23 | 40 کیلومتر | ال سی دوبلکس |
| GTS-D2012-40DC | فرستنده گیرنده 1.25 گیگابیت بر ثانیه SFP DWDM | 20 | 192 | 1561.42 | 40 کیلومتر | ال سی دوبلکس |
| GTS-D2112-40DC | فرستنده گیرنده 1.25 گیگابیت بر ثانیه SFP DWDM | 21 | 192.1 | 1560.61 | 40 کیلومتر | ال سی دوبلکس |
| GTS-D2212-40DC | فرستنده گیرنده 1.25 گیگابیت بر ثانیه SFP DWDM | 22 | 192.2 | 1559.79 | 40 کیلومتر | ال سی دوبلکس |
| GTS-D2312-40DC | فرستنده گیرنده 1.25 گیگابیت بر ثانیه SFP DWDM | 23 | 192.3 | 1558.98 | 40 کیلومتر | ال سی دوبلکس |
| GTS-D2412-40DC | فرستنده گیرنده 1.25 گیگابیت بر ثانیه SFP DWDM | 24 | 192.4 | 1558.17 | 40 کیلومتر | ال سی دوبلکس |
| GTS-D2512-40DC | فرستنده گیرنده 1.25 گیگابیت بر ثانیه SFP DWDM | 25 | 192.5 | 1557.36 | 40 کیلومتر | ال سی دوبلکس |
| GTS-D2612-40DC | فرستنده گیرنده 1.25 گیگابیت بر ثانیه SFP DWDM | 26 | 192.6 | 1556.55 | 40 کیلومتر | ال سی دوبلکس |
| GTS-D2712-40DC | فرستنده گیرنده 1.25 گیگابیت بر ثانیه SFP DWDM | 27 | 192.7 | 1555.75 | 40 کیلومتر | ال سی دوبلکس |
| GTS-D2812-40DC | فرستنده گیرنده 1.25 گیگابیت بر ثانیه SFP DWDM | 28 | 192.8 | 1554.94 | 40 کیلومتر | ال سی دوبلکس |
| GTS-D2912-40DC | فرستنده گیرنده 1.25 گیگابیت بر ثانیه SFP DWDM | 29 | 192.9 | 1554.13 | 40 کیلومتر | ال سی دوبلکس |
| GTS-D3012-40DC | فرستنده گیرنده 1.25 گیگابیت بر ثانیه SFP DWDM | 30 | 193 | 1553.33 | 40 کیلومتر | ال سی دوبلکس |
| GTS-D3112-40DC | فرستنده گیرنده 1.25 گیگابیت بر ثانیه SFP DWDM | 31 | 193.1 | 1552.52 | 40 کیلومتر | ال سی دوبلکس |
| GTS-D3212-40DC | فرستنده گیرنده 1.25 گیگابیت بر ثانیه SFP DWDM | 32 | 193.2 | 1551.72 | 40 کیلومتر | ال سی دوبلکس |
| GTS-D3312-40DC | فرستنده گیرنده 1.25 گیگابیت بر ثانیه SFP DWDM | 33 | 193.3 | 1550.92 | 40 کیلومتر | ال سی دوبلکس |
| GTS-D3412-40DC | فرستنده گیرنده 1.25 گیگابیت بر ثانیه SFP DWDM | 34 | 193.4 | 1550.12 | 40 کیلومتر | ال سی دوبلکس |
| GTS-D3512-40DC | فرستنده گیرنده 1.25 گیگابیت بر ثانیه SFP DWDM | 35 | 193.5 | 1549.32 | 40 کیلومتر | ال سی دوبلکس |
| GTS-D3612-40DC | فرستنده گیرنده 1.25 گیگابیت بر ثانیه SFP DWDM | 36 | 193.6 | 1548.51 | 40 کیلومتر | ال سی دوبلکس |
| GTS-D3712-40DC | فرستنده گیرنده 1.25 گیگابیت بر ثانیه SFP DWDM | 37 | 193.7 | 1547.72 | 40 کیلومتر | ال سی دوبلکس |
| GTS-D3812-40DC | فرستنده گیرنده 1.25 گیگابیت بر ثانیه SFP DWDM | 38 | 193.8 | 1546.92 | 40 کیلومتر | ال سی دوبلکس |
| GTS-D3912-40DC | فرستنده گیرنده 1.25 گیگابیت بر ثانیه SFP DWDM | 39 | 193.9 | 1546.12 | 40 کیلومتر | ال سی دوبلکس |
| GTS-D4012-40DC | فرستنده گیرنده 1.25 گیگابیت بر ثانیه SFP DWDM | 40 | 194 | 1545.32 | 40 کیلومتر | ال سی دوبلکس |
| GTS-D4112-40DC | فرستنده گیرنده 1.25 گیگابیت بر ثانیه SFP DWDM | 41 | 194.1 | 1544.53 | 40 کیلومتر | ال سی دوبلکس |
| GTS-D4212-40DC | فرستنده گیرنده 1.25 گیگابیت بر ثانیه SFP DWDM | 42 | 194.2 | 1543.73 | 40 کیلومتر | ال سی دوبلکس |
| GTS-D4312-40DC | فرستنده گیرنده 1.25 گیگابیت بر ثانیه SFP DWDM | 43 | 194.3 | 1542.94 | 40 کیلومتر | ال سی دوبلکس |
| GTS-D4412-40DC | فرستنده گیرنده 1.25 گیگابیت بر ثانیه SFP DWDM | 44 | 194.4 | 1542.14 | 40 کیلومتر | ال سی دوبلکس |
| GTS-D4512-40DC | فرستنده گیرنده 1.25 گیگابیت بر ثانیه SFP DWDM | 45 | 194.5 | 1541.35 | 40 کیلومتر | ال سی دوبلکس |
| GTS-D4612-40DC | فرستنده گیرنده 1.25 گیگابیت بر ثانیه SFP DWDM | 46 | 194.6 | 1540.56 | 40 کیلومتر | ال سی دوبلکس |
| GTS-D4712-40DC | فرستنده گیرنده 1.25 گیگابیت بر ثانیه SFP DWDM | 47 | 194.7 | 1539.77 | 40 کیلومتر | ال سی دوبلکس |
| GTS-D4812-40DC | فرستنده گیرنده 1.25 گیگابیت بر ثانیه SFP DWDM | 48 | 194.8 | 1538.98 | 40 کیلومتر | ال سی دوبلکس |
| GTS-D4912-40DC | فرستنده گیرنده 1.25 گیگابیت بر ثانیه SFP DWDM | 49 | 194.9 | 1538.19 | 40 کیلومتر | ال سی دوبلکس |
| GTS-D5012-40DC | فرستنده گیرنده 1.25 گیگابیت بر ثانیه SFP DWDM | 50 | 195 | 1537.4 | 40 کیلومتر | ال سی دوبلکس |
| GTS-D5112-40DC | فرستنده گیرنده 1.25 گیگابیت بر ثانیه SFP DWDM | 51 | 195.1 | 1536.61 | 40 کیلومتر | ال سی دوبلکس |
| GTS-D5212-40DC | فرستنده گیرنده 1.25 گیگابیت بر ثانیه SFP DWDM | 52 | 195.2 | 1535.82 | 40 کیلومتر | ال سی دوبلکس |
| GTS-D5312-40DC | فرستنده گیرنده 1.25 گیگابیت بر ثانیه SFP DWDM | 53 | 195.3 | 1535.04 | 40 کیلومتر | ال سی دوبلکس |
| GTS-D5412-40DC | فرستنده گیرنده 1.25 گیگابیت بر ثانیه SFP DWDM | 54 | 195.4 | 1534.25 | 40 کیلومتر | ال سی دوبلکس |
| GTS-D5512-40DC | فرستنده گیرنده 1.25 گیگابیت بر ثانیه SFP DWDM | 55 | 195.5 | 1533.47 | 40 کیلومتر | ال سی دوبلکس |
| GTS-D5612-40DC | فرستنده گیرنده 1.25 گیگابیت بر ثانیه SFP DWDM | 56 | 195.6 | 1532.68 | 40 کیلومتر | ال سی دوبلکس |
| GTS-D5712-40DC | فرستنده گیرنده 1.25 گیگابیت بر ثانیه SFP DWDM | 57 | 195.7 | 1531.9 | 40 کیلومتر | ال سی دوبلکس |
| GTS-D5812-40DC | فرستنده گیرنده 1.25 گیگابیت بر ثانیه SFP DWDM | 58 | 195.8 | 1531.12 | 40 کیلومتر | ال سی دوبلکس |
| GTS-D5912-40DC | فرستنده گیرنده 1.25 گیگابیت بر ثانیه SFP DWDM | 59 | 195.9 | 1530.33 | 40 کیلومتر | ال سی دوبلکس |
| GTS-D6012-40DC | فرستنده گیرنده 1.25 گیگابیت بر ثانیه SFP DWDM | 60 | 196 | 1529.55 | 40 کیلومتر | ال سی دوبلکس |
| GTS-D6112-40DC | فرستنده گیرنده 1.25 گیگابیت بر ثانیه SFP DWDM | 61 | 196.1 | 1528.77 | 40 کیلومتر | ال سی دوبلکس |
امکانات
تجاری: 0 تا 70 درجه سانتی گراد (32 تا 158 درجه فارنهایت)
صنعتی: -40 تا 85 درجه سانتیگراد (40- تا 185 درجه فارنهایت)
کاربرد
سازگاری
همه فرستنده‌ها و گیرنده‌های Gigaopto مبتنی بر استانداردها و مطابق با MSA (توافقنامه چند منبعی) هستند و برای اطمینان از بالاترین سطح کارایی، به‌شدت در امکانات خود تست و کدگذاری شده‌اند.ما 100٪ آزمایش برنامه را تحت شرایط استفاده نهایی انجام می دهیم.
برای این (1.25G SFP DWDM 40km)، لطفاً به جدول مکاتبات P/N (به عنوان مثال C17/1563.86nm) مراجعه کنید.برای سازگاری بیشتر محصول، لطفاً برای ما پیام ارسال کنید.
| نام تجاری / شماره قطعه سازگار مربوطه | |||
| نام تجاری | P/N | نام تجاری | P/N |
| GIGAOPTO | GTS-D1712-40DC | سیسکو | DWDM-SFP-6386-40 |
| HPE | DWDM-SFP1G-63.86-40 | درخت عرعر | SFP-1G-DW17 |
| برواد | 1G-SFP-ZRD-1563.86 | هواوی | DWDM-SFP1G-63.86-40 |
| مفرط | DWDM-SFP1G-63.86 | H3C | DWDM-SFP1G-63.86-40 |
