جزئیات محصول:
|
| نام محصول: | SFP28 25G ER | نرخ داده: | 25 گیگابیت بر ثانیه |
|---|---|---|---|
| طول موج: | 1310 نانومتر | رابط: | ال سی دوبلکس |
| رسیدن: | 40 کیلومتر | ضمانتنامه: | 3 سال |
| کلید واژه ها: | 25GBASE-ER 40 کیلومتر، فرستنده و گیرنده فیبر نوری گیگابیتی | ||
| برجسته کردن: | فرستنده و گیرنده نوری 25GBASE ER SFP28,فرستنده و گیرنده نوری 40 کیلومتر SFP28,فرستنده و گیرنده نوری SFP28 40 کیلومتر |
||

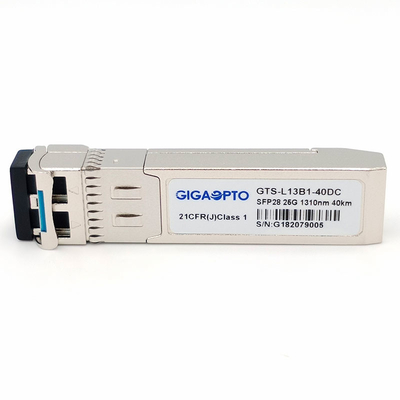

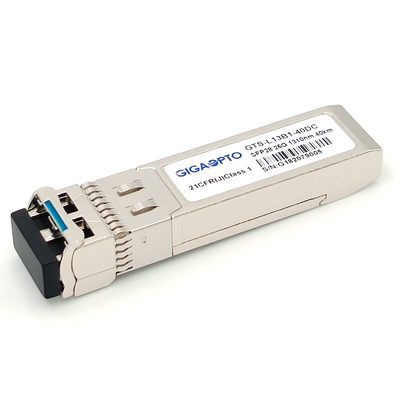

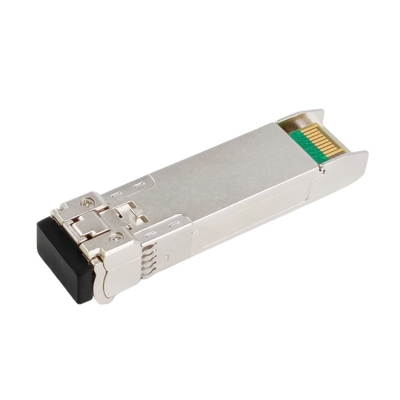

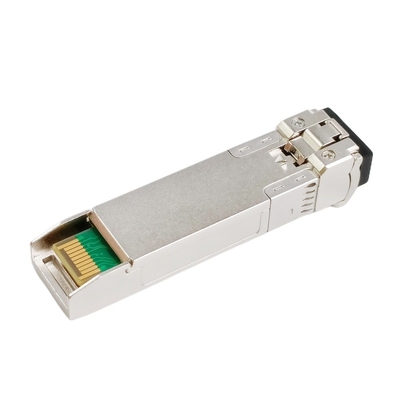

40 کیلومتر حالت تک SFP28 25GERماژول فرستنده گیرنده فیبر اترنت 1310 نانومتری EML + APDدوبلکس LC DOM
شرح
فرستنده گیرنده GTS-L13B1-40DC Gigaopto توان عملیاتی 25GBase-ER را تا فاصله 40 کیلومتری برای ارتباطات داده نوری مانند اترنت 25G و CPRI Option 10 فراهم می کند. این فرستنده با کانکتور 20 پین SFP+ امکان اتصال داغ را فراهم می کند.
این ماژول 25G SFP28 ER برای فیبر تک حالته طراحی شده است و در طول موج اسمی 1310 نانومتر کار می کند.بخش فرستنده از یک لیزر 1310 نانومتری چاه کوانتومی چندگانه DFB استفاده می کند و مطابق با استاندارد ایمنی بین المللی IEC-60825 یک لیزر کلاس 1 است.بخش گیرنده از یک پیش تقویت کننده آشکارساز InGaAs یکپارچه (IDP) نصب شده در یک هدر نوری و یک آی سی بازیابی ساعت انتخاب نرخ (CDR) استفاده می کند.
سازگار با SFF-8431، SFF-8432، از پروتکل بی سیم (CPRI/eCPRI)، اترنت 25G و پروتکل کانال فیبر 25G پشتیبانی می کند.دارای ساعت داخلی و بازیابی اطلاعات (CDR) است.عملکردهای تشخیص دیجیتال از طریق I2C در دسترس هستند، همانطور که در SFF-8472 و SFF-8402 مشخص شده است.
مشخصات
| فاکتور فرم | SFP28 | حداکثر نرخ داده | 25.78 گیگابیت بر ثانیه |
| طول موج | 1310 نانومتر | حداکثر رسیدن | 40 کیلومتر |
| رابط | ال سی دوبلکس | نوع کابل | SMF |
| نوع فرستنده | EML 1310 نانومتر | نوع گیرنده | APD |
| TX Power | 0~6dBm | حساسیت گیرنده | <-19dBm |
| بودجه قدرت | 19 دسی بل | اضافه بار گیرنده | >-4dBm |
| مصرف برق | ≤1.5W | نسبت انقراض | > 4dB |
| تشخیص | پشتیبانی | عملکرد FEC | پشتیبانی نشده |
| CDR | CDR داخلی TX & RX | محدوده دما | 0 تا 70 درجه سانتی گراد (32 تا 158 درجه فارنهایت) |
| OEM/ODM | پشتیبانی | ضمانتنامه | 3 سال |
| کاربرد | 25G اترنت، 25G CRPI | ||
| انطباق | IEC/EN 61000-4-2، IEC-60825، FDA 21CFR 1040.10 و 1040.11، RoHS | ||
امکانات
کاربرد
ویژگی های نوری و الکتریکی
| پارامتر | نماد | حداقل | معمول | حداکثر | واحد | توجه داشته باشید |
| فرستنده | ||||||
| طول موج مرکز | λc | 1295 | 1310 | نانومتر | ||
| میانگین قدرت راه اندازی | پO | 0 | +6.0 | dBm | ||
| متوسط قدرت راه اندازی (لیزر خاموش) | پخاموش | - | - | -30 | dBm | |
| پهنای باند طیف (-20dB) | DL | - | - | 1 | نانومتر | |
| نسبت سرکوب حالت جانبی | SMSR | 30 | - | - | دسی بل | |
| فرستنده و جریمه پراکندگی | TDP | 1 | دسی بل | |||
| نسبت انقراض | ER | 6 | - | دسی بل | ||
| ماسک چشم خروجی | مطابق با IEEE 802.3cc | 2 | ||||
| گیرنده | ||||||
| طول موج نوری ورودی | λکه در | 1272.55 | - | 1310.19 | نانومتر | |
| حساسیت گیرنده-AVG | PSens | -19 | dBm | 1 | ||
| حساسیت گیرنده-OMA | PSens-OMA | -18.2 | dBm | 1 | ||
| توان اشباع ورودی (اضافه بار) | پSAT | -4 | - | - | dBm | 1 |
| بازتاب گیرنده | -26 | دسی بل | ||||
| ادعای فقدان سیگنال | پآ | -30 | - | - | dBm | |
| عدم تایید سیگنال از دست دادن | پD | - | - | -20 | dBm | |
| LOS - هیسترزیس | پهیس | 0.5 | دسی بل | |||
توجه داشته باشید:
1. BER≤5x10-5
ویژگی های رابط الکتریکی با سرعت بالا
| پارامتر | نماد | حداقل | معمول | حداکثر | واحد | یادداشت |
| فرستنده | ||||||
| نوسان ورودی دیفرانسیل | وین (pp) | 190 | 700 | mV | ||
|
افت بازگشتی ورودی دیفرانسیل (حداقل) |
RLd (f) |
9.5-0.37f، 0.01≤f<8 |
دسی بل |
|||
| 4.75-7.4log10 (f/14)، 8 ≤f<19 | ||||||
|
افت برگشتی ورودی دیفرانسیل به حالت مشترک (حداقل) |
RLdc (f) |
22-20 (f/25.78)، 0.01≤f<12.89 |
دسی بل |
|||
| 15-6 (f/25.78)، 12.89≤f<19 | ||||||
| عدم تطابق خاتمه دیفرانسیل | تیمتر | - | - | 10 | % | |
| عرض چشم | Ew | - | - | 0.46 | UI | |
| جیتر سینوسی Pk-Pk کاربردی | پpj | بر اساس IEEE 802.3bm | ||||
| ارتفاع چشم | Eساعت | - | 95 | - | mV | |
| ولتاژ حالت مشترک DC | دی سیv | -350 | - | 2850 | mV | |
| گیرنده | ||||||
| نوسان خروجی داده دیفرانسیل | Vout (pp) | 300 | - | 850 | mV | |
| عرض چشم | Ew | 0.57 | - | - | UI | |
| بسته شدن چشم عمودی | Vec | - | - | 5.5 | دسی بل | |
|
افت بازده خروجی دیفرانسیل (حداقل) |
RLd(f) |
9.5-0.37f، 0.01≤f<8 |
دسی بل |
|||
| 4.75-7.4log10 (f/14)، 8 ≤f<19 | ||||||
|
افت بازگشتی تبدیل حالت متداول به حالت دیفرانسیل (حداقل) |
RLdc(f) |
22-20 (f/25.78)، 0.01≤f<12.89 |
دسی بل |
|||
| 15-6 (f/25.78)، 12.89≤f<19 | ||||||
| عدم تطابق خاتمه دیفرانسیل | تیمتر | - | - | 10 | % | |
| زمان انتقال، 20% تا 80% | تیr/ تیf | 12 | - | - | ps | 20% ~ 80% |
ویژگی های رابط الکتریکی با سرعت پایین
| پارامتر | نماد | حداقل | معمول | حداکثر | واحد | توجه داشته باشید |
| فرستنده | ||||||
| خروجی خطای فرستنده - زیاد | VFaultH | 2 | - | Vcc+0.3 | V | |
| خروجی خطای فرستنده - کم | VFaultL | 0 | - | 0.8 | V | |
| ولتاژ غیرفعال کردن فرستنده - بالا | VDisH | 2 | - | Vcc+0.3 | V | |
| ولتاژ غیرفعال کردن فرستنده - کم | VDisL | 0 | - | 0.8 | V | |
| گیرنده | ||||||
| LOS ولتاژ خروجی-بالا | VLOSH | 2 | - | Vcc+0.3 | V | |
| LOS ولتاژ خروجی - پایین | VLOSL | 0 | - | 0.8 | V | |
سازگاری
همه ماژول‌های فرستنده و گیرنده نوری GTS-L13B1-40DC Gigaopto منبع باز هستند، می‌توانند برای سازگاری کامل با دستگاه‌های اصلی کدگذاری شوند، لطفاً به فرم زیر مراجعه کنید، برای سازگاری بیشتر محصولات، لطفاً با ما تماس بگیرید.
| نام تجاری / شماره قطعه سازگار مربوطه | |||
| نام تجاری سازگار | شماره قطعه | نام تجاری سازگار | شماره قطعه |
| Gigaopto | GTS-L13B1-40DC | آریستا | SFP-25G-ER40 |
| سیسکو | SFP-25G-ER-S | برواد | 25G-SFP28-ER40 |
| ملانوکس | SFP28-25GER-31 | ||
برای اطلاعات بیشتر از سری فرستنده گیرنده 25GBASE ما، لطفاً به فرم زیر مراجعه کنید
| P/N | شرح | طول موج | رسیدن | نوع فیبر | TX Power (dBm) | Rx Sens. (dBm) | DDM |
| GTS-L08B1-01DC | 25G SR | 850 نانومتر | 100 متر | MMF | -6.4~2.4 | < -10.3 | Y |
| GTS-L08B1-03DC | 25G eSR | 850 نانومتر | 300 متر | MMF | -6.4~2.4 | < -10.3 | Y |
| GTS-L08B1-01MC | نرخ دوگانه 25G CSR 10/25G | 850 نانومتر | 100 متر | MMF | -5~2.4 | ＜-10.3 | Y |
| GTS-L13B1-10DC | 25G LR | 1310 نانومتر | 10 کیلومتر | SMF | -4.5~2.5 | <-11.4 | Y |
| GTS-L13B1-30DC | 25G ER Lite | 1310 نانومتر | 30 کیلومتر | SMF | 0 ~ 6 | <-19 | Y |
| GTS-L13B1-40DC | 25G ER | 1310 نانومتر | 40 کیلومتر | SMF | 0 ~ 6 | <-19 | Y |
| GTS-B23B1-10DC | 25G BD LR | 1270/1330 نانومتر | 10 کیلومتر | SMF | -2~4 | <-13 | Y |
| GTS-B32B1-10DC | 25G BD LR | 1330/1270 نانومتر | 10 کیلومتر | SMF | -2~4 | <-13 | Y |
| GTS-B23B1-20DC | 25G BiDi eLR | 1270/1330 نانومتر | 20 کیلومتر | SMF | 0 ~ 6 | <-14 | Y |
| GTS-B32B1-20DC | 25G BiDi eLR | 1330/1270 نانومتر | 20 کیلومتر | SMF | 0 ~ 6 | <-14 | Y |
| GTS-B23B1-40DC | 25G BD ER | 1270/1330 نانومتر | 40 کیلومتر | SMF | 0 ~ 6 | <-18 | Y |
| GTS-B32B1-40DC | 25G BD ER | 1330/1270 نانومتر | 40 کیلومتر | SMF | 0 ~ 6 | <-18 | Y |
| GTS-CxxB1-10DC | 25G CWDM LR | C27/C29/C31/C33/C35/C37 | 10 کیلومتر | SMF | 0 ~ 6 | <-14 | Y |
| GTS-CxxB1-10DC | 25G CWDM LR | C47/C49/C51/C53/C55/C57 | 10 کیلومتر | SMF | 0 ~ 6 | <-14 | Y |
| GTS-CxxB1-30DC | 25G CWDM ER Lite | C27/C29/C31/C33/C35/C37 | 30 کیلومتر | SMF | 0 ~ 6 | <-19 | Y |
| GTS-CxxB1-30DC | 25G CWDM ER Lite | C47/C49/C51/C53/C55/C57 | 30 کیلومتر | SMF | 0 ~ 6 | <-19 | Y |
| GTS-DxxB1-10DC | 25G DWDM LR 100GHz | C17 ~ C61 | 10 کیلومتر | SMF | -2 ~ 6 | <-12 | Y |
