جزئیات محصول:
|
| نام محصول: | 1000BASE-BX SFP | نوع فرم محصول: | SFP |
|---|---|---|---|
| سرعت انتقال داده: | 1000 مگابیت بر ثانیه | حداکثر فاصله: | 40 کیلومتر (24.9 مایل) |
| طول موج مرکز: | 1310nm-TX/1550nm-RX | پشتیبانی DOM: | آره |
| نوع رابط: | سیمپلکس ال سی | بودجه برق: | 20 دسی بل |
| کلید واژه ها: | 1.25G BiDi SFP 40km، ماژول فیبر نوری SFP BiDi، 1000BASE-BX T1310nm R1550nm | ||
| برجسته کردن: | ماژول فرستنده گیرنده DOM 1.25G,ماژول فرستنده گیرنده 1000BASE BX DOM,SFP 40 کیلومتر |
||

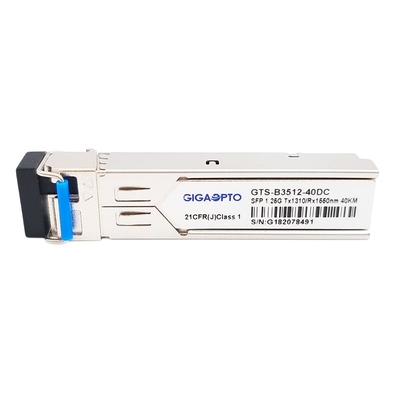

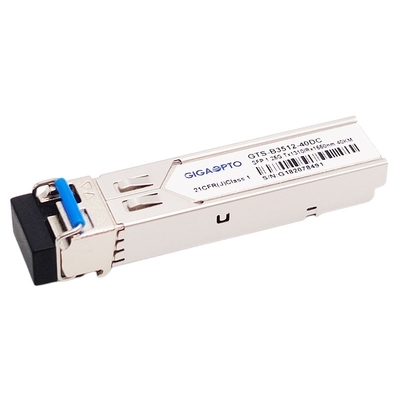

فرستنده گیرنده 1000BASE-BX BiDi SFP سازگار با سیسکو، 1.25G 40km 1310nm-Tx/1550nm-Rx Simplex LC DOM SMF
شرح
فرستنده گیرنده GTS-B3512-40DC GIGAOPTO یک ماژول BIDI با فرمت کوچک (SFP) دو جهته 1.25 گیگابیت بر ثانیه برای استفاده در اترنت 1000BASE و کانال فیبر 1G است.فرستنده گیرنده 1000BASE-BX40 BiDi SFP با استفاده از طول موج های 1310nm-TX/1550nm-RX از طریق کانکتورهای LC سیمپلکس، لینک های داده پرسرعت 1000Base-BX را از طریق فیبر تک حالته (SMF) تا 40 کیلومتر فراهم می کند.
ماژول SFP از عملکردهای مانیتورینگ نوری دیجیتال (DOM) مطابق با توافقنامه استاندارد صنعتی SFF-8472 چند منبع (MSA) پشتیبانی می کند.این ویژگی به کاربر نهایی امکان نظارت بر پارامترهای بلادرنگ SFP مانند توان خروجی نوری، توان ورودی نوری، دما، جریان بایاس لیزر و ولتاژ منبع فرستنده گیرنده را می دهد.
ماژول فرستنده گیرنده SFP GTS-B3512-40DC یک محصول لیزری کلاس 1 است که با استانداردهای FDA/CDRH و IEC-60825 مطابقت دارد.
مشخصات
| نام تجاری سازگار | سیسکو | شماره قطعه سازگار | GLC-BX40-U |
| فاکتور فرم | SFP | پیوند داده ای | 1250 مگابیت بر ثانیه |
| نوع رابط | سیمپلکس ال سی | طول پیوند | 40000 متر (131234 فوت) |
| مانیتورینگ نوری دیجیتال | آره |
حالت فیبر |
فیبر تک حالته |
| ذخیره سازیتیدرجه حرارتآرعصبانیت | -40 تا 85 درجه سانتی گراد (40- تا 185 درجه فارنهایت) | محیط |
تجاری 0 تا 70 درجه سانتی گراد (32 تا 158 درجه فارنهایت) |
| بودجه برق | 20 دسی بل | رطوبت محیط | 5٪ ~ 70٪ غیر متراکم |
| طول موج مرکز | 1310nm-TX/1550nm-RX | ولتاژ منبع تغذیه | 3.30 ولت |
| حداکثرمصرف برق | 1W | جریان منبع تغذیه | <280 میلی آمپر |
| اجزای نوری | DFB BiDi | نوع گیرنده | پین |
| توان خروجی نوری | -5 ~ 0dBm | حساسیت RX | < -23dBm |
| نسبت انقراض | > 9dB |
ورودی اشباع قدرت |
>-3dBm |
| پروتکل ها | گیگابیت اترنت، کانال فیبر گیگابیت، سازگار با MSA | ||
توجه: هنگامی که فرستنده و گیرنده دسترسی طولانی در انتقال فاصله کوتاه استفاده می شود، لطفا با تضعیف کننده مناسب مطابقت داده شود.
مطابق جدول
| فاصله | ≤10 کیلومتر | ≤20 کیلومتر |
| تضعیف کننده | 10 دسی بل | 5dB |
امکانات
نوع B: 1550 نانومتر DFB TX / 1310 نانومتر RX
تجاری: 0°C ~ 70°C (32~158°F)
تمدید شده: -20°C~85°C (-4~~185°F)
صنعتی: -40°C~85°C (-40~~185°F)
کاربرد
سازگاری
فرستنده های نوری Gigaopto 100% با بسیاری از برندهای معروف سوئیچ سازگار هستند و به دستگاه های OEM آسیبی وارد نمی کنند.به منظور اطمینان از کیفیت و سازگاری محصولات ما، هر محصول قبل از تحویل به مشتریان به دقت بر روی تجهیزات مربوطه آزمایش می شود.
برای این سازگاری (1000BASE-BX BiDi SFP TX-1310nm/RX-1550nm 40km)، لطفاً به جدول مکاتبات P/N مراجعه کنید.اگر نام تجاری و شماره قطعه مورد نظر شما در زیر ذکر نشده است، لطفاً به ما اطلاع دهید و ما خوشحال خواهیم شد که جزئیات بیشتری را در اختیار شما قرار دهیم.
| نام تجاری سازگار | P سازگار/ن/ | نام تجاری سازگار | P سازگار/ن |
| GIGAOPTO | GTS-B3512-40DC | H3C | SFP-GE-LH40-SM1310-BIDI |
| سیسکو | GLC-BX40-U | برواد | E1MG-1G-BXU-40 |
| درخت عرعر | SFP-GE40KT13R15 | دی لینک | DEM-331R |
ترتیب اطلاعات
| P//N | شرح | سرعت | طول موج | فاصله | فرستنده | TX Power |
| GTS-B3412-40DC | 1000BASE-BX BiDi SFP | 1250 مگابیت بر ثانیه | T1310nm/R1490nm | 40 کیلومتر | DFB | -5 ~ 0dBm |
| GTS-B4312-40DC | 1000BASE-BX BiDi SFP | 1250 مگابیت بر ثانیه | T1490nm/R1310nm | 40 کیلومتر | DFB | -5 ~ 0dBm |
| GTS-B3512-40DC | 1000BASE-BX BiDi SFP | 1250 مگابیت بر ثانیه | T1310nm/R1550nm | 40 کیلومتر | DFB | -5 ~ 0dBm |
| GTS-B5312-40DC | 1000BASE-BX 1.25G BiDi SFP | 1250 مگابیت بر ثانیه | T1550nm/R1310nm | 40 کیلومتر | DFB | -5 ~ 0dBm |
تعریف پین
مدار کاربردی معمولی
طرح کلی بسته
ابعاد بر حسب میلی متر می باشد.همه ابعاد ± 0.1 میلی متر هستند مگر اینکه طور دیگری مشخص شده باشد.(واحد: میلی متر)
