جزئیات محصول:
|
| نام محصول: | EPON ONU SFP | فاکتور فرم: | SFP |
|---|---|---|---|
| نرخ داده: | Tx1.25G/Rx1.25G | طول موج مرکز: | TX1310nm/RX1490nm |
| نوع رابط: | SC/UPC | نوع LD: | DFB |
| کلاس ODN: | PX20 | حداکثر فاصله انتقال: | 20 کیلومتر |
| کلید واژه ها: | SFP 1.25G EPON ONU، فرستنده گیرنده PX20، EPON SFP ONU SC/UPC | ||
| برجسته کردن: | ماژول EPON SFP 1.25G,ماژول EPON SFP TX1310nm,SFP UPC |
||

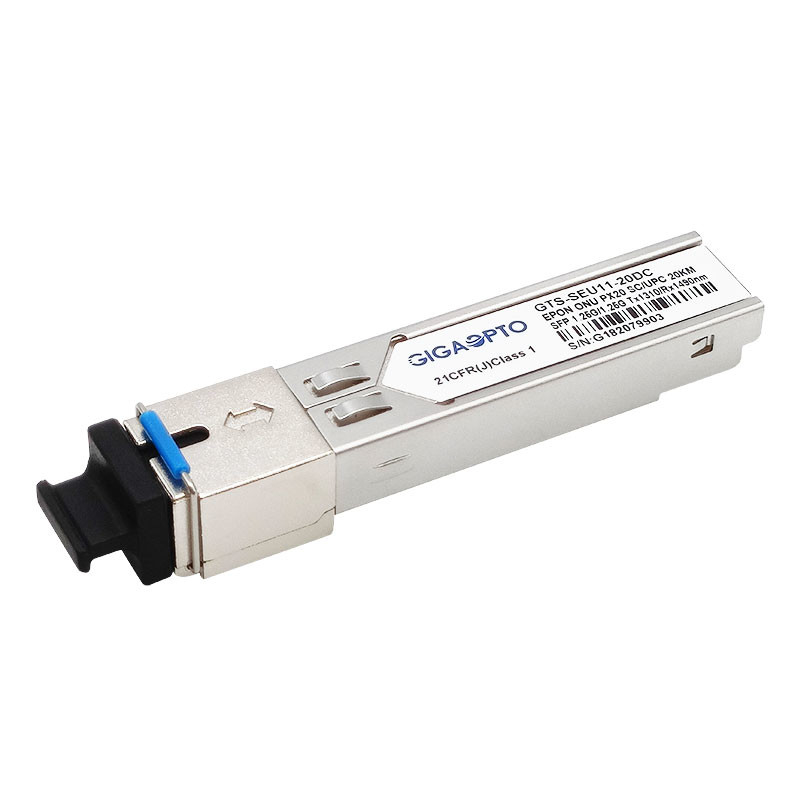

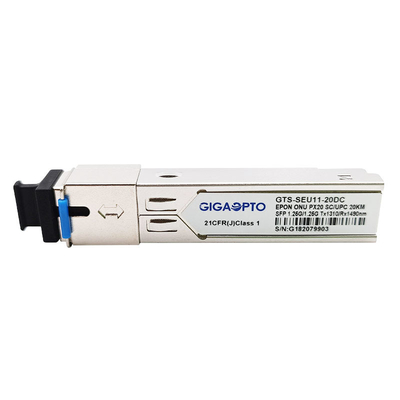

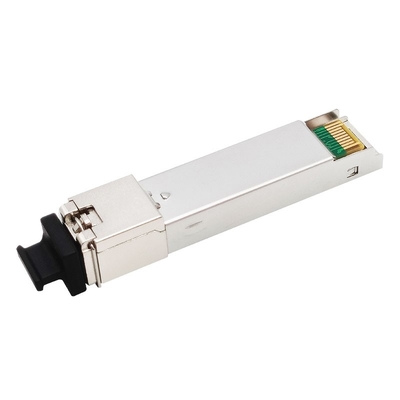

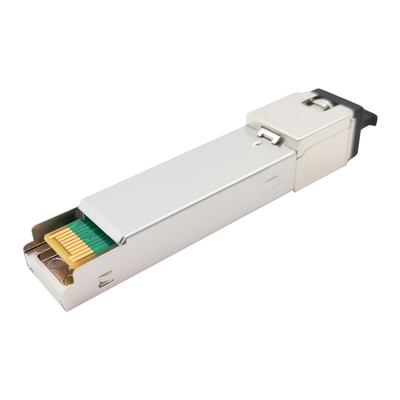

ماژول فرستنده گیرنده 20 کیلومتری GEPON ONU SFP 1.25G SC/UPC PX20 Burst TX1310nm/RX1490nm
شرح
فرستنده و گیرنده تک حالته GTS-SEU11-20DC GIGAOPTO یک ماژول کوچک قابل اتصال است که برای انتقال 20 کیلومتری شبکه نوری غیرفعال اترنت گیگابیتی (EPON) طراحی شده است.این واحد شبکه نوری (ONU) برای برنامه IEEE Std 802.3ahTM -2004 1000BASE-PX20 است.
این ماژول دارای فرستنده حالت انفجاری 1310 نانومتری و گیرنده حالت پیوسته 1490 نانومتری است.بخش فرستنده از لیزر 1310 نانومتری DFB استفاده می کند و بخش گیرنده از یک دیود فوتودیود پین 1490 نانومتری InGaAs و پیش تقویت کننده استفاده می کند.عملکردی دارد که وضعیت تشخیص سیگنال گیرنده را نشان می دهد.
مشخصات
| بسته بندی محصول | EPON SFP ONU | سرعت | 1250Mbps/1250Mbps |
| انواع رابط | SC/UPC | طول پیوند | 20 کیلومتر |
| مانیتورینگ تشخیصی دیجیتال | آره | حالت فیبر |
SMF
|
| ضمانتنامه | 3 سال | محیط | تجاری -5 تا 70 درجه سانتی گراد |
| طول موج مرکز | TX1310nm/RX1490nm | ولتاژ منبع تغذیه | 3.3 ولت |
| مصرف برق | <1W | Icc | 300 میلی آمپر |
| اجزای نوری | DFB | نوع PD | پین |
| توان خروجی فرستنده | 0 تا 4dBm | حساسیت | <-27dBm |
| نسبت انقراض | > 9dB | اشباع | >-3dBm |
| پروتکل ها | IEEE 802.3ah-2004، Telcordia GR-468-CORE | ||
امکانات
کاربرد
استانداردها
ترتیب اطلاعات
| پشماره هنری | شرح | نرخ داده (گیگابیت بر ثانیه) | طول موج (nm) | کلاس | رابط | دما |
| GTF-SEU11-20DC |
EPON ONU SFF 2x10 |
T1.25/R1.25 | Tx1310/Rx1490 | PX20 | گیرنده SC/UPC | -5 تا 70 درجه سانتی گراد |
| GTF-SEU11-20DI |
EPON ONU SFF 2x10 |
T1.25/R1.25 | Tx1310/Rx1490 | PX20 | گیرنده SC/UPC | -40 تا 85 درجه سانتیگراد |
| GTF-UEU11-20DC |
EPON ONU SFF 2x10 |
T1.25/R1.25 | Tx1310/Rx1490 | PX20 | SC/UPC Pigtail | -5 تا 70 درجه سانتیگراد؛ |
| GTF-UEU11-20DI |
EPON ONU SFF 2x10 |
T1.25/R1.25 | Tx1310/Rx1490 | PX20 | SC/UPC Pigtail | -40 تا 85 درجه سانتیگراد |
| GTF-AEU11-20DC |
EPON ONU SFF 2x10 |
T1.25/R1.25 | Tx1310/Rx1490 | PX20 | SC/APC Pigtail | -5 تا 70 درجه سانتیگراد؛ |
| GTF-AEU11-20DI |
EPON ONU SFF 2x10 |
T1.25/R1.25 | Tx1310/Rx1490 | PX20 | SC/APC Pigtail | -40 تا 85 درجه سانتیگراد |
| GTS-SEU11-20DC | EPON ONU SFP | T1.25/R1.25 | Tx1310/Rx1490 | PX20 | گیرنده SC/UPC | -5 تا 70 درجه سانتی گراد |
| GTS-SEU11-20DI | EPON ONU SFP | T1.25/R1.25 | Tx1310/Rx1490 | PX20 | گیرنده SC/UPC | -40 تا 85 درجه سانتیگراد |
| GTS-BEU11-20DC | EPON ONU SFP | T1.25/R1.25 | Tx1310/Rx1490 | PX20 | ظرف LC/APC | -5 تا 70 درجه سانتی گراد |
| GTS-BEU11-20DI | EPON ONU SFP | T1.25/R1.25 | Tx1310/Rx1490 | PX20 | ظرف LC/APC | -40 تا 85 درجه سانتیگراد |
سازگاری
Gigaopto طیف کاملی از گیرنده های نوری تا 100G را تولید و ذخیره می کند.همه ماژول های فرستنده گیرنده نوری ما برای سازگاری با محیط سوئیچ هدف تست کیفیت شده اند و 100٪ با مارک های اصلی مانند Cisco، Brocade، HP، Juniper، Huawei، Alcatel-Lucent، Extreme، Arista و غیره سازگار هستند و 3 را ارائه می دهند. -سال گارانتی
برای این (EPON ONU SFP SC/UPC PX20 TX1310nm/RX1490nm)، لطفاً به جدول مکاتبات P/N مراجعه کنید.اگر به سازگاری بیشتری نیاز دارید، لطفاً دریغ نکنید به ما اطلاع دهید.
| نام تجاری سازگار | شماره قطعه سازگار | نام تجاری سازگار | شماره قطعه سازگار |
| GIGAOPTO | GTS-SEU11-20DC | WTD | RTXM169-531 |
تعریف پین
مدار کاربردی معمولی
طرح کلی بسته
ابعاد بر حسب میلی متر می باشد.همه ابعاد ± 0.1 میلی متر هستند مگر اینکه طور دیگری مشخص شده باشد.(واحد: میلی متر)
