جزئیات محصول:
|
| نام محصول: | EPON ONU SFF 2x10 | فاکتور فرم: | SFF |
|---|---|---|---|
| نرخ داده: | 1.25 گیگابیت بر ثانیه | طول موج: | TX1310nm/RX1490nm |
| حداکثر فاصله: | 20 کیلومتر | رابط: | SC/UPC |
| نوع فرستنده: | FP | مصرف برق: | <1W |
| کلید واژه ها: | SFF 1.25G EPON، ONU PX20 2X10، ماژول نوری GEPON ONU | ||
| برجسته کردن: | ماژول TX1310nm EPON SFF,ماژول DDM EPON SFF,ماژول RX1490nm SC UPC |
||

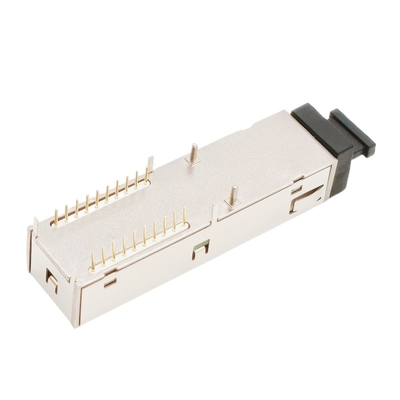

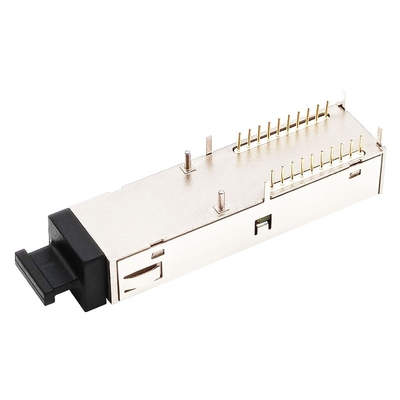

ماژول گیرنده گیرنده DDM 1.25G DDM GEPON ONU PX20 SFF 2x10 SC/UPC Burst 1310nm-TX/1490nm-RX
شرح

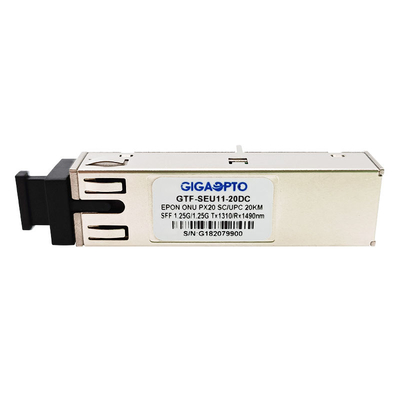

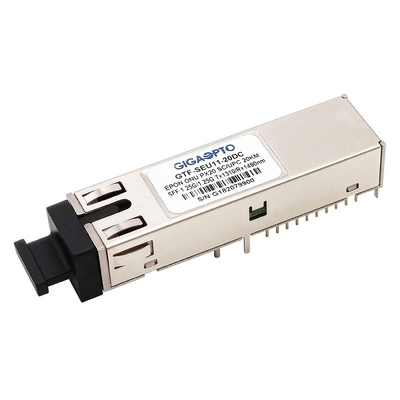

فرستنده گیرنده دو جهته GTF-SEU11-20DC GIGAOPTO یک ماژول با کارایی بالا برای ارتباطات تک فیبر با استفاده از فرستنده حالت انفجاری 1.25 گیگابیت بر ثانیه 1310 نانومتری و گیرنده حالت پیوسته 1490 نانومتری 1.25 گیگابیت بر ثانیه است.این واحد شبکه نوری (ONU) برای IEEE Std 802.3ahTM -2004 است.فرستنده و گیرنده نوری با قرارداد چند منبعی (MSA) Small Form Factor (SFF) 2x10 ردپایی مطابقت دارد.
فرستنده از دیود لیزر FP استفاده می کند و کاملاً با ایمنی چشم IEC60825 و CDRH کلاس 1 مطابقت دارد.بخش گیرنده از یک PIN-TIA بسته بندی شده هرمتیک (PIN با تقویت کننده ترانس امپدانس) و یک تقویت کننده محدود کننده استفاده می کند.
مشخصات
| بسته بندی | EPON ONU SFF 2x10 | نرخ داده (Gbps) | 1.25Gbps/1.25Gbps |
| انواع رابط | SC/UPC | حداکثرفاصله | 20 کیلومتر |
| مانیتورینگ تشخیصی دیجیتال | آره | نوع فیبر | فیبر تک حالته |
| ضمانتنامه | 3 سال | درجه حرارت |
تجاری -5 تا 70 درجه سانتی گراد صنعتی -40 تا 85 درجه سانتی گراد |
| طول موج مرکز | TX1310nm RX1490nm | ولتاژ منبع تغذیه | 3.3 ولت |
| مصرف برق | <1W | جاری | 300 میلی آمپر |
| انواع لیزر | FP | ردیاب عکس | پین |
| توان خروجی نوری | 0 تا 4dBm | حساسیت | <-27dBm |
| نسبت انقراض | > 9dB | توان نوری اشباع شده | >-3dBm |
| پروتکل ها | MSA، SFF-8472، IEEE-802.3ah | ||
امکانات
کاربرد
استانداردها
ترتیب اطلاعات
| P/N | شرح | نرخ داده (گیگابیت بر ثانیه) | طول موج (nm) | کلاس | رابط | دما |
| GTF-SEU11-20DC |
EPON ONU SFF 2x10 |
Tx1.25/Rx1.25 | Tx1310/Rx1490 | PX20 | گیرنده SC/UPC | -5 تا 70 درجه سانتیگراد؛ |
| GTF-SEU11-20DI |
EPON ONU SFF 2x10 |
Tx1.25/Rx1.25 | Tx1310/Rx1490 | PX20 | گیرنده SC/UPC | -40 تا 85 درجه سانتیگراد |
| GTF-UEU11-20DC |
EPON ONU SFF 2x10 |
Tx1.25/Rx1.25 | Tx1310/Rx1490 | PX20 | SC/UPC Pigtail | -5 تا 70 درجه سانتیگراد؛ |
| GTF-UEU11-20DI |
EPON ONU SFF 2x10 |
Tx1.25/Rx1.25 | Tx1310/Rx1490 | PX20 | SC/UPC Pigtail | -40 تا 85 درجه سانتیگراد |
| GTF-AEU11-20DC |
EPON ONU SFF 2x10 |
Tx1.25/Rx1.25 | Tx1310/Rx1490 | PX20 | SC/APC Pigtail | -5 تا 70 درجه سانتیگراد؛ |
| GTF-AEU11-20DI |
EPON ONU SFF 2x10 |
Tx1.25/Rx1.25 | Tx1310/Rx1490 | PX20 | SC/APC Pigtail | -40 تا 85 درجه سانتیگراد |
| GTS-SEU11-20DC | EPON ONU SFP | Tx1.25/Rx1.25 | Tx1310/Rx1490 | PX20 | گیرنده SC/UPC | -5 تا 70 درجه سانتیگراد؛ |
| GTS-SEU11-20DI | EPON ONU SFP | Tx1.25/Rx1.25 | Tx1310/Rx1490 | PX20 | گیرنده SC/UPC | -40 تا 85 درجه سانتیگراد |
| GTS-BEU11-20DC | EPON ONU SFP | Tx1.25/Rx1.25 | Tx1310/Rx1490 | PX20 | ظرف LC/APC | -5 تا 70 درجه سانتیگراد؛ |
| GTS-BEU11-20DI | EPON ONU SFP | Tx1.25/Rx1.25 | Tx1310/Rx1490 | PX20 | ظرف LC/APC | -40 تا 85 درجه سانتیگراد |
تعریف پین
مدار کاربردی معمولی
زوج DC TX:
زوج AC TX:
