جزئیات محصول:
|
| نام محصول: | 10G eLR20 | نرخ داده: | 10 گیگابیت بر ثانیه |
|---|---|---|---|
| فاکتور فرم: | SFP+ | طول موج: | 1310 نانومتر |
| اجزاء: | DFB+PIN | انتقال: | 20 کیلومتر |
| رابط: | Dual-LC | کلید واژه ها: | SFP+ 10G eLR 20KM، 10GBASE LR20 سفارشی |
| برجسته کردن: | SFP+ Single Mode Fiber SMF, 1310nm Single Mode Fiber SMF, DDM 20km sfp module,1310nm Single Mode Fiber SMF,DDM 20km sfp module |
||

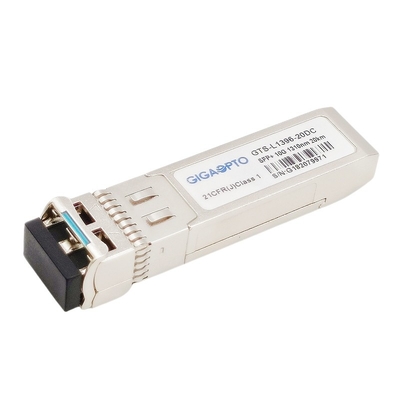

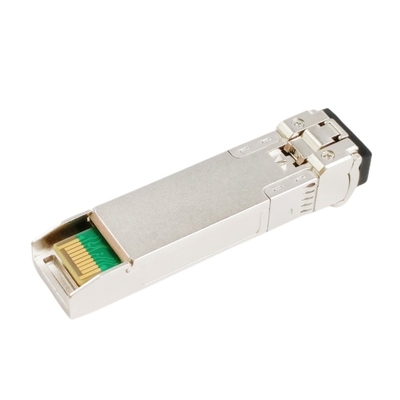

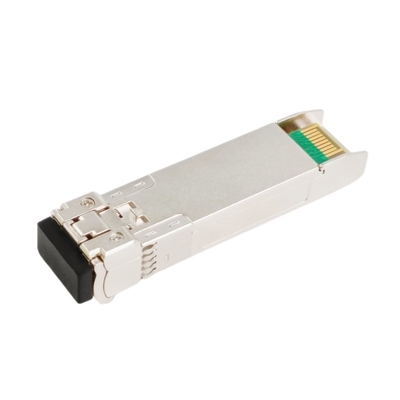

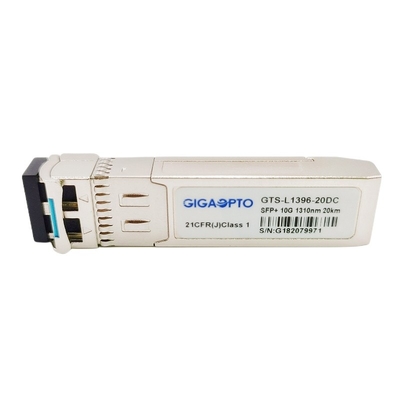

ماژول فرستنده گیرنده SMF LC DOM SFP+ 10G eLR 20km
شرح
ماژول فرستنده گیرنده 10G eLR برای استفاده در پیوندهای اترنت 10 گیگابیتی تا 20 کیلومتری روی فیبر تک حالته دو رشته ای (SMF) با کانکتور دوبلکس LC طراحی شده است.آنها با SFF-8431، SFF-8432 و IEEE 802.3ae مطابقت دارند.
فرستنده گیرنده 10G eLR SFP+ از دو بخش تشکیل شده است: بخش فرستنده از یک لیزر 1310 نانومتری چاه کوانتومی چندگانه DFB استفاده می کند و طبق استاندارد ایمنی بین المللی IEC-60825 مطابق با لیزر کلاس 1 است، بخش گیرنده از پیش تقویت کننده آشکارساز InGaAs (IDP) یکپارچه استفاده می کند. در یک هدر نوری و یک آی سی پس تقویت کننده محدود کننده.
مانیتورینگ تشخیص دیجیتال از طریق یک رابط سریال 2 سیمه، همانطور که در SFF-8472 مشخص شده است، در دسترس است.
این فرستنده گیرنده 10G SFP+ با مصرف انرژی کم و سرعت بالا، برای سوئیچ های اترنت 10 گیگابیتی (10 گیگابیت)، روترها، کارت های رابط شبکه (NIC) و مبدل های رسانه و غیره ایده آل است.
هر فرستنده و گیرنده 100٪ از نظر نوری بازرسی و قبل از حمل و نقل آزمایش می شود.
مشخصات
| بسته بندی | SFP Plus | نرخ داده | 10 گرم |
| طول موج مرکز | 1310 نانومتر | حداکثر رسیدن | 20 کیلومتر |
| نوع رابط | Dual-LC | نوع فیبر | SMF |
| نوع LD | لیزر DFB | نوع گیرنده | پین |
| TX Power | -6 ~ +1dBm | حساسیت RX | <-14.4dBm |
| قدرت-بودجه | 8.4 دسی بل | نسبت انقراض | > 3.5 دسی بل |
| مصرف برق | ≤1.0W | اضافه بار RX | >0.5dBm |
| پشتیبانی DOM | پشتیبانی | محدوده دما | Com. |
| OEM/ODM | پشتیبانی | ضمانتنامه | 36 ماه |
| پروتکل ها | IEEE 802.3ae, SFF-8472, SFF-8431, SFF-8432, SFP+ MSA Compliant, CPRI, eCPRI | ||
امکانات
کاربرد
استانداردها
ویژگی های الکتریکی و نوری
| ویژگی های الکتریکی | ||||||
| پارامتر | نماد | حداقل | معمول | حداکثر | واحد | یادداشت |
| جریان عرضه کل | ICC | 300 | mA | |||
| فرستنده | ||||||
| ولتاژ ورودی دیفرانسیل فرستنده | 180 | 1200 | mV | |||
| Tx_Fault ولتاژ خروجی - بالا | VOH | 2.4 | Vcc | V | LVTTL | |
| Tx_Fault ولتاژ خروجی - کم | VOL | 0 | 0.4 | V | LVTTL | |
| Tx_Disable Input Voltage - High | VIH | 2 | Vcc | V | LVTTL | |
| Tx_Disable Input Voltage - Low | VIL | 0 | 0.8 | V | LVTTL | |
| امپدانس دیفرانسیل ورودی | 90 | 100 | 110 | Ω | ||
| گیرنده | ||||||
| ولتاژ خروجی دیفرانسیل گیرنده | 300 | 850 | mV | |||
| ویژگی های الکتریکی | ||||||
| پارامتر | نماد | حداقل | معمول | حداکثر | واحد | یادداشت |
| ولتاژ خروجی LOS - بالا | VOH | 2.4 | Vcc | V | LVTTL | |
| ولتاژ خروجی LOS - کم | VOL | 0 | 0.4 | V | LVTTL | |
| امپدانس دیفرانسیل خروجی | 90 | 100 | 110 | Ω | ||
| ویژگی های فرستنده نوری | ||||||
| پارامتر | نماد | حداقل | معمول | حداکثر | واحد | یادداشت |
| توان خروجی متوسط | POUT | -6 | +1 | dBm | ||
| طول موج مرکز | λc | 1290 | 1310 | 1330 | نانومتر | |
| عرض طیفی (-20dB) | ∆λ | 1 | نانومتر | |||
| نسبت سرکوب حالت جانبی | SMSR | 30 | دسی بل | |||
| نسبت انقراض | ER | 3.5 | دسی بل | |||
| نویز با شدت نسبی | RIN | -128 | dB/Hz | |||
| زمان ظهور/سقوط نوری | تیآر/ تیاف | 28 | 50 | ps | ||
| فرستنده و جریمه پراکندگی | TDP | 3.2 | دسی بل | |||
| فرستنده خاموش است | POFF | -45 | dBm | |||
| نمودار چشمی خروجی | مطابق با IEEE802.3ae است | |||||
| ویژگی های گیرنده نوری | ||||||
| پارامتر | نماد | حداقل | معمول | حداکثر | واحد | یادداشت |
| طول موج مرکز | λc | 1260 | 1610 | نانومتر | ||
| حساسیت گیرنده | PSEN | -14.4 | dBm | 1 | ||
| توان اشباع ورودی (اضافه بار) | PSAT | 0.5 | dBm | |||
| بازتاب گیرنده | -12 | دسی بل | ||||
| سطح لغو ادعای LOS | LOSD | -17 | dBm | |||
| سطح ادعای LOS | LOSA | -30 | dBm | |||
| LOS هیسترزیس | HYS | 0.5 | 6 | دسی بل | ||
یادداشت 1.با PRBS2 اندازه گیری شد31-1 الگو، @10.3125Gbps، ER=4dB، BER=1x10-12.
طرح کلی بسته
ابعاد بر حسب میلی متر می باشد.همه ابعاد ± 0.1 میلی متر هستند مگر اینکه طور دیگری مشخص شده باشد.(واحد: میلی متر)
