جزئیات محصول:
|
| نام محصول: | 10GBASE-LRM2 | نرخ بیت: | 10 گیگابیت بر ثانیه |
|---|---|---|---|
| نوع فرم: | SFP+ | طول موج: | 1310 نانومتر |
| رسانه ها: | SMF | اجزاء: | FP+PIN |
| رسیدن: | 2 کیلومتر | رابط: | ال سی دوبلکس |
| کلید واژه ها: | SFP-10G-LRM2 |

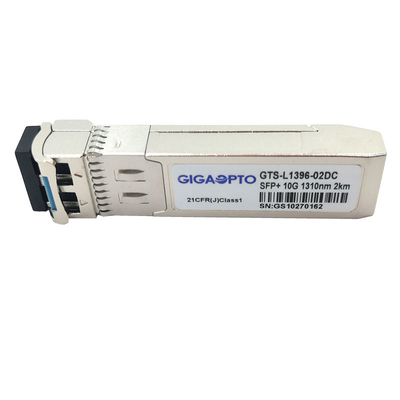

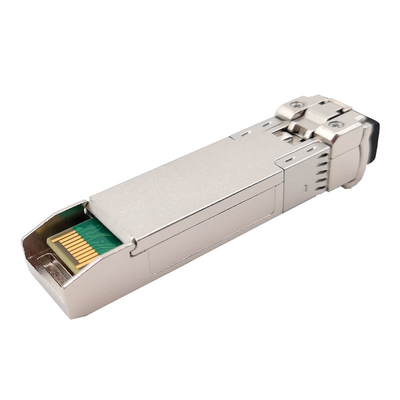

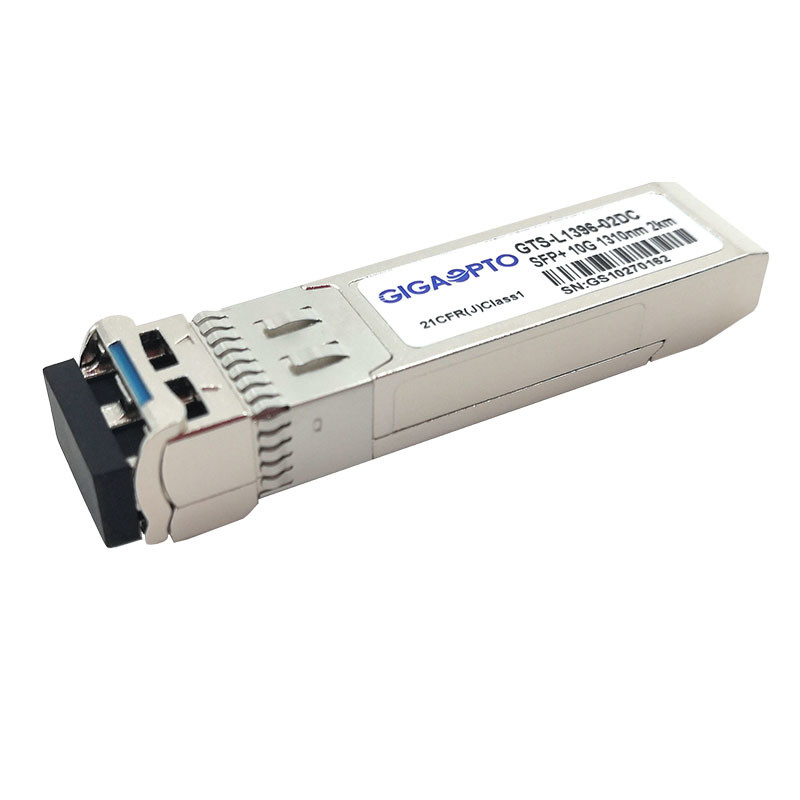

گیرنده نوری LC DOM 10GBASE LRM2 SFP Plus 1310nm SMF 2km
شرح
این ماژول فرستنده گیرنده SFP+ 10GBASE-LRM2 با کارایی بالا و مقرون به صرفه برای استفاده در اترنت 10GBASE طراحی شده است و از انتقال 2 کیلومتری روی فیبر حالت تک رشته ای دو رشته ای از طریق کانکتور LC با استفاده از طول موج اسمی 1310 نانومتر پشتیبانی می کند.
این فرستنده گیرنده SFP+ 10G LRM2 از دو بخش تشکیل شده است: فرستنده لیزری 1310 نانومتری FP با قابلیت اطمینان بالا و دیود نوری PIN با حساسیت بالا، همه ماژول ها الزامات ایمنی لیزر کلاس 1 را برآورده می کنند.
این فرستنده گیرنده با SFF-8431، SFF-8432 و IEEE 802.3ae 10GBASE-LR مطابقت دارد.این کانکتور دارای کانکتور SFP+ 20 پین لبه است تا قابلیت اتصال داغ را فراهم کند.
مانیتورینگ تشخیص دیجیتال از طریق یک رابط سریال 2 سیمه، همانطور که در SFF-8472 مشخص شده است، در دسترس است.این فرستنده گیرنده 10G SFP+ LRM2 با مصرف انرژی کم، سرعت بالا، به طور گسترده برای مراکز داده، کانال فیبر 10G، SONET و SDH و غیره استفاده می شود.
هر فرستنده و گیرنده 100٪ از نظر اپتیکی بازرسی و برای سازگاری قبل از حمل و نقل آزمایش می شود.
مشخصات
| فناوری بسته بندی | SFP+ | حداکثر نرخ بیت | 10 گرم |
| طول موج (TX) | 1310 نانومتر | دسترسی فیبر | 2 کیلومتر |
| رابط | ال سی دوبلکس | رسانه ها | SMF |
| نوع فرستنده | لیزر FP | نوع گیرنده | پین |
| توان خروجی TX | -8.2~-0.5dBm | حساسیت RX | <-14.4dBm |
| قدرت-بودجه | 6.2 دسی بل | نسبت انقراض | > 3.5 دسی بل |
| مصرف برق | ≤1.0W | اضافه بار RX | >0.5dBm |
| پشتیبانی DOM | آره | محدوده دما | Com. |
| OEM/ODM | پشتیبانی | مدت زمان محدود گارانتی | 36 ماه |
| پروتکل ها | SFP+ MSA Compliant، CPRI، eCPRI | ||
امکانات
کاربرد
ویژگی های الکتریکی و نوری
| ویژگی های الکتریکی | ||||||
| پارامتر | نماد | حداقل | معمول | حداکثر | واحد | یادداشت |
| جریان عرضه کل | منCC | 300 | mA | |||
| فرستنده | ||||||
| ولتاژ ورودی دیفرانسیل فرستنده | 180 | 1200 | mV | |||
| Tx_Fault ولتاژ خروجی - بالا | Vاوه | 2.4 | Vcc | V | LVTTL | |
| Tx_Fault ولتاژ خروجی - کم | VOL | 0 | 0.4 | V | LVTTL | |
| Tx_Disable Input Voltage - High | Vآی اچ | 2 | Vcc | V | LVTTL | |
| Tx_Disable Input Voltage - Low | VIL | 0 | 0.8 | V | LVTTL | |
| امپدانس دیفرانسیل ورودی | 90 | 100 | 110 | Ω | ||
| گیرنده | ||||||
| ولتاژ خروجی دیفرانسیل گیرنده | 300 | 850 | mV | |||
| ولتاژ خروجی LOS - بالا | Vاوه | 2.4 | Vcc | V | LVTTL | |
| ولتاژ خروجی LOS - کم | VOL | 0 | 0.4 | V | LVTTL | |
| امپدانس دیفرانسیل خروجی | 90 | 100 | 110 | Ω | ||
| ویژگی های فرستنده نوری | |||||||
| پارامتر | نماد | حداقل | معمول | حداکثر | واحد | یادداشت | |
| توان خروجی متوسط | پخارج | -8.2 | +0.5 | dBm | |||
| طول موج مرکز | λc | 1260 | 1310 | 1360 | نانومتر | ||
| عرض طیفی | ∆λ | 2.8 | نانومتر | ||||
| نسبت انقراض | ER | 3.5 | دسی بل | ||||
| نویز با شدت نسبی | RIN | -128 | dB/Hz | ||||
| زمان ظهور/سقوط نوری | تیآر/ تیاف | 28 | 50 | ps | |||
| فرستنده و جریمه پراکندگی | TDP | 3.2 | دسی بل | ||||
| فرستنده خاموش است | پخاموش | -45 | dBm | ||||
| نمودار چشمی خروجی | مطابق با IEEE802.3ae است | ||||||
| ویژگی های گیرنده نوری | |||||||
| پارامتر | نماد | حداقل | معمول | حداکثر | واحد | یادداشت | |
| طول موج مرکز | λc | 1260 | 1610 | نانومتر | |||
| حساسیت گیرنده | پSEN | -14.4 | dBm | 1 | |||
| توان اشباع ورودی (اضافه بار) | پSAT | 0.5 | dBm | ||||
| بازتاب گیرنده | -12 | دسی بل | |||||
| سطح لغو ادعای LOS | LOSD | -17 | dBm | ||||
| سطح ادعای LOS | LOSA | -30 | dBm | ||||
| LOS هیسترزیس | HYS | 0.5 | 6 | دسی بل | |||
یادداشت 1.با PRBS2 اندازه گیری شد31-1 الگو، @10.3125Gbps، ER=4dB، BER=1x10-12.
سازگاری
هر فرستنده و گیرنده نوری Gigaopto در دستگاه میزبان آزمایش می شود تا قابلیت همکاری را تأیید کند و ما قول می دهیم 100٪ سازگاری کامل با دستگاه مشخص شده با 3 سال گارانتی داشته باشد.
برای این GTS-L1396-02DC لطفا به جدول مکاتبات P/N مراجعه کنید.برای سازگاری بیشتر محصول، همیشه می توانید با ما تماس بگیرید.
| نام تجاری / شماره قطعه سازگار مربوطه | |||
| نام تجاری سازگار | شماره قطعه | نام تجاری سازگار | شماره قطعه |
| Gigaopto | GTS-L1396-02DC | برواد | 10G-SFPP-LRM2 |
| سیسکو | SFP-10G-LRM2 | درخت عرعر | EX-SFP-10GE-LRM2 |
| Netgear | AXM764 | ||
طرح کلی بسته
ابعاد بر حسب میلی متر می باشد.همه ابعاد ± 0.1 میلی متر هستند مگر اینکه طور دیگری مشخص شده باشد.(واحد: میلی متر)
