جزئیات محصول:
|
| نام محصول: | EPON OLT SFP | نوع فرم: | SFP |
|---|---|---|---|
| حداکثر نرخ داده: | 1.25 گیگابیت بر ثانیه | طول موج: | TX1490nm/RX1310nm |
| رسیدن: | 20 کیلومتر | DDM/DOM: | پشتیبانی |
| مصرف برق: | <1.65 وات | کلاس ODN: | PX20+ |
| کلید واژه ها: | ماژول SFP EPON OLT PX20+، GEPON SFP 1.25G، OLT PX20+ | ||
| برجسته کردن: | ماژول SC SMF SFP,ماژول 1.25G SMF SFP,EPON OLT PX20+ |
||

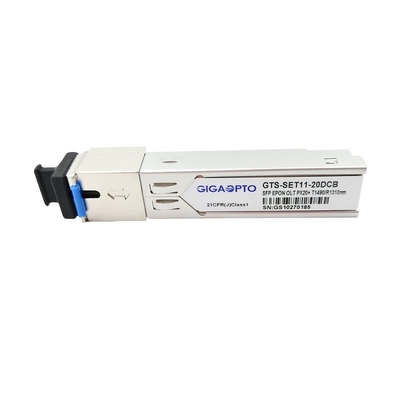

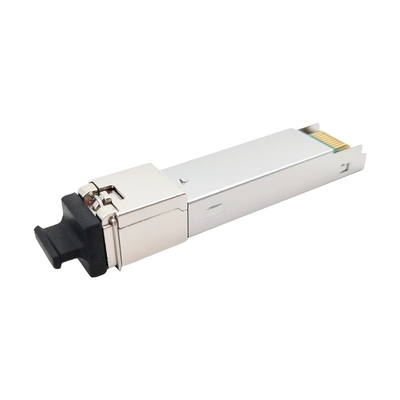

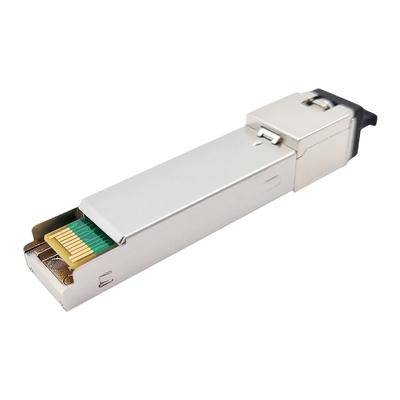

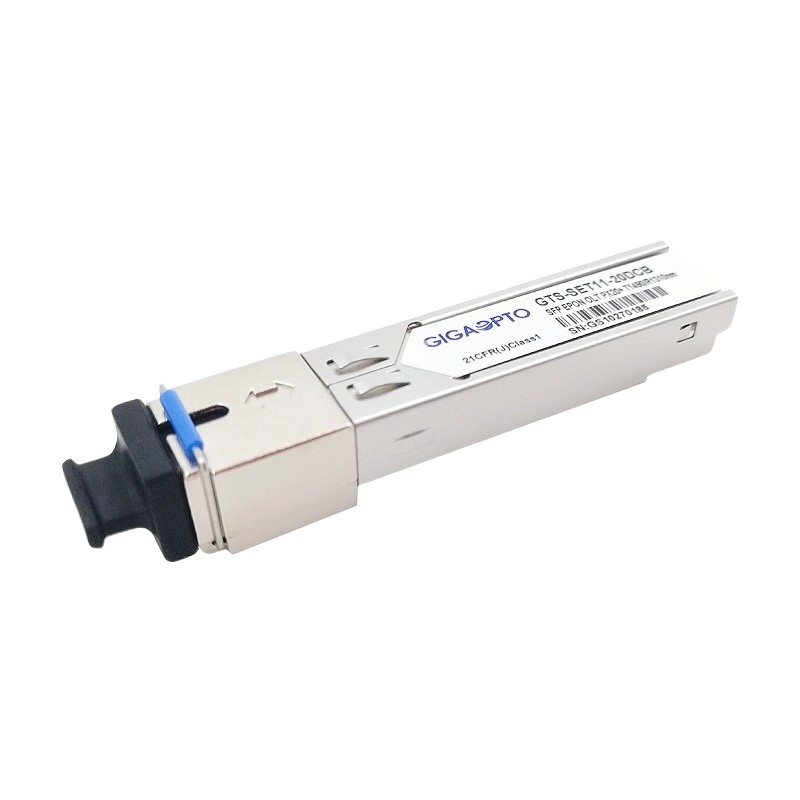

ماژول‌های فرستنده و گیرنده نوری SFP 1.25G EPON OLT PX20+ TX1490nm/RX1310nm 20km SC SMF DDM
شرح
GTS-SET11-20DCB GIGAOPTO یک ماژول فرستنده گیرنده EPON OLT با کارایی بالا است که برای برنامه های شبکه نوری غیرفعال اترنت گیگابیتی کم هزینه با سرعت 1.25 گیگابیت در ثانیه و 1.25 گیگابیت در ثانیه در بالادست طراحی شده است.این به طور کامل با IEEE 802.3ah-2004 مطابقت دارد.
بخش فرستنده از یک لیزر 1490 نانومتری DFB و یک درایور لیزر یکپارچه استفاده می کند که طبق استانداردهای IEC825 و CDRH برای ایمنی چشم کلاس 1 طراحی شده است.درایور لیزر شامل عملکردهای APC و جبران دما است که برای ثابت نگه داشتن قدرت نوری پرتاب و نسبت خاموشی در دما و پیری استفاده می شود.گیرنده دارای یک پیش تقویت کننده APD-TIA (تقویت کننده ترانس امپدانس) بسته بندی شده و یک تقویت کننده محدود کننده با خروجی های دیفرانسیل سازگار با LVPECL است. از دست دادن سیگنال گیرنده (Rx_LOS)، غیرفعال شدن انتقال (Tx_DIS)، خطای انتقال (Tx_FAULT) عملکردهای مانیتور و کنترل با LVTTL سازگار هستند.
عملکرد مانیتورینگ تشخیصی دیجیتال کاملاً با SFP MSA مطابقت دارد.
مشخصات
| بسته بندی | EPON OLT SFP | نرخ انتقال داده | TX-1.25G/RX-1.25G |
| رابط | SC/UPC | فاصله انتقال | 20 کیلومتر |
| مانیتورینگ تشخیصی دیجیتال | آره | رسانه ها | SMF |
| ضمانتنامه | 3 سال | دمای عملیاتی | -5 تا 70 درجه سانتی گراد |
| دمای محیط ذخیره سازی | -40 تا 85 درجه سانتی گراد | رطوبت عملیاتی | 5% تا 85% |
| طول موج مرکز | TX1490nm/RX1310nm | ولتاژ منبع تغذیه | 3.3 ولت |
| مصرف برق | <1.65 وات | جریان عرضه کل | 500 میلی آمپر |
| نوع لیزر | DFB 1490 نانومتری | ردیاب عکس | APD |
| قدرت فرستنده | +2 تا +7dBm | حساسیت گیرنده | <-30dBm |
| ER | > 9dB | اشباع گیرنده | >-6dBm |
| پروتکل ها | SFP MSA، SFF-8472، IEEE 802.3ah-2004 | ||
امکانات
کاربرد
شبکه های نوری غیرفعال اترنت گیگابیت (GEPON)
FTTx
استانداردها
ترتیب اطلاعات
| شماره قطعه | بسته | نرخ داده (Gbps) | طول موج (nm) | کلاس | رابط | رسیدن | دما |
| GTS-SET11-20DCB | EPON OLT SFP | T1.25/R1.25 | Tx1490/Rx1310 | PX20+ | SC | 20 کیلومتر | سی |
| GTS-SET11-20DIB | EPON OLT SFP | T1.25/R1.25 | Tx1490/Rx1310 | PX20+ | SC | 20 کیلومتر | من |
| GTS-SET11-20DCC | EPON OLT SFP | T1.25/R1.25 | Tx1490/Rx1310 | PX20++ PX30 | SC | 20 کیلومتر | سی |
| GTS-SET11-20DIC | EPON OLT SFP | T1.25/R1.25 | Tx1490/Rx1310 |
PX20++ PX30 |
SC | 20 کیلومتر | من |
| GTS-SET11-20DCD | EPON OLT SFP | T1.25/R1.25 | Tx1490/Rx1310 |
PX20+++ 7dBm PX40 |
SC | 20 کیلومتر | سی |
| GTS-SET11-20DID | EPON OLT SFP | T1.25/R1.25 | Tx1490/Rx1310 |
PX20+++ 7dBm PX40 |
SC | 20 کیلومتر | من |
| GTS-SET11-20DCE | EPON OLT SFP | T1.25/R1.25 | Tx1490/Rx1310 | PX20+++ 9dBm PX40 | SC | 20 کیلومتر | سی |
| GTS-SET11-20DIE | EPON OLT SFP | T1.25/R1.25 | Tx1490/Rx1310 | PX20+++ 9dBm PX40 | SC | 20 کیلومتر | من |
سازگاری
همه ماژول‌های نوری Gigaopto منبع باز هستند و می‌توانند برای سازگاری کامل با بسیاری از دستگاه‌های نوری بسیار محبوب کدگذاری شوند.برای این محصول (EPON OLT PX20+ SFP 1.25G TX1490nm/RX1310nm) لطفاً به جدول سازگاری زیر مراجعه کنید.اگر اطلاعات بیشتری در مورد سازگاری می خواهید، لطفا با ما تماس بگیرید.
| نام تجاری سازگار | شماره قطعه سازگار | نام تجاری سازگار | شماره قطعه سازگار |
| GIGAOPTO | GTS-SET11-20DCB | WTD | RTXM168-418 |
| آلکاتل-لوسنت | 3FE53606AA01 | هایسنس | LTE4302M-BC+ |
| هواوی | 34060500 | سوپراکسون | SOEB4366-PSGB |
| ZTE | 033030100161 | برادکس | D24355-SSCD |
| H3C | SFP-GE-PX20-D-SM1490-M | BDCOM | OLT-GSFP-20+ |
تعریف پین
مدار کاربردی معمولی
طرح کلی بسته
ابعاد بر حسب میلی متر می باشد.همه ابعاد ± 0.1 میلی متر هستند مگر اینکه طور دیگری مشخص شده باشد.(واحد: میلی متر)
